技术领域
本实用新型属于建筑技术领域，具体涉及一种建筑工程用可折叠收纳工作平台的玻璃幕墙。
背景技术
玻璃幕墙是一种美观新颖的建筑墙体装饰方法，是高层建筑的显著特征，传统的玻璃幕墙结构单一，仅仅只能将玻璃打按钮开关上玻璃幕墙之间的拼接是固定的，无法进行通风，室内空气对流效果差，导致室内空气不新鲜，不能根据自己的需求开窗，使用不方便。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种建筑工程用可折叠收纳工作平台的玻璃幕墙。
为实现上述目的，本实用新型提供如下技术方案：一种建筑工程用可折叠收纳工作平台的玻璃幕墙，包括第一边框,所述第一边框底端通过销轴活动连接有第二边框，所述第二边框内固定连接有玻璃，所述第一边框顶端通过销轴活动连接有第三边框，所述第一边框侧面开设有凹槽，所述凹槽顶部和底部均固定连接有滑轮，所述凹槽内部设置有电机，所述电机输出轴上固定连接有收线盘，所述第三边框上端通过销轴活动连接第四边框，所述第四边框内两侧均穿设有轴承，所述轴承内穿设有转轴，两侧所述转轴相对端固定连接有旋转玻璃，右侧所述转轴的右端固定连接有转轮，所述转轮上搭接有皮带。
优选的，所述第三边框上固定连接有固定块，所述固定块通过第一销轴活动连接有支撑杆，所述第四边框两侧开设有定位孔，所述支撑杆与定位孔卡接。
优选的，所述第四边框侧面设置有滚轮，所述第四边框的侧面设置有第二销轴，所述第二销轴上端固定连接有调节轮。
优选的，所述收线盘上缠绕有牵引线，所述牵引线搭接在滑轮上，所述牵引线两端分别固定连接在第二边框顶端和第三边框底端。
优选的，所述第四边框前侧设置有按钮开关，所述第四边框前侧设置有把手，按钮开关通过导线和电机电性连接。
与现有技术相比，本实用新型的有益效果是：通过设置电机，电机可以带动收线盘对牵引线进行缠绕使第二边框和第三边框同时打开，通过设置轴承，固定在转轴上的旋转玻璃可以在轴承中进行旋转，通过设置支撑杆，第四边框打开时可以进行支撑防止第四边框下滑，通过设置调节轮，调节轮可以通过皮带带动转轮转动，使旋转玻璃进行旋转打开，便于通风，整个结构操作容易，方便使用，利于通风。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

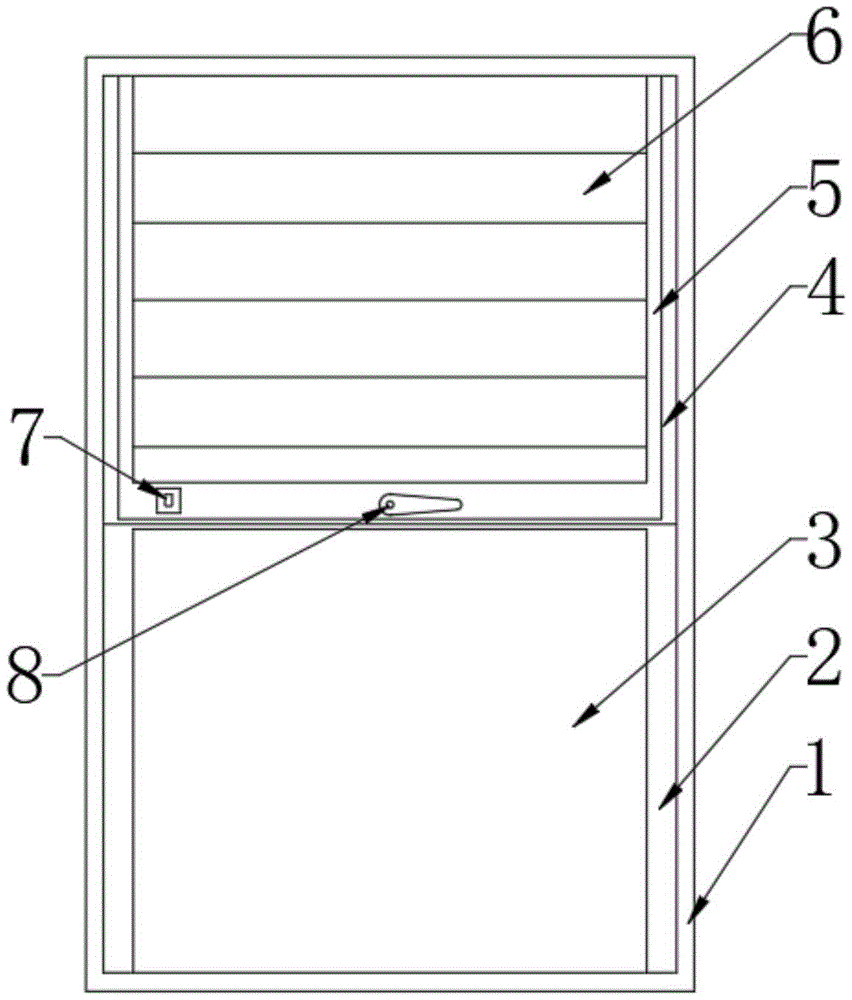

图1为本实用新型中正视的结构示意图；
图2为本实用新型中第一边框的结构示意图；
图3为本实用新型中第三边框的结构示意图；
图4为本实用新型中的第四边框结构示意图；
图5为本实用新型灯箱旋转玻璃的结构示意图；
图中：1、第一边框；2、第二边框；3、玻璃；4、第三边框；5、第四边框；6、旋转玻璃；7、按钮开关；8、把手；9、电机；10、收线盘；11、牵引线；12、滑轮；13、凹槽；14、第二销轴；15、定位孔；16、皮带；17、转轮；18、轴承；19、转轴；20、调节轮；21、固定块；22、支撑杆；23、滚轮；24、第一销轴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-5，本实用新型提供以下技术方案：一种建筑工程用可折叠收纳工作平台的玻璃幕墙，包括第一边框1,所述第一边框1底端通过销轴活动连接有第二边框2，所述第二边框2内固定连接有玻璃3，所述第一边框1顶端通过销轴活动连接有第三边框4，所述第一边框1侧面开设有凹槽13，所述凹槽13顶部和底部均固定连接有滑轮12，所述凹槽13内部设置有电机9，通过设置电机9，电机9可以带动收线盘10对牵引线11进行缠绕使第二边框2和第三边框3同时打开，所述电机9输出轴上固定连接有收线盘10，所述第三边框4上端通过销轴活动连接第四边框5，所述第四边框5内两侧均穿设有轴承18，通过设置轴承18，固定在转轴19上的旋转玻璃6可以在轴承18中进行旋转，所述轴承18内穿设有转轴19，两侧所述转轴19相对端固定连接有旋转玻璃6，右侧所述转轴19的右端固定连接有转轮17，所述转轮17上搭接有皮带16。
具体的，所述第三边框4上固定连接有固定块21，所述固定块21通过第一销轴24活动连接有支撑杆22，通过设置支撑杆22，第四边框5打开时可以进行支撑防止第四边框5下滑，所述第四边框5两侧开设有定位孔15，所述支撑杆22与定位孔15卡接。
具体的，所述第四边框5侧面设置有滚轮23，所述第四边框5的侧面设置有第二销轴14，所述第二销轴14上端固定连接有调节轮20，通过设置调节轮20，调节轮20可以通过皮带16带动转轮17转动，使旋转玻璃6进行旋转打开，便于通风。
具体的，所述收线盘10上缠绕有牵引线11，所述牵引线11搭接在滑轮12上，所述牵引线11两端分别固定连接在第二边框2顶端和第三边框4底端。
具体的，所述第四边框5前侧设置有按钮开关7，所述第四边框5前侧设置有把手8，按钮开关7通过导线和电机9电性连接。
本实用新型的工作原理及使用流程：本实用新型使用时，转动调节轮20使调节轮20通过皮带16带动转轮17转动从而使旋转玻璃6打开，进行通风，通过把手8可以单独打开第四边框5，打开到一定角度，将支撑杆22插入到第四边框5的定位孔15中对第四边框5进行固定，从而实现稳定，打开按钮开关7，按钮开关7控制电机9转动，使收线盘10对牵引线11进行缠绕从而带动第二边框2和第三边框4同时打开进行通风，整个装置结构简单，操作容易方便使用。
