技术领域
本实用新型涉及卫浴设备的技术领域，具体是一种卫浴用多功能防滑垫。
背景技术
目前，很多家庭的浴室地面都铺设有瓷砖，瓷砖表面是光滑的，水掉落在瓷砖上后很容易导致人们滑倒。因此，需要在浴室内安装扶手，使人们可以保持身体平衡。同时还要在浴室内放置防滑垫，这样不仅可以为双脚增添舒适感与温暖，还可以有效地避免老人及儿童在湿滑的地面上摔伤、滑倒，保护人们的人身安全。
而现有的防滑垫大多是简单的直接铺设与瓷砖表面，长期使用容易位移，导致防滑效果不明显，且现有的防滑垫与扶手为独立安装，加大了安装成本，且现有的防滑垫在安装前都不方便携带。
实用新型内容
(一)、技术问题
综上所述，本实用新型在于提供一种卫浴用多功能防滑垫，以解决上述背景技术中防滑垫长期的使用容易位移、不方便携带安装以及防滑垫与扶手独立安装加大安装成本的问题。
(二)、技术方案
本实用新型提供了一种卫浴用多功能防滑垫，包括收纳箱，所述收纳箱固定安装于支撑杆的底端，所述支撑杆侧面固定连接有第一固定座，所述支撑杆的顶端固定连接有扶手，
所述收纳箱包括防滑垫、按摩柱、按摩球、防滑柱、伸缩卷尺、第二固定座、滑动固定块、转轴、活动摇把、把手、圆形限位板，所述收纳箱的内部中间固定安装有转轴，所述转轴的表面活动安装有防滑垫的首端，所述防滑垫的表面固定连接有按摩柱与按摩球，所述防滑垫的中间固定安装有伸缩卷尺，所述防滑垫的底端固定安装有防滑柱，所述防滑垫的尾端固定连接有第二固定座，所述收纳箱的表面活动连接有滑动固定块，所述收纳箱的侧面固定连接有圆形限位板，所述圆形限位板固定连接于转轴的一端，所述圆形限位板活动连接有活动摇把，所述活动摇把的顶端固定安装有把手，所述把手的表面设有若干组凸块。
优选的，转轴的两端设有转动块，固定安装于收纳箱的内侧两端。
优选的，按摩柱与按摩球均设有若干组，均固定安装于防滑垫的表面。
优选的，防滑柱设有若干组，每组的底端均固定安装有一组吸盘。
优选的，活动摇把为可拆卸性的安装于圆形限位板的中间。
优选的，扶手的表面设有若干组橡胶凸块。
优选的，防滑垫均为柔型PVC材质组成。
(三)、有益效果：
1)、本实用新型通过将防滑垫的首端固定安装于转轴上，通过转动活动摇把将防滑垫收纳至收纳箱内，可便于将其携带至所需要安装的浴室内。
2)、其次，通过在防滑垫的尾端固定连接有第二固定座，可将其固定在墙面上，避免其滑落，同时在防滑垫设有若干组防滑柱与吸盘，可使其吸附与地面，避免滑落。
3)、最后，通过在支撑杆上设有扶手与收纳箱，可实现防滑垫与扶手共同安装，避免防滑垫与扶手的独立安装加大安装成本。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。
图1为本实用新型中整体平面示意图。

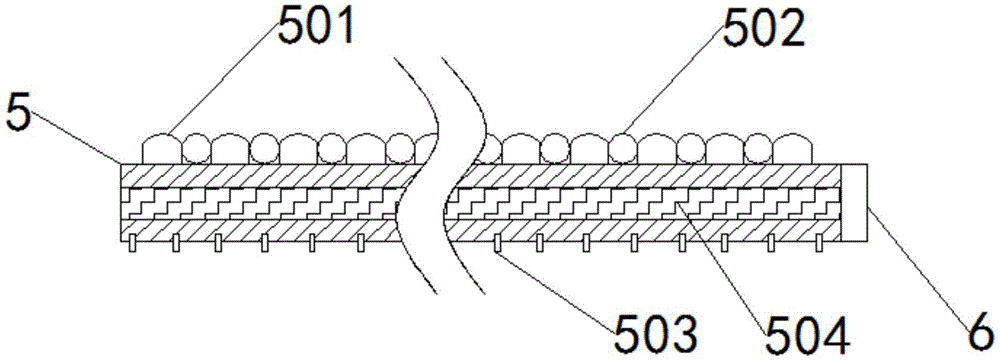

图2为本实用新型中防滑垫得内部示意图。
图3为本实用新型中收纳箱与活动摇把的连接示意图。
图4为本实用新型中防滑柱的连接示意图。
图中：1-支撑杆，2-第一固定座，3-扶手，4-收纳箱，5-防滑垫，501-按摩柱，502-按摩球，503-防滑柱，5031-吸盘，504-伸缩卷尺，6-第二固定座，7-滑动固定块，8-转轴，9-活动摇把，901-把手，902-圆形限位板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
请参阅图1至图4，一种卫浴用多功能防滑垫，包括收纳箱4，收纳箱4固定安装于支撑杆1的底端，支撑杆1侧面固定连接有第一固定座2，支撑杆1的顶端固定连接有扶手3，
收纳箱4包括防滑垫5、按摩柱501、按摩球502、防滑柱503、伸缩卷尺504、第二固定座6、滑动固定块7、转轴8、活动摇把9、把手901、圆形限位板902，收纳箱4的内部中间固定安装有转轴8，转轴8的表面活动安装有防滑垫5的首端，防滑垫5的表面固定连接有按摩柱501与按摩球502，防滑垫5的中间固定安装有伸缩卷尺504，防滑垫5的底端固定安装有防滑柱503，防滑垫5的尾端固定连接有第二固定座6，收纳箱4的表面活动连接有滑动固定块7，收纳箱4的侧面固定连接有圆形限位板902，圆形限位板902固定连接于转轴8的一端，圆形限位板902活动连接有活动摇把9，活动摇把9的顶端固定安装有把手901，把手901的表面设有若干组凸块。
其中，转轴8的两端设有转动块，固定安装于收纳箱4的内侧两端，可有效使转轴8在收纳箱4内转动，对防滑垫5进行伸缩与收纳。
其中，按摩柱501与按摩球502均设有若干组，均固定安装于防滑垫5的表面，可使使用者踩在上面增加一种舒适感。
其中，防滑柱503设有若干组，每组的底端均固定安装有一组吸盘5031，可有效使防滑垫5吸附于地面。
其中，活动摇把9为可拆卸性的安装于圆形限位板902的中间，可实现在使用时安装上活动摇把9，使用后拆卸活动摇把9，避免小孩与老人碰撞在活动摇把9上造成不必要的伤害。
其中，扶手3的表面设有若干组橡胶凸块，可增加扶手3的防滑效果。
其中，防滑垫5均为柔型PVC材质组成，可使其适应转轴8对防滑垫5的收纳缠绕。
其中，转轴8的两端设有转动块，固定安装于收纳箱4的内侧两端。
其中，防滑柱503与防滑垫5的底端有1cm的空隙，且每组防滑柱503之间均有1cm的间隔，可方便浴室内的水的流通。
其中，防滑垫5的表面之间设有若干个滤水孔，可方便浴室内的水的流通。
工作原理：工作人员将活动摇把9安装于圆形限位板902上，转动活动摇把9，使其带动转轴8转动，将防滑垫5收纳至收纳箱4内，将整个装置带到需要安装的浴室内，将第一固定座2固定于一端的墙体上，拉动第二固定座6使其带动防滑垫5向外移动，当移动至墙体的另一端时，将第二固定座6固定于墙体的另一端，将滑动固定块7滑下来固定防滑垫5与收纳箱4的接口处，固定后挤压防滑垫5，使防滑垫5底端的吸盘5031能吸附于地面，避免滑落。在卫浴内使用该装置时，可将手放置于扶手3上，增加在卫浴内的平稳性，同时脚踩在防滑垫5的表面上的按摩柱501与按摩球502，既可防滑，又能增加脚底的舒适感，在安装完成后取出活动摇把9，避免老人和小孩在浴室碰撞在活动摇把9，造成安全隐患。同时浴室内的水通过防滑垫5表面上的小孔排至底端，且防滑柱503与防滑垫5的底端有1cm的空隙，每组防滑柱503之间均有1cm的间隔，使水能更加疏通，避免过多的水堵塞在防滑垫5上。
