技术领域
本实用新型属于冷冻冰箱技术领域，具体涉及一种带有破冰功能的冷冻冰箱。
背景技术
现有的冰箱冷藏室的温度范围为0℃～10℃，冷冻室的温度范围为-18℃，变温室的温度范围为-18℃～10℃，因此，冰箱的温度范围一般在-18℃～10℃之间。然而，在我国北方地区的冬天气温非常低，均在0℃以下，此时冰箱的制冷功能的作用不大，且现有的冰箱经过长期的使用，冰箱的密封效果会降低，从而使得冰箱内部时常会出现结冰的现象，为了解决以上问题，我们推出了以下装置。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种带有破冰功能的冷冻冰箱，具有结构简单，操作便捷，并且具有方便破冰的特点。
为实现上述目的，本实用新型提供如下技术方案：一种带有破冰功能的冷冻冰箱，包括壳体、保温层、导温层和储存仓，所述保温层固定连接在壳体内臂，所述导温层固定连接在保温层表面，所述储存仓设置在壳体内部，所述壳体内部开设有制冷仓，所述制冷仓内部固定连接有制冷装置，所述制冷装置表面固定连接有制冷管，所述制冷管的另一端镶嵌在导温层内部，所述导温层表面开设有滑槽，所述滑槽中滑动连接有滑块，所述滑块的另一端固定连接有收纳箱，所述收纳箱正面固定连接有第一把手，所述导温层表面开设有凹槽，所述凹槽中固定连接有第一电动推杆，所述导温层表面固定连接有破冰层，所述破冰层表面开设有通孔，所述第一电动推杆穿设在通孔中，所述第一电动推杆的另一端固定连接有撞杆，所述破冰层表面表面开设有放置槽，所述放置槽中设置有活动板。
优选的，所述破冰层内部开设有第一限位槽，所述第一限位槽中穿设有第一限位杆，所述第一限位杆表面固定连接有第一限位块，所述第一限位杆表面套接有第一弹簧，所述第一限位杆的下端固定连接有手柄，所述第一限位杆的另一端固定连接有第一锥块。
优选的，所述破冰层内部开设有第二限位槽，所述第二限位槽与第一限位槽相连通，所述第二限位槽中穿设有第二限位杆，所述第二限位杆的表面固定连接有第二限位块，所述第二限位杆表面套接有第二弹簧，所述第二限位杆的一端固定连接有第二锥块，所述第二锥块与第一锥块相匹配，所述活动板侧面开设有卡槽，所述第二限位杆的另一端卡接在卡槽中。
优选的，所述壳体下表面开设有是伸缩槽，所述伸缩槽中固定连接有第二电动推杆，所述第二电动推杆的另一端固定连接有车轮组，所述车轮组共有四个，并且呈矩形排列在壳体下端，所述壳体下表面固定连接有基座，所述基座共有四个，并且称矩形排列在壳体下表面。
优选的，所述壳体下表面固定连接有蓄电池，所述壳体正面设置有仓门，所述仓门正面固定连接有控制开关，所述仓门正面固定连接有第二把手。
与现有技术相比，本实用新型的有益效果是：
本实用新型，通过设置滑槽和滑块，当人们需要对收纳箱进行取出或安放时，人们只需要拉动或者推动第一把手，从而将收纳箱取出或者安放在收储存箱中，在滑槽和滑块的配合下，人们在对收纳箱进行取出或安放时得以进行定向移动，避免人们在取出或者安放收纳箱时发生偏移，在第二限位杆和卡槽的作用下，当人们需要对结有冰块的活动板进行取下时，人们只需要拉动手柄，同时带动第一限位杆移动，同时第一锥块移动，从而第一锥块与第二锥块得以相互分离，在第二弹簧的作用下，推动第二限位杆移动从而第一限位杆与卡槽相分离，然后人们通过控制开关控制第一电动推杆伸长，同时带动撞杆对活动板进行撞动，将结有冰块的活动板推出放置槽即可将冰箱内部的冰块进行清除，方便了人们对冰箱内部的冰块进行清除。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

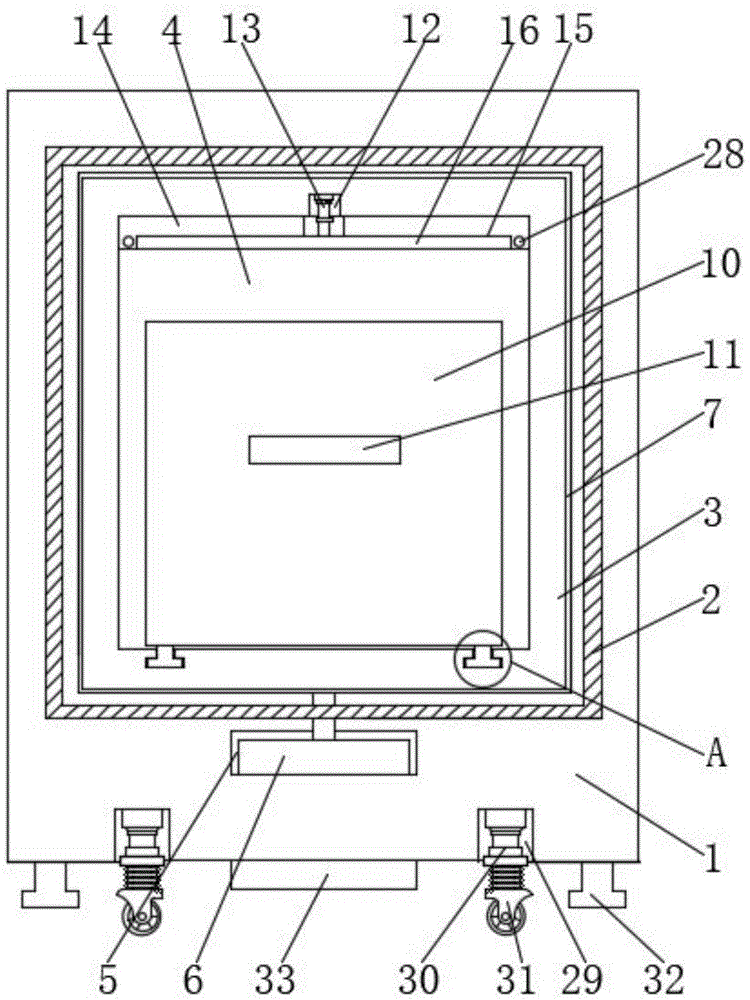

图1为本实用新型正视剖面的结构示意图；
图2为本实用新型正视的结构示意图；
图3为本实用新型中破冰板仰视剖面的结构示意图；
图4为图1中A处的结构示意图；
图5为图3中B处的结构示意图；
图中：1、壳体；2、保温层；3、导温层；4、储存仓；5、制冷仓；6、制冷装置；7、制冷管；8、滑槽；9、滑块；10、收纳箱；11、第一把手；12、凹槽；13、第一电动推杆；14、破冰层；15、放置槽；16、活动板；17、第一限位槽；18、第一限位杆；19、第一弹簧；20、第一限位块；21、第一锥块；22、第二限位槽；23、第二限位杆；24、第二锥块；25、第二限位块；26、第二弹簧；27、卡槽；28、手柄；29、伸缩槽；30、第二电动推杆；31、车轮组；32、基座；33、蓄电池；34、仓门；35、控制开关；36、第二把手。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-5，本实用新型提供以下技术方案：一种带有破冰功能的冷冻冰箱，包括壳体1、保温层2、导温层3和储存仓4，所述保温层2固定连接在壳体1内臂，所述导温层3固定连接在保温层2表面，所述储存仓4设置在壳体1内部，所述壳体1内部开设有制冷仓5，所述制冷仓5内部固定连接有制冷装置6，所述制冷装置6表面固定连接有制冷管7，所述制冷管7的另一端镶嵌在导温层3内部，所述导温层3表面开设有滑槽8，所述滑槽8中滑动连接有滑块9，通过设置滑槽8和滑块9，当人们需要对收纳箱10进行取出或安放时，人们只需要拉动或者推动第一把手11，从而将收纳箱10取出或者安放在收储存箱中，在滑槽8和滑块9的配合下，人们在对收纳箱10进行取出或安放时得以进行定向移动，避免人们在取出或者安放收纳箱10时发生偏移，所述滑块9的另一端固定连接有收纳箱10，所述收纳箱10正面固定连接有第一把手11，所述导温层3表面开设有凹槽12，所述凹槽12中固定连接有第一电动推杆13，所述导温层3表面固定连接有破冰层14，所述破冰层14表面开设有通孔，所述第一电动推杆13穿设在通孔中，所述第一电动推杆13的另一端固定连接有撞杆，所述破冰层14表面表面开设有放置槽15，所述放置槽15中设置有活动板16。
具体的，所述破冰层14内部开设有第一限位槽17，所述第一限位槽17中穿设有第一限位杆18，所述第一限位杆18表面固定连接有第一限位块20，所述第一限位杆18表面套接有第一弹簧19，所述第一限位杆18的下端固定连接有手柄28，所述第一限位杆18的另一端固定连接有第一锥块21。
具体的，所述破冰层14内部开设有第二限位槽22，所述第二限位槽22与第一限位槽17相连通，所述第二限位槽22中穿设有第二限位杆23，所述第二限位杆23的表面固定连接有第二限位块25，所述第二限位杆23表面套接有第二弹簧26，所述第二限位杆23的一端固定连接有第二锥块24，所述第二锥块24与第一锥块21相匹配，所述活动板16侧面开设有卡槽27，所述第二限位杆23的另一端卡接在卡槽27中，在第二限位杆23和卡槽27的作用下，当人们需要对结有冰块的活动板16进行取下时，人们只需要拉动手柄28，同时带动第一限位杆18移动，同时第一锥块21移动，从而第一锥块21与第二锥块24得以相互分离，在第二弹簧26的作用下，推动第二限位杆23移动从而第一限位杆18与卡槽27相分离，然后人们通过控制开关35控制第一电动推杆13伸长，同时带动撞杆对活动板16进行撞动，将结有冰块的活动板16推出放置槽15即可将冰箱内部的冰块进行清除，方便了人们对冰箱内部的冰块进行清除。
具体的，所述壳体1下表面开设有是伸缩槽29，所述伸缩槽29中固定连接有第二电动推杆30，所述第二电动推杆30的另一端固定连接有车轮组31，所述车轮组31共有四个，并且呈矩形排列在壳体1下端，所述壳体1下表面固定连接有基座32，所述基座32共有四个，并且称矩形排列在壳体1下表面。
具体的，所述壳体1下表面固定连接有蓄电池33，所述壳体1正面设置有仓门34，所述仓门34正面固定连接有控制开关35，所述仓门34正面固定连接有第二把手36。
本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置移动至指定位置，然后通过控制开关35控制第二电动推杆30进行收缩，同时带动车轮组31向上移动，当车轮组31与地面脱离，基座32与地面进行接触时，人们只需要通过控制开关35控制第二电动推杆30停止收缩，即可保证了该装置得以保持稳定的状态，当储存仓4内部结冰时，人们只需要拉动手柄28，同时带动第一限位杆18移动，同时第一锥块21移动，从而第一锥块21与第二锥块24得以相互分离，在第二弹簧26的作用下，推动第二限位杆23移动从而第一限位杆18与卡槽27相分离，然后人们通过控制开关35控制第一电动推杆13伸长，同时带动撞杆对活动板16进行撞动，将结有冰块的活动板16推出放置槽15即可将冰箱内部的冰块进行清除。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
