技术领域
本实用新型涉及家具结构技术领域，具体是一种梳妆台结构。
背景技术
梳妆台大多都会配套镜子进行使用，现有的梳妆台镜子要么放置在台面上，要么与梳妆台固定一体，当镜子破碎后需要重新安装时，镜子安装十分不便；
在将镜子固定后，使用者不方便对镜面角度进行调节，导致使用不便；
由于上述问题导致镜子使用不便，因此，需要在现有的梳妆台上进行进一步研究，提供一种新的梳妆台镜面安装结构。
实用新型内容
本实用新型旨在于解决现有的梳妆台当镜子破碎后需要重新安装时，镜子安装十分不便，在将镜子固定后，使用者不方便对镜面角度进行调节，导致使用不便的问题，提供一种梳妆台镜面安装结构，能够在安装时利用内外大气压力的差别，将镜子吸附在托板的正面，将镜子固定进行使用，使得镜子安装更加方便，在将镜子固定的同时，能够进行横向和纵向调节，从而方便使用者调节镜面角度，进行使用。
为实现上述目的，本实用新型提供如下技术方案：一种梳妆台镜面安装结构，包括梳妆台、固定架和放置架，所述梳妆台的桌面上端通过螺栓固定连接有固定架，所述固定架的中间嵌入设置有连杆，所述连杆的外端设置有固定块，所述固定块的上端嵌入设置有转轴，所述转轴的另一端固定连接有放置架，所述放置架的内部通过螺栓固定连接有托板，所述托板的正面设置有吸盘。
优选的，所述固定架呈长方体状，且所述固定架设置有两组。
优选的，所述固定架之间设置有间隔，且所述固定块位于固定架之间的间隔内侧。
优选的，所述连杆位于固定架的上端处，且所述固定块通过连杆在固定架的内侧悬空。
优选的，所述固定块通过连杆与固定架呈活动连接，且所述放置架通过转轴与固定块呈活动连接。
优选的，所述放置架呈横向设置，且放置架的内侧设置有凹槽。
优选的，所述托板位于放置架的槽体末端，且所述托板与放置架呈垂直设置。
优选的，所述吸盘设置有三组，且所述吸盘整体呈三角形设置。
与现有技术相比，本实用新型的有益效果如下：
(1)该种梳妆台镜面安装结构，通过螺栓将固定架固定在梳妆台的末端，使其背靠墙体，将镜子的底部放置在放置架的凹槽内，横向设置的放置架能够承托镜子，通过设置托板与放置架呈垂直设置，垂直设置的托板能够为放置在放置架的凹槽内的镜子提供依靠，通过设置有三组吸盘，通过将镜子的背面与托板正面的吸盘相贴合，利用内外大气压力的差别，将镜子吸附在托板的正面，使得将镜子固定，进行使用，通过吸盘整体呈三角形设置，三组吸盘对镜子的三个部位进行固定，三组吸盘之间的固定点形成三角形，整体对镜子进行吸附固定，使得镜子固定更加稳固，使得镜子安装更加方便。
(2)通过设置固定块位于固定架之间的间隔内侧，所述固定块通过连杆在固定架的内侧悬空，为固定块提供活动空间，固定块通过连杆与固定架呈活动连接，使得固定块能够通过连杆在固定架的间隔中进行前后移动，使其能够带动放置架内被吸盘固定在托板上的镜子进行前后移动，从而方便使用者调节镜面角度，进行使用，放置架通过转轴与固定块呈活动连接，通过放置架能够通过转轴进行转动，通过转动放置架，能够带动放置架内被吸盘固定在托板上的镜子进行左右移动，从而方便使用者调节镜面角度，进行使用。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

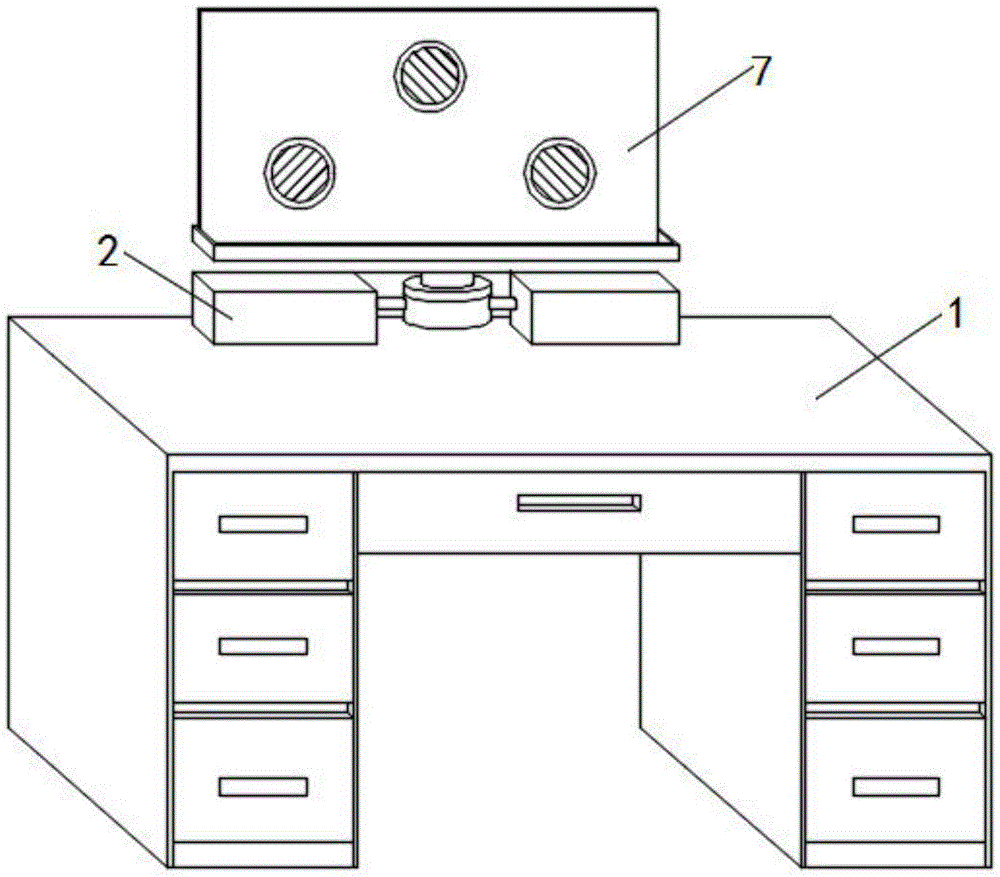

图1为本实用新型的整体结构示意图。
图2为本实用新型的固定架和放置架具体连接结构示意图。
图中：1-梳妆台；2-固定架；3-连杆；4-固定块；5-转轴；6-放置架；7-托板；8-吸盘。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
实施例：
如图所示1-2；
本实施例提供了一种梳妆台镜面安装结构，包括梳妆台1、固定架2和放置架6，梳妆台1的桌面上端通过螺栓固定连接有固定架2，固定架2的中间嵌入设置有连杆3，连杆3的外端设置有固定块4，固定块4的上端嵌入设置有转轴5，转轴5的另一端固定连接有放置架6，放置架6的内部通过螺栓固定连接有托板7，托板7的正面设置有吸盘8。
进一步的，固定架2呈长方体状，且固定架2设置有两组，通过螺栓将固定架2固定在梳妆台1的末端，使其背靠墙体。
进一步的，固定架2之间设置有间隔，且固定块4位于固定架2之间的间隔内侧，为固定块4提供活动空间，使得固定块4能够通过连杆3在固定架2的间隔中进行前后移动，使其能够带动放置架6内被吸盘8固定在托板7上的镜子进行前后移动，从而方便使用者调节镜面角度，进行使用。
进一步的，连杆3位于固定架2的上端处，且固定块4通过连杆3在固定架2的内侧悬空。
进一步的，固定块4通过连杆3与固定架2呈活动连接，且放置架6通过转轴5与固定块4呈活动连接，通过放置架6能够通过转轴5进行转动，通过转动放置架6，能够带动放置架6内被吸盘8固定在托板7上的镜子进行左右移动，从而方便使用者调节镜面角度，进行使用。
进一步的，放置架6呈横向设置，且放置架6的内侧设置有凹槽，将镜子的底部放置在放置架6的凹槽内，横向设置的放置架6能够承托镜子。
进一步的，托板7位于放置架6的槽体末端，且托板7与放置架6呈垂直设置，通过设置托板7与放置架6呈垂直设置，垂直设置的托板7能够为放置在放置架6的凹槽内的镜子提供依靠。
进一步的，吸盘8设置有三组，且吸盘8整体呈三角形设置，通过设置有三组吸盘8，通过将镜子的背面与托板7正面的吸盘8相贴合，利用内外大气压力的差别，将镜子吸附在托板7的正面，使得将镜子固定，进行使用，通过吸盘8整体呈三角形设置，三组吸盘8对镜子的三个部位进行固定，三组吸盘8之间的固定点形成三角形，整体对镜子进行吸附固定，使得镜子固定更加稳固。
工作原理：
在使用本实用新型提供的一种梳妆台镜面安装结构时，通过螺栓将固定架2固定在梳妆台1的末端，使其背靠墙体，将镜子的底部放置在放置架6的凹槽内，横向设置的放置架6能够承托镜子，通过设置托板7与放置架6呈垂直设置，垂直设置的托板7能够为放置在放置架6的凹槽内的镜子提供依靠，通过设置有三组吸盘8，通过将镜子的背面与托板7正面的吸盘8相贴合，利用内外大气压力的差别，将镜子吸附在托板7的正面，使得将镜子固定，进行使用，通过吸盘8整体呈三角形设置，三组吸盘8对镜子的三个部位进行固定，三组吸盘8之间的固定点形成三角形，整体对镜子进行吸附固定，使得镜子固定更加稳固；
在需要调节镜子时，由于固定块4位于固定架2之间的间隔内侧，固定块4通过连杆3在固定架2的内侧悬空，为固定块4提供活动空间，固定块4通过连杆3与固定架2呈活动连接，使得固定块4能够通过连杆3在固定架2的间隔中进行前后移动，使其能够带动放置架6内被吸盘8固定在托板7上的镜子进行前后移动，从而方便使用者调节镜面角度，进行使用，放置架6通过转轴5与固定块4呈活动连接，通过放置架6能够通过转轴5进行转动，通过转动放置架6，能够带动放置架6内被吸盘8固定在托板7上的镜子进行左右移动，从而方便使用者调节镜面角度，进行使用。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
