技术领域
本实用新型涉及PVC技术领域，更具体的，涉及一种PVC管管根防护调节装置。
背景技术
在工程建设中，PVC穿线管冒出地面部分直接暴露，如果不加以保护或者保护方法不当，将导致在施工过程中对PVC穿线管破坏造成线管堵塞。一旦出现线管堵塞，不仅不易维修，而且维修成本高、费工费时。
目前通常做法是塑料管加砂浆做管口保护，此方法效果虽好，但施工费工费时、破坏率大、且材料无法周转。
实用新型内容
本实用新型旨在于解决背景中的问题，从而提供一种PVC管管根防护调节装置。
为实现上述目的，本实用新型提供如下技术方案：包括地基和穿管，穿管贯穿地基垂直设置，穿管的表面套接底管，底管底端同时接触地基表面，底管的底端固定连接固定底座，固定底座底面嵌入设置缓冲垫，底管的顶端固定连接有调节套，调节套的顶端固定连接有顶管，顶管的内侧表面固定设置限位环，底管的外侧固定连接有外管，外管环绕底管的外侧表面设置。
优选的，所述固定底座位于底管的底端两侧位置设置。
优选的，所述缓冲垫竖向嵌入固定底座的底面，且缓冲垫呈“工”状设置，内部居中位置呈充气状态或者嵌入设置弹簧。
优选的，所述调节套为塑胶波纹套，调节套与底管的连接一端嵌入在底管中。
优选的，所述顶管尺寸同底管设置，且顶管的表面环向设置凹槽。
优选的，所述限位环设置多条，呈竖向或者横向设置，限位环为凸起的橡胶环。
优选的，所述外管环绕底管设置，外管与底管之间形成弧形腔室，且腔室底部呈封闭设置。
本实用新型提供了一种PVC管管根防护调节装置，具有以下有益效果：
1、该种PVC管管根防护调节装置，通过固定底座和底面嵌入设置的缓冲垫，在使用的时候，使用人员通过固定底座将本装置与地面进行连接安装，在受到外力的时候，缓冲垫有效的对外力进行缓冲，达到对穿管防护的效果。
2、该种PVC管管根防护调节装置，通过调节套，表面呈波纹设置，有效的对外力进行缓冲，达到防护的效果，同时便于根据穿管的长度进行调节，对其表面进行全面防护。
3、该种PVC管管根防护调节装置，通过顶管与限位环，在与穿管进行连接的时候，使用人员可使用外部覆盖膜覆盖在顶管的开口位置，使用外部固定钢丝将覆盖膜固定在顶管表面的环向槽中，对顶管的开口位置进行封闭设置，防止异物进入穿管中造成堵塞。
4、该种PVC管管根防护调节装置，通过外管与底管之间的弧形腔室，在使用人员将本装置与穿管进行连接的时候，向内浇筑建筑材料，有效的对穿管进行防护支撑。
附图说明

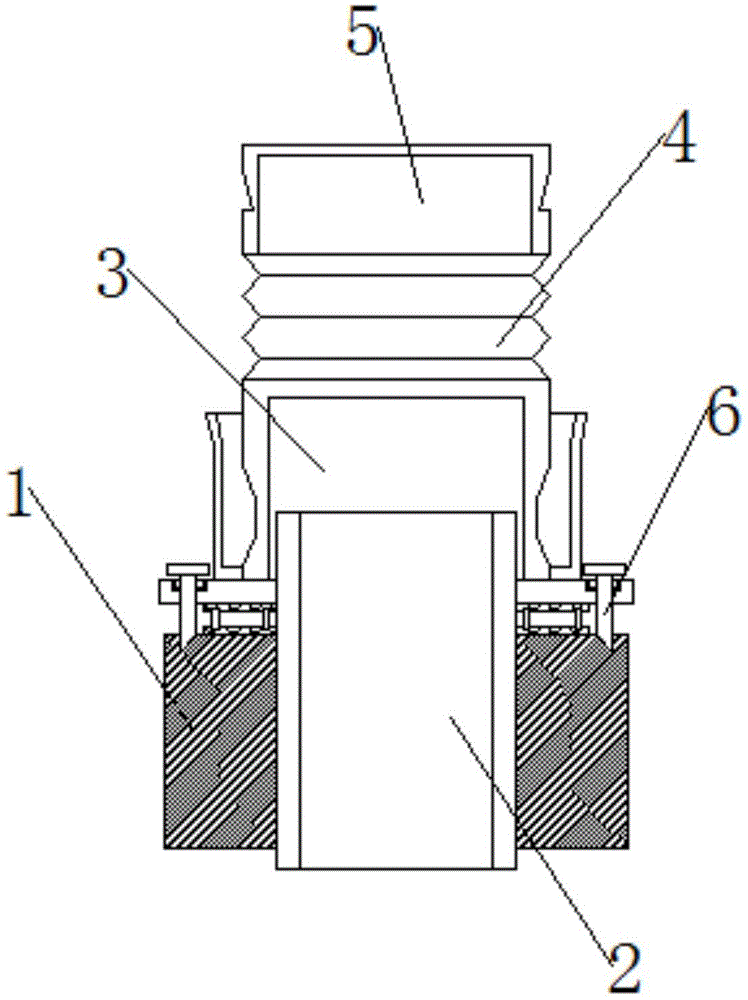

图1为本实用新型的整体结构平面图。
图2为本实用新型的整体立体结构分解图。
图1-2中：1-地基，2-穿管，3-底管，4-调节套，5-顶管，6-外管，7-固定底座，8-缓冲垫，9-限位环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至2，本实用新型实施例中，一种PVC管管根防护调节装置，包括地基1和穿管2，穿管2贯穿地基1垂直设置，穿管2的表面套接底管3，底管3底端同时接触地基1表面，底管3的底端固定连接固定底座7，固定底座7底面嵌入设置缓冲垫8，底管3的顶端固定连接有调节套4，调节套4的顶端固定连接有顶管5，顶管5的内侧表面固定设置限位环9，底管3的外侧固定连接有外管6，外管6环绕底管3的外侧表面设置。
本实施例中，固定底座7位于底管3的底端两侧位置设置。
本实施例中，缓冲垫8竖向嵌入固定底座7的底面，且缓冲垫8呈“工”状设置，内部居中位置呈充气状态或者嵌入设置弹簧，通过固定底座7和底面嵌入设置的缓冲垫8，在使用的时候，使用人员通过固定底座7将本装置与地面进行连接安装，在受到外力的时候，缓冲垫8有效的对外力进行缓冲，达到对穿管防护的效果。
本实施例中，调节套4为塑胶波纹套，调节套4与底管3的连接一端嵌入在底管3中，通过调节套4，表面呈波纹设置，有效的对外力进行缓冲，达到防护的效果，同时便于根据穿管2的长度进行调节，对其表面进行全面防护。
本实施例中，顶管5尺寸同底管3设置，且顶管5的表面环向设置凹槽。
本实施例中，限位环9设置多条，呈竖向或者横向设置，限位环9为凸起的橡胶环，通过顶管5与限位环9，在与穿管2进行连接的时候，使用人员可使用外部覆盖膜覆盖在顶管5的开口位置，使用外部固定钢丝将覆盖膜固定在顶管5表面的环向槽中，对顶管5的开口位置进行封闭设置，防止异物进入穿管2中造成堵塞。
本实施例中，外管6环绕底管3设置，外管6与底管3之间形成弧形腔室，且腔室底部呈封闭设置，通过外管6与底管3之间的弧形腔室，在使用人员将本装置与穿管2进行连接的时候，向内浇筑建筑材料，有效的对穿管进行防护支撑。
在使用本实用新型一种PVC管管根防护调节装置时，首先，使用人员再将本装置与穿管2进行连接的时候，首先将底管3套接在穿管2，使得固定底座7配合外部固定螺丝与地基1进行连接，之后使用人员调节调节套4的长度，使得顶管5同时套接穿管2，这时使用外部覆盖膜覆盖顶管5顶端开口位置，进行封闭处理，接着向外管6与穿管2之间的腔室之间进行材料浇筑，完成安装之后，在受到外力的时候调节套4与外管6对穿管2进行防护。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
