技术领域
本实用新型涉及餐具技术领域，尤其涉及一种野外多功能组合餐具。
背景技术
餐具指用餐时直接接触食物的非可食性工具，用于辅助食物分发或摄取食物的器皿和用具。目前市场上还出现了许多一次性的餐具，这种餐具对环境不好；也有一些可降解材料制作的餐具。
餐具包括成套的，有金属器具、陶瓷餐具、茶具酒器、玻璃器皿、纸制器具、塑料器具以及五花八门、用途各异的各种容器类工具(如碗、碟、杯、壶等)和手持用具(如筷、刀、叉、勺、吸管、签棒等)及等用具。
随着生活水平提高，人们越来越喜欢去户外旅游，如果是野外露营等，需要自己制作食物，而手持用具都是单个分类的，携带非常不方便，在背包内难以寻找，并且野外旅游也不适合带大量用餐器具，所以供野外使用的组合餐具是必不可少的。
实用新型内容
为解决上述技术问题，本实用新型提供一种野外多功能组合餐具，以解决野外用的手持用具过于分散不便于携带的问题。
本实用新型一种野外多功能组合餐具的目的与功效，由以下具体技术手段达成：一种野外多功能组合餐具，包括连接块、调羹、叉子、户外刀具、螺旋开瓶器、开瓶器、筷子,连接块顶部以及底部一侧前后端均固定连接有限位板，限位板与连接块之间形成一号卡槽，一号卡槽分别卡接调羹、叉子，连接块顶部以及底部远离连接块7一侧固定连接有垫板，位于同一侧的限位板之间中心位置固定连接有中心卡板，连接块前侧上端设有二号卡槽，二号卡槽右侧一端卡接有户外刀具，连接块后侧上端设有凹槽，凹槽中心位置固定连接有隔板，隔板右侧铰接有螺旋开瓶器，隔板左侧固定连接有连接板，连接板另一侧铰接有开瓶器，连接板前侧固定连接有挡块，凹槽外侧左右两端分别铰接有二号啮合块、一号啮合块，连接块右侧前后端均设有筷子槽，筷子槽内卡接有筷子。
优选的，垫板顶部以及两侧均呈圆弧状，与叉子、调羹一头内弧相接，垫板为柔软弹性材质，可为橡胶、PVC塑料等。
优选的，中心卡板还包括有滑槽、滑杆、压板，中心卡板内设有滑槽，滑槽内卡接有滑杆，滑杆延伸至中心卡板底部外侧固定连接有压板，滑杆顶部与滑槽之间固定连接有弹簧。
优选的，一号啮合块与二号啮合块分别与隔板两侧的凹槽啮合。
优选的，户外刀具位于连接块外侧固定连接有拉环。
优选的，筷子槽顶部卡接有固定限位块，底部卡接有活动限位块，固定限位块还包括有一号顶柱、一号套筒，筷子槽顶部内卡接有一号套筒，一号套筒内卡接有一号顶柱，且一号顶柱与一号套筒内部之间固定连接有弹簧，一号顶柱一端延伸至筷子槽内侧，活动限位块还包括有二号套筒、拉板、二号顶柱，筷子槽底部内卡接有二号套筒，二号套筒内卡接有二号顶柱，二号套筒延伸至筷子槽内侧，并且二号顶柱与二号套筒内部之间固定连接有弹簧，二号顶柱底部左右端均连接有立柱，立柱延伸至二号套筒外侧固定连接有拉板。
优选的，筷子还包括有柱槽、纹理线，筷子顶部上下端均设有柱槽，筷子握手处设有粗糙纹理线，柱槽上下端分别对应一号顶柱、二号顶柱卡接。
有益效果：
(1)本实用新型连接块顶部以及底部均固定连接有限位板，限位板与连接块之间形成一号卡槽，一号卡槽分别卡接有调羹以及叉子，还有筷子槽内卡接有筷子，现有许多组合餐具一般不可取下，使用不够方便，而本实用新型的调羹以及叉子、筷子均可以单独取出，方便使用。
(2)本实用新型将叉子、调羹、不同种类开瓶器、户外刀具、筷子组合连接在连接块内，集中度高，方便携带。
附图说明

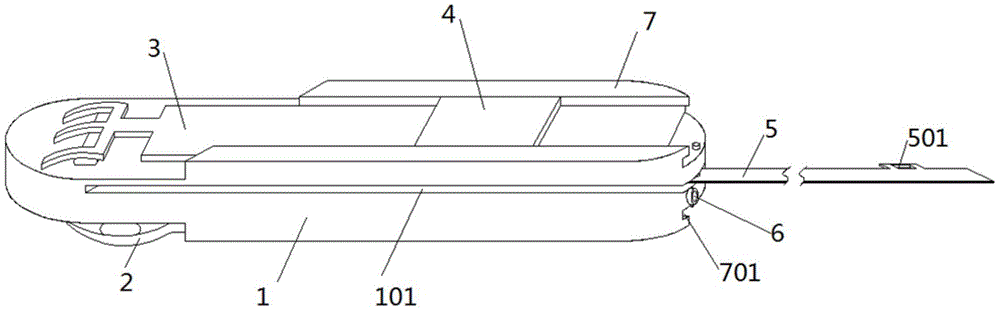

图1为本实用新型整体结构示意图。
图2为本实用新型整体背面结构示意图。
图3为本实用新型筷子槽刨面结构示意图。
图4为本实用新型中心卡板截面部结构示意图。
图5为本实用新型筷子结构示意图。
图6为本实用新型图A处放大结构示意图
图1-6中，部件名称与附图编号的对应关系为：
连接块1、二号卡槽101、调羹2、叉子3、中心卡板4、滑槽401、滑杆402、压板403、户外刀具5、拉环501、筷子槽6、限位板7、一号卡槽701、垫板8、一号啮合块9、凹槽10、螺旋开瓶器11、开瓶器12、连接板1201、挡块1202、隔板13、二号啮合块14、固定限位块15、一号顶柱1501、一号套筒1502、活动限位块16、二号套筒1601、拉板1602、二号顶柱1603、筷子17、柱槽1701、纹理线1702。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如附图1至附图6所示：一种野外多功能组合餐具，包括连接块1、调羹2、叉子3、户外刀具5、螺旋开瓶器11、开瓶器12、筷子17,连接块1顶部以及底部一侧前后端均固定连接有限位板7，限位板7与连接块1之间形成一号卡槽701，一号卡槽701分别卡接调羹2、叉子3，连接块1顶部以及底部远离连接块7一侧固定连接有垫板8，位于同一侧的限位板7之间中心位置固定连接有中心卡板4，连接块1前侧上端设有二号卡槽101，二号卡槽101右侧一端卡接有户外刀具5，连接块1后侧上端设有凹槽10，凹槽10中心位置固定连接有隔板13，隔板13右侧铰接有螺旋开瓶器11，隔板13左侧固定连接有连接板1201，连接板1201另一侧铰接有开瓶器12，连接板1201前侧固定连接有挡块1202，凹槽10外侧左右两端分别铰接有二号啮合块14、一号啮合块9，连接块1右侧前后端均设有筷子槽6，筷子槽6内卡接有筷子17。
其中：垫板8顶部以及两侧均呈圆弧状，与叉子3、调羹2一头内弧相接，垫板8为柔软弹性材质，可为橡胶、PVC塑料等，使调羹2、叉子3与一号卡槽701卡接更为紧密，不易松动，同时不易使叉子3、调羹2等变形。
其中：中心卡板4还包括有滑槽401、滑杆402、压板403，中心卡板4内设有滑槽401，滑槽401内卡接有滑杆402，滑杆402延伸至中心卡板4底部外侧固定连接有压板403，滑杆402顶部与滑槽401之间固定连接有弹簧，当调羹2或叉子3握柄卡入时，顶动压板403推动滑杆402往滑槽401顶动，从而使滑杆402挤压滑槽401内部弹簧，弹簧反作用力使压板403紧紧压住调羹2、叉子3的握柄。
其中：一号啮合块9与二号啮合块14分别与隔板13两侧的凹槽10啮合，不使用时，将一号啮合块9与二号啮合块14与凹槽10卡接，起到保护凹槽10内的用具。
其中：户外刀具5位于连接块1外侧固定连接有拉环501，使用时，通过拉环501拉出户外刀具5转动使用，非常方便。
其中：筷子槽6顶部卡接有固定限位块15，底部卡接有活动限位块16，固定限位块15还包括有一号顶柱1501、一号套筒1502，筷子槽6顶部内卡接有一号套筒1502，一号套筒1502内卡接有一号顶柱1501，且一号顶柱1501与一号套筒1502内部之间固定连接有弹簧，一号顶柱1501一端延伸至筷子槽6内侧，活动限位块16还包括有二号套筒1601、拉板1602、二号顶柱1603，筷子槽6底部内卡接有二号套筒1601，二号套筒1601内卡接有二号顶柱1603，二号套筒1601延伸至筷子槽6内侧，并且二号顶柱1603与二号套筒1601内部之间固定连接有弹簧，二号顶柱1603底部左右端均连接有立柱，立柱延伸至二号套筒1601外侧固定连接有拉板1602。
其中：筷子17还包括有柱槽1701、纹理线1702，筷子17顶部上下端均设有柱槽1701，筷子17握手处设有粗糙纹理线1702，柱槽1701上下端分别对应一号顶柱1501、二号顶柱1603卡接，将筷子17对应筷子槽6内卡入，使一号顶柱1501与二号顶柱1603分别对因柱槽1701卡接，使筷子17紧紧卡入，不易掉出，同时需要取出筷子17时，拉动拉板1602，使二号顶柱1603不与柱槽1701相接，从而拉动筷子17取出，筷子17上的纹理线1702增加手与筷子17之间摩擦力，使用更方便，同时各用具集中度高，不易丢失，方便携带。
工作原理：首先将调羹2、叉子3一端握柄对应一号卡槽701卡入，使中心卡板4与握柄紧紧相接，同时调羹2、叉子3内弧与垫板8相接，利用拉环501拉动户外刀具5，使户外刀具5与二号卡槽101对应卡接，将将一号啮合块9与二号啮合块14与凹槽10卡接，起到保护凹槽10内的用具，将筷子17对应筷子槽6卡接，用具均与连接块1紧密连接，集中度高，方便携带。
