技术领域
本实用新型涉及阀门技术领域，具体的，涉及一种防爆阀门。
背景技术
阀门是控制流动的流体介质的流量、流向、压力、温度等的机械装置，阀门是管道系统中基本的部件，阀门可用手动或者手轮，手柄或踏板操作，也可以通过控制来改变流体介质的压力，温度和流量变化，目前有一些阀门可以通过电子设备，使阀门可以进行远程控制，但是通过电子设备进行控制的阀门如果安装在燃气厂等危险区域时，无法充分的隔绝电路，使电路在运行过程中如果产生电火花，就会使燃气厂发生爆炸，存在巨大的安全隐患等问题。因此，需要在阀门的基础上进一步的研究，提供一种充分隔绝电路的防爆阀门。
实用新型内容
该种充分隔绝电路的防爆阀门解决上述提出的无法充分的隔绝电路，使电路在运行过程中如果产生电火花，就会使燃气厂发生爆炸，存在巨大的安全隐患的问题，提供一种充分隔绝电路的防爆阀门，该阀门中的内壳可以将电路板隔绝在外壳中，外壳和内壳之间的变压器油充分的将内壳和电路板全部包裹，避免内壳中的电路产生火花而发生爆炸，具有良好的隔绝能力、防爆能力，能够完全解决电火花带来的安全隐患。
本实用新型提供如下技术方案：一种充分隔绝电路的防爆阀门，包括对接管、球筒、固定轴承、转轴、转动球、外壳、内壳、伺服电机、活塞筒、弹簧、活塞板、蓄电池、电路板、防水轴承、绝缘转动杆、导电板、充电头、收缩筒、小弹簧、金属板和金属顶杆，所述对接管的中间配套焊接有球筒，所述球筒的顶部嵌入焊接有固定轴承，所述固定轴承的中间贯穿焊接有转轴，所述转轴的底部焊接设置有转动球，所述球筒的顶部无缝焊接有外壳，所述外壳的内壁通过支杆焊接设置有内壳，所述内壳的内壁通过支杆焊接设置有伺服电机，所述内壳的两侧均嵌入焊接有活塞筒，所述活塞筒的内壁均焊接设置有弹簧，所述弹簧的一端均焊接设置有活塞板，所述内壳的内壁通过结构胶粘接有蓄电池，所述内壳的内壁通过结构胶粘接有电路板，所述外壳的左侧嵌入设置有两个防水轴承，所述防水轴承的贯穿粘接有绝缘转动杆，所述绝缘转动杆的右侧均通过结构胶粘接有导电板，所述外壳的左侧嵌入粘接有充电头，所述内壳的左侧嵌入焊接有两个收缩筒，所述收缩筒的内壁均焊接设置有小弹簧，所述小弹簧的一端均焊接设置有金属板，所述金属板的一侧均焊接设置有金属顶杆。
进一步的优选方案：所述转轴的顶部贯穿焊接在密封轴承的中间，且转轴为伺服电机的动力输出端，并且密封轴承嵌入焊接在内壳的底部。
进一步的优选方案：所述外壳和内壳之间填充有形状不定的变压器油，且外壳的顶部嵌入焊接有进水管，并且进水管的顶部螺纹套接有密封盖。
进一步的优选方案：所述充电头的银脚位于金属顶杆的左侧，且小弹簧通过导线与蓄电池电性连接，并且充电头银脚与金属顶杆的间距小于导电板的厚度。
进一步的优选方案：所述导电板的右侧均焊接设置有金属凸块，且金属凸块和绝缘转动杆的垂直距离等于金属顶杆和绝缘转动杆的水平间距。
进一步的优选方案：所述活塞筒的一端均设有开孔，且活塞板无缝滑动在活塞筒的内壁。
进一步的优选方案：所述电路板上电性连接有无线收发器、中央处理模块、控制开关，且无线收发器、中央处理模块、控制开关、蓄电池和伺服电机之间均通过导线电性连接。
有益效果：本实用新型中的内壳可以将电路板隔绝在外壳中，外壳和内壳之间的变压器油充分的将内壳和电路板全部包裹，避免内壳中的电路产生火花而发生爆炸，具有良好的隔绝能力、防爆能力，能够完全解决电火花带来的安全隐患；
本实用新型中的绝缘转动杆能够带动导电板在外壳和内壳之间转动，导电板能够转动到充电头银角和金属顶杆之间，使充电头的两个银角与蓄电池电性连接在一起，进而使蓄电池能够进行充电，蓄电池充电完成后，金属顶杆与充电头的两个银角间隔开来，外壳中的变压器油将充电头的两个银角与金属顶杆包裹住，将蓄电池完全隔绝，既能够实现蓄电池的充电功能，又能够保证电路的充分隔绝，具有良好的防爆能力。
附图说明

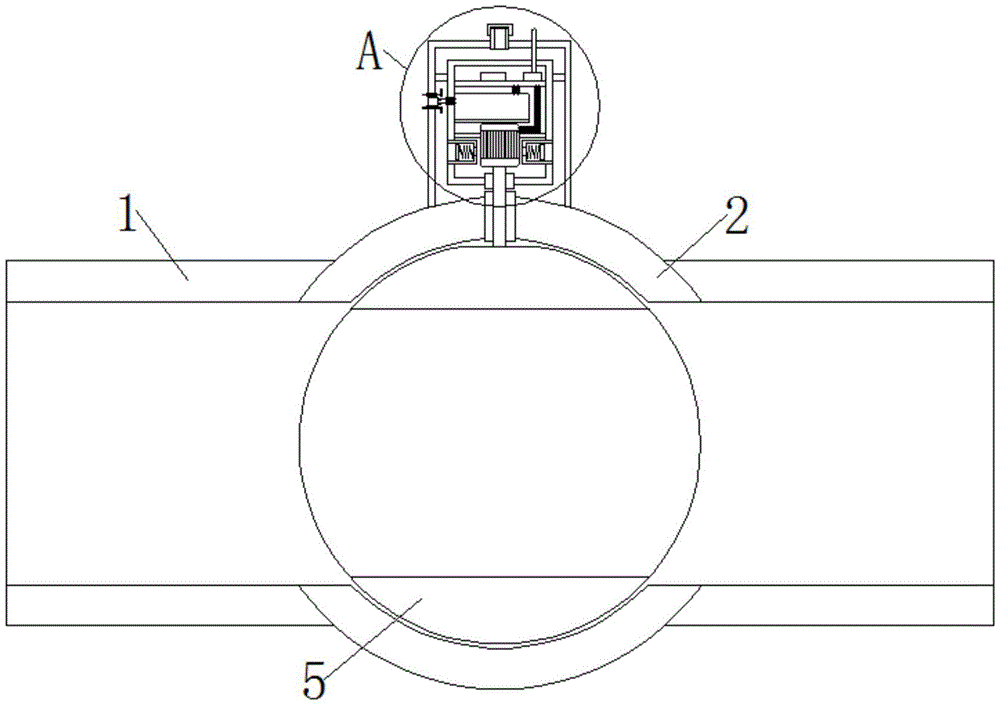

图1为本实用新型整体的结构示意图。
图2为本实用新型整体的使用状态示意图。
图3为本实用新型图1中A处的放大示意图。
图4为本实用新型图3中B处的放大示意图。
图1-4中：对接管1、球筒2、固定轴承3、转轴4、转动球5、外壳6、内壳7、伺服电机8、活塞筒9、弹簧10、活塞板11、蓄电池12、电路板13、防水轴承14、绝缘转动杆15、导电板16、充电头17、收缩筒18、小弹簧19、金属板20、金属顶杆21。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4中，本实用新型实施例中，一种充分隔绝电路的防爆阀门，包括对接管1、球筒2、固定轴承3、转轴4、转动球5、外壳6、内壳7、伺服电机8、活塞筒9、弹簧10、活塞板11、蓄电池12、电路板13、防水轴承14、绝缘转动杆15、导电板16、充电头17、收缩筒18、小弹簧19、金属板20和金属顶杆21，对接管1的中间配套焊接有球筒2，球筒2的顶部嵌入焊接有固定轴承3，固定轴承3的中间贯穿焊接有转轴4，转轴4的底部焊接设置有转动球5，球筒2的顶部无缝焊接有外壳6，外壳6的内壁通过支杆焊接设置有内壳7，内壳7的内壁通过支杆焊接设置有伺服电机8，内壳7的两侧均嵌入焊接有活塞筒9，活塞筒9的内壁均焊接设置有弹簧10，弹簧10的一端均焊接设置有活塞板11，内壳7的内壁通过结构胶粘接有蓄电池12，内壳7的内壁通过结构胶粘接有电路板13，外壳6的左侧嵌入设置有两个防水轴承14，防水轴承14的贯穿粘接有绝缘转动杆15，绝缘转动杆15的右侧均通过结构胶粘接有导电板16，外壳6的左侧嵌入粘接有充电头17，内壳7的左侧嵌入焊接有两个收缩筒18，收缩筒18的内壁均焊接设置有小弹簧19，小弹簧19的一端均焊接设置有金属板20，金属板20的一侧均焊接设置有金属顶杆21。
优选的，转轴4的顶部贯穿焊接在密封轴承的中间，且转轴4为伺服电机8的动力输出端，并且密封轴承嵌入焊接在内壳7的底部，外壳6和内壳7之间填充有形状不定的变压器油，内壳7可以将电路板13隔绝在外壳6中，外壳6和内壳7之间的变压器油充分的将内壳7和电路板13全部包裹，避免内壳7中的电路产生火花而发生爆炸，具有良好的隔绝能力、防爆能力，能够完全解决电火花带来的安全隐患，且外壳6的顶部嵌入焊接有进水管，并且进水管的顶部螺纹套接有密封盖，充电头17的银脚位于金属顶杆21的左侧，且小弹簧19通过导线与蓄电池12电性连接，并且充电头17银脚与金属顶杆21的间距小于导电板16的厚度，导电板16的右侧均焊接设置有金属凸块，且金属凸块和绝缘转动杆15的垂直距离等于金属顶杆21和绝缘转动杆15的水平间距，绝缘转动杆15能够带动导电板16在外壳6和内壳7之间转动，导电板16能够转动到充电头17银角和金属顶杆21之间，使充电头17的两个银角与蓄电池12电性连接在一起，进而使蓄电12池能够进行充电，蓄电池12充电完成后，金属顶杆21与充电头17的两个银角间隔开来，外壳6中的变压器油将充电头17的两个银角与金属顶杆21包裹住，将蓄电池12完全隔绝，既能够实现蓄电池12的充电功能，又能够保证电路的充分隔绝，具有良好的防爆能力，活塞筒9的一端均设有开孔，且活塞板11无缝滑动在活塞筒9的内壁，电路板13上电性连接有无线收发器、中央处理模块、控制开关，且无线收发器、中央处理模块、控制开关、蓄电池12和伺服电机8之间均通过导线电性连接。
工作原理：
在使用本实用新型一种充分隔绝电路的防爆阀门时，首先，通过数据终端与无线收发器建立无线信号连接，通过数据终端发生指令给无线收发器，中央处理模块、控制开关控制伺服电机8的运行，伺服电机8带动转动球5转动，达到开启关闭阀门的作用，充电时，依次转动两根绝缘转动杆15，使两根绝缘转动杆15右侧的导电板16转动到金属顶杆21和充电头17两个银角之间，导电板16的左侧紧贴在充电头17两个银角之上，导电板16的右侧与金属顶杆21紧贴，金属板20右侧的小弹簧19被压缩，使充电头17能够与蓄电池12形成电流回路，最后电源与充电头17相连，给蓄电池12进行充电，充电完成后再次转动缘转动杆15即可。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
