技术领域
本实用新型涉及焦煤运输技术领域，具体是一种焦煤运输用防结块装置。
背景技术
现有的焦煤运输过程中容易粘结成块，且因粘结成块的焦煤会贴附在焦煤运输机皮带上，在倾倒时不仅需要人工上车使用将残留在皮带上的焦煤清出，还需将结块的焦煤打散，此操作颇为费时费力，大大降低了工作效率，同时容易堵塞，影响正常的运输问题；且现有的焦煤生产通常使用焦煤运输机进行运输，在长时间的使用过程中，焦煤运输机皮带上堆积的焦煤越来越多，导致无法自由剥落的焦煤极大地增加了皮带运行过程中的阻力，使运输机容易出现卡链现象，而皮带中残留的焦煤难于清理，并且只能在焦煤运输机停机时进行处理，大大影响了焦煤运输机的工作效率。
实用新型内容
本实用新型旨在于解决上述背景技术中存在的缺点，提供一种焦煤运输用防结块装置。
为实现上述目的，本实用新型提供如下技术方案；一种焦煤运输用防结块装置，包括焦煤运输机和固定支架，所述焦煤运输机外侧通过螺栓固定安装有固定支架，且固定支架为底部开口的矩形状，所述固定支架底端通过螺栓固定安装有撑板，且撑板位于焦煤运输机下方，所述撑板右端通过合页转动连接有刮泥板，所述刮泥板与撑板之间通过合页转动连接有扭簧，所述固定支架上方通过螺栓固定安装有伺服电机，所述固定支架顶端内侧通过螺栓固定安装有五个支杆，所述相邻支杆之间通过转轴转动连接有转动毛刷，所述转动毛刷之间通过螺栓固定安装有连接轴，所述转轴一侧通过螺栓固定安装有链齿，所述链齿与伺服电机转动轴之间固定设置有链轮，所述固定支架左右两侧均通过螺栓固定安装有挡板。
进一步的，所述转动毛刷位于相邻两个支杆之间，且转动毛刷的数量为四个。
进一步的，所述固定支架左右两侧的挡板与焦煤运输机皮带左右两侧均呈平行设置。
进一步的，所述支杆在固定支架顶端内侧呈一状均匀排列设置，且支杆与焦煤运输机皮带之间间距一厘米。
进一步的，所述固定支架一侧设有与伺服电机配套使用的控制开关，且伺服电机与外接电源呈电性连接。
进一步的，所述刮泥板与撑板之间通过合页配合扭簧转动连接，且刮泥板与撑板之间的转动角度为0-30°。
本实用新型提供了一种焦煤运输用防结块装置，具有以下有益效果：
1、本实用优点在于，在焦煤运输机皮带上的焦煤运输过程中，通过伺服电机转动轴之间固定设置有链轮，链轮带动连接轴上的转动毛刷对粘结成块的焦煤进行打散，方便后期的运输筛选工作，将打散和输送功能为一体，使其焦煤运输机走料顺畅，有效减少了运输过程中产生板结的现象。
2、其次，通过撑板右端的刮泥板配合扭簧转动连接可以将焦煤运输机皮带上残留中的焦煤堆积物带走，达到了对皮带清理的目的，避免了由于皮带上残留中的焦煤造成的运输机卡情况，同时不需要掘进机停机进行，所以不影响焦煤运输机的工作效率。
附图说明

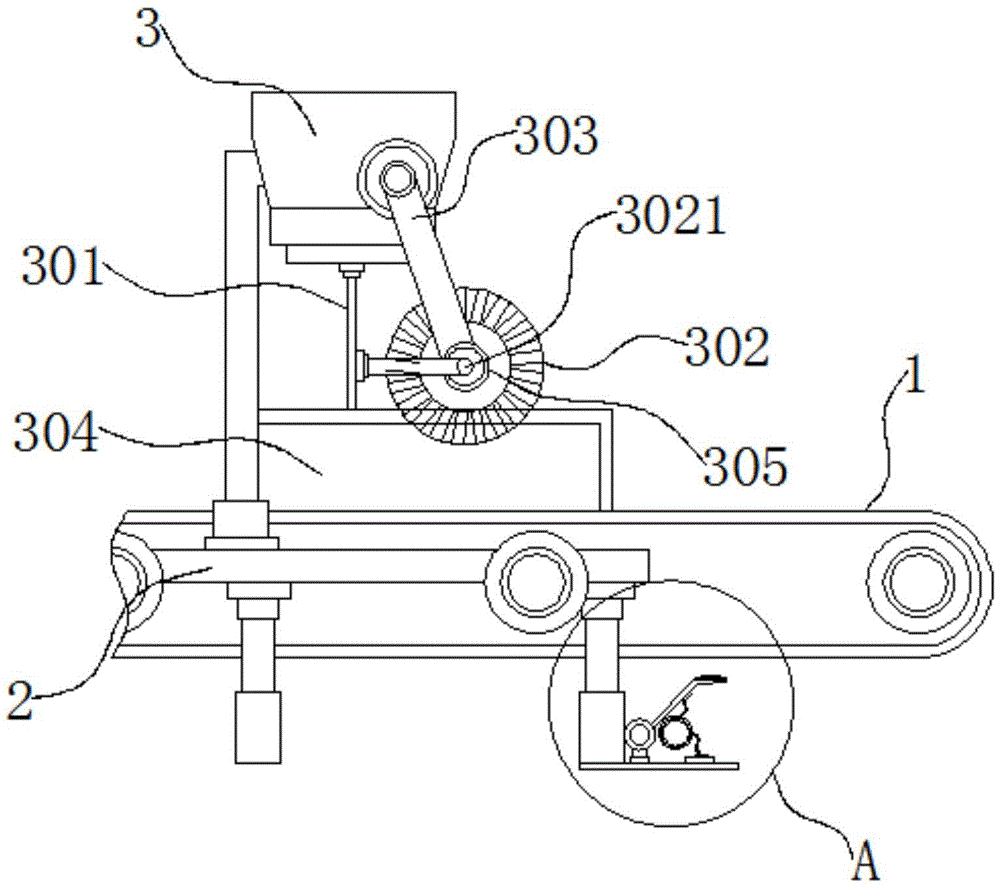

图1为本实用新型的整体结构示意图。
图2为本实用新型的固定支架左侧剖面示意图。
图3为本实用新型的图1的A处放大示意图。
图1-3中：焦煤运输机1、固定支架2、撑板201、刮泥板202、扭簧203、伺服电机3、支杆301、转动毛刷302、连接轴3021、链轮303、挡板304、链齿305。
具体实施方式
基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3中，
本实施例提供的一种焦煤运输用防结块装置，包括焦煤运输机1和固定支架2，焦煤运输机1外侧通过螺栓固定安装有固定支架2，且固定支架2为底部开口的矩形状，固定支架2底端通过螺栓固定安装有撑板201，且撑板201位于焦煤运输机1下方，撑板201右端通过合页转动连接有刮泥板202，刮泥板202与撑板201之间通过合页转动连接有扭簧203，固定支架2上方通过螺栓固定安装有伺服电机3，固定支架2顶端内侧通过螺栓固定安装有五个支杆301，相邻支杆301之间通过转轴转动连接有转动毛刷302，转动毛刷302之间通过螺栓固定安装有连接轴3021，转轴3021一侧通过螺栓固定安装有链齿305，链齿305与伺服电机3转动轴之间固定设置有链轮303，固定支架2左右两侧均通过螺栓固定安装有挡板304。
进一步的，转动毛刷302位于相邻两个支杆301之间，且转动毛刷302的数量为四个，在焦煤运输机1皮带上的焦煤运输过程中，通过伺服电机3转动轴之间固定设置有链轮303，链轮303带动连接轴3021上的转动毛刷302对粘结成块的焦煤进行打散。
进一步的，固定支架2左右两侧的挡板304与焦煤运输机1皮带左右两侧均呈平行设置，通过固定支架2左右两侧的挡板304与焦煤运输机1平行，防止打散过程中焦煤外泄的情况。
进一步的，支杆301在固定支架2顶端内侧呈一状均匀排列设置，且支杆301与焦煤运输机1皮带之间间距一厘米，方便后期的运输筛选工作，将打散和输送功能为一体，使其焦煤运输机1走料顺畅，有效减少了运输过程中产生板结的现象。
进一步的，固定支架2一侧设有与伺服电机3配套使用的控制开关，且伺服电机3与外接电源呈电性连接，通过控制开关控制着伺服电机3的工作状态，同时不需要掘进机停机进行，所以不影响焦煤运输机的工作效率。
进一步的，刮泥板202与撑板201之间通过合页配合扭簧203转动连接，且刮泥板202与撑板201之间的转动角度为0-30°，通过撑板201右端的刮泥板202在焦煤运输机1皮带运作过程中，由于刮泥板202与撑板201之间通过合页配合扭簧203转动连接可以将焦煤运输机1皮带上残留中的焦煤堆积物带走，达到了对皮带清理的目的，避免了由于皮带上残留中的焦煤造成的运输机卡情况。
在使用本实用新型一种焦煤运输用防结块装置时，首先将固定支架2安装在焦煤运输机1上，接着固定支架2左右两侧的挡板304与焦煤运输机1平行，在焦煤运输机1皮带上的焦煤运输过程中，通过伺服电机3转动轴之间固定设置有链轮303，链轮303带动连接轴3021上的转动毛刷302对粘结成块的焦煤进行打散，方便后期的运输筛选工作，将打散和输送功能为一体，使其焦煤运输机1走料顺畅，通过撑板201右端的刮泥板202在焦煤运输机1皮带运作过程中，由于刮泥板202与撑板201之间通过合页配合扭簧203转动连接可以将焦煤运输机1皮带上残留中的焦煤堆积物带走，达到了对皮带清理的目的。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
