技术领域
本实用新型涉及电力输送技术领域，更具体的，涉及一种电力输送用方便线路铺设的电线组件。
背景技术
电力输送指由发电厂或电源由某处输送到另一处的一种方式，现有电力输送通常使用电线为载体进行输送；
而现有电线通常安装于管道内部进行输送，因管道整体长度较长，并电线整体质地较为柔软，使得现有电线在进行铺设时不方便，且电线在于管道铺设后，电线相互之间易受到外力因素移动，造成磨损，使得现有电线与管道之间无法进行限位固定。
实用新型内容
本实用新型旨在于解决背景中现有电线无法方便铺设，电线与管道之间无法限位固定的问题，从而提供一种电力输送用方便线路铺设的电线组件。
为实现上述目的，本实用新型提供如下技术方案：一种电力输送用方便线路铺设的电线组件，包括电线，所述电线的外侧环绕有固定环，所述固定环的内侧旋转有滚轮，所述滚轮的一侧嵌入有凹槽，所述凹槽的内部活动嵌套连接有旋转架，所述旋转架的一侧旋转有转动轴，所述固定环远离滚轮的一侧嵌入有卡接槽；
所述旋转架的一侧旋转镶嵌有旋转球体，所述旋转球体远离旋转架的一侧安装有吸盘，所述固定环靠近卡接槽的一侧安装有支撑板，所述支撑板的内侧滑动连接有滑动板。
优选的，所述支撑板呈半圆弧状设置于固定环的一侧，且滑动板通过固定环与管道上端的内壁紧密贴合连接。
优选的，所述滑动板设置有3-5个于支撑板的内侧，所述滑动板与卡接槽呈垂直方向对应设置，且滑动板通过支撑板与卡接槽嵌套连接。
优选的，所述旋转球体镶嵌有多个于旋转架的内侧，所述吸盘与旋转球体呈180°旋转连接，且吸盘通过旋转架与管道紧密吸附连接。
优选的，所述凹槽嵌入于固定环的外侧，所述转动轴贯穿固定环的外侧，且旋转架通过转动轴与凹槽呈90°旋转连接。
优选的，所述电线的外侧环绕安装有多个固定环，所述旋转架旋转后高度为2-5cm，且旋转架设置于滚轮的两侧。
优选的，所述滚轮与管道旋转贴合连接，所述滚轮整体直径为1-2cm，且滚轮设置有两个于固定环的内侧。
本实用新型提供了一种电力输送用方便线路铺设的电线组件，具有以下有益效果：
1、该种电力输送用方便线路铺设的电线组件设置有固定环，使得可通过固定环将电线之间隔开，避免电线之间相互摩擦，造成电线外壁磨损的情况，且能够通过滚轮在将电线安装于管道内部后，方便快速将电线进行安装，达到了能够快速将电线进行安装的效果；
2、该种电力输送用方便线路铺设的电线组件设置有转动轴，使得当电线铺设完毕后，手动将转动轴进行旋转，转动轴带动旋转架进行旋转，旋转架旋转至凹槽的外侧，且能够通过旋转架一侧的吸盘与管道内壁进行吸附，达到了能够辅助该种电线与管道进行固定的效果；
3、该种电力输送用方便线路铺设的电线组件设置有支撑板，使得当电线通过旋转架进行支撑后，电线整体呈垂直方向移动，并带动支撑板内侧的滑动板与管道内壁上端贴合连接，支撑板因管道与固定环之间相互挤压呈垂直方向移动，并支撑板嵌入于固定环内部，达到了能够根据管道与固定环之间间隔进一步增加管道与电线之间稳定性的效果。
附图说明

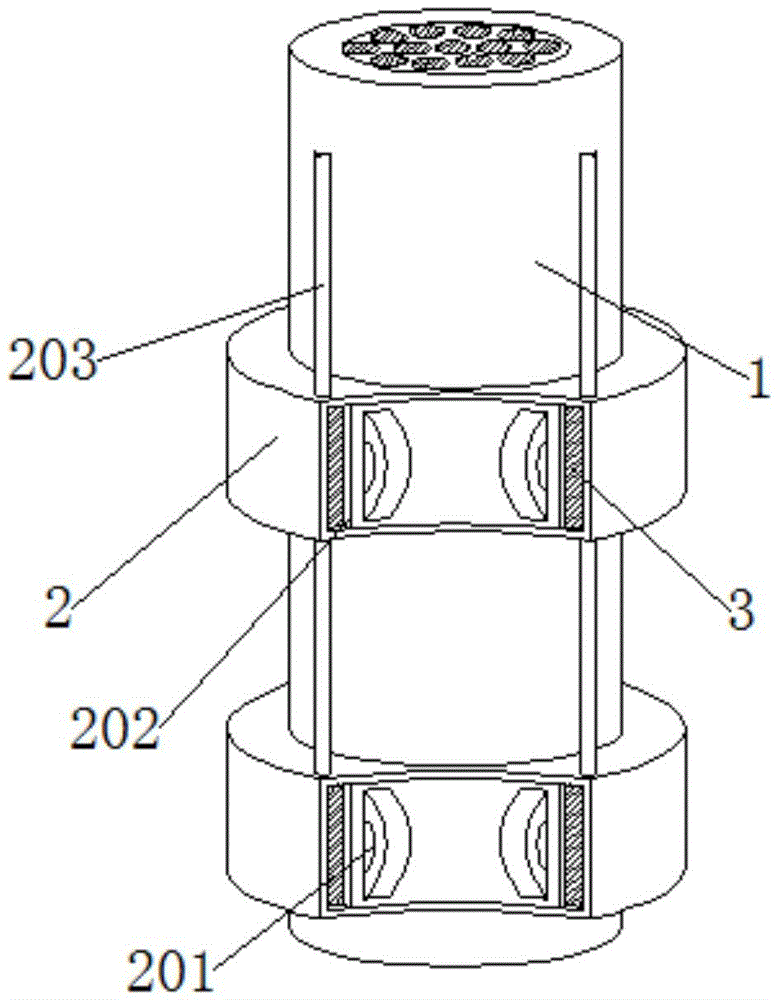

图1为本实用新型的整体结构示意图。
图2为本实用新型的旋转架结构示意图。
图3为本实用新型的电线与固定环背面结构示意图。
图4为本实用新型的固定环顶部局部剖面结构示意图。
图1-4中：1-电线，2-固定环，201-滚轮，202-凹槽，203-转动轴，204-卡接槽，3-旋转架，301-旋转球体，302-吸盘，4-支撑板，401-滑动板，
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型实施例中，一种电力输送用方便线路铺设的电线组件，包括电线1，电线1的外侧环绕有固定环2，固定环2的内侧旋转有滚轮201，滚轮201的一侧嵌入有凹槽202，凹槽202的内部活动嵌套连接有旋转架3，旋转架3的一侧旋转有转动轴203，固定环2远离滚轮201的一侧嵌入有卡接槽204；
旋转架3的一侧旋转镶嵌有旋转球体301，旋转球体301远离旋转架3的一侧安装有吸盘302，固定环2靠近卡接槽204的一侧安装有支撑板4，支撑板4的内侧滑动连接有滑动板401。
在本实施例中：支撑板4呈半圆弧状设置于固定环2的一侧，且滑动板401通过固定环2与管道上端的内壁紧密贴合连接，设置有支撑板4，使得当电线1通过旋转架3进行支撑后，电线1整体呈垂直方向移动，并带动支撑板4内侧的滑动板401与管道内壁上端贴合连接，支撑板4因管道与固定环2之间相互挤压呈垂直方向移动，并支撑板4嵌入于固定环2内部，达到了能够根据管道与固定环2之间间隔进一步增加管道与电线1之间稳定性的效果。
在本实施例中：滑动板401设置有3-5个于支撑板4的内侧，滑动板401与卡接槽204呈垂直方向对应设置，且滑动板401通过支撑板4与卡接槽204嵌套连接，通过设置有卡接槽204，使得可通过卡接槽204对滑动板401进行限位。
在本实施例中：旋转球体301镶嵌有多个于旋转架3的内侧，吸盘302与旋转球体301呈180°旋转连接，且吸盘302通过旋转架3与管道紧密吸附连接，通过设置有旋转球体301，使得可通过旋转球体301方便吸盘302在旋转架3旋转时进行旋转，且能够方便旋转架3从凹槽202内部旋转出。
在本实施例中：凹槽202嵌入于固定环2的外侧，转动轴203贯穿固定环2的外侧，且旋转架3通过转动轴203与凹槽202呈90°旋转连接，设置有转动轴203，使得当电线1铺设完毕后，手动将转动轴203进行旋转，转动轴203带动旋转架3进行旋转，旋转架3旋转至凹槽202的外侧，且能够通过旋转架3一侧的吸盘302与管道内壁进行吸附，达到了能够辅助该种电线1与管道进行固定的效果。
在本实施例中：电线1的外侧环绕安装有多个固定环2，旋转架3旋转后高度为2-5cm，且旋转架3设置于滚轮201的两侧，通过设置有旋转架3，使得可通过旋转架3对电线1进行支撑。
在本实施例中：滚轮201与管道旋转贴合连接，滚轮201整体直径为1-2cm，且滚轮201设置有两个于固定环2的内侧，设置有固定环2，使得可通过固定环2将电线1之间隔开，避免电线1之间相互摩擦，造成电线1外壁磨损的情况，且能够通过滚轮201在将电线1安装于管道内部后，方便快速将电线1进行安装，达到了能够快速将电线1进行安装的效果。
在使用本实用新型一种电力输送用方便线路铺设的电线组件时，首先将电线1通过滚轮201快速贯穿安装于管道内部，可通过固定环2将电线1之间隔开，避免电线1之间相互摩擦，造成电线1外壁磨损的情况，当电线1铺设完毕后，手动将转动轴203进行旋转，转动轴203带动旋转架3进行旋转，旋转架3旋转至凹槽202的外侧，且能够通过旋转架3一侧的吸盘302与管道内壁进行吸附，当电线1通过旋转架3进行支撑后，电线1整体呈垂直方向移动，并带动支撑板4内侧的滑动板401与管道内壁上端贴合连接，支撑板4因管道与固定环2之间相互挤压呈垂直方向移动，并支撑板4嵌入于固定环2内部，达到了能够根据管道与固定环2之间间隔进一步增加管道与电线1之间稳定性的效果。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
