技术领域
本实用新型涉及建材技术领域，尤其涉及一种高层建筑墙面装饰建材悬挂配件。
背景技术
墙面装饰的主要目的是保护墙体，增强墙体的坚固性、耐久性，延长墙体的使用年限，改善墙体的使用功能。提高墙体的保温、隔热和隔声能力，提高建筑的艺术效果，美化环境，在高层建筑中的墙面装饰建材通过连接扣件进行固定，但在发生地震时无法进行缓冲压力使连接扣件容易变形导致装饰建材发生脱离造成人身危害，因此解决以上问题提供一种高层建筑墙面装饰建材悬挂配件。
实用新型内容
本实用新型的目的是为了解决背景技术中存在的缺点，而提出的一种高层建筑墙面装饰建材悬挂配件。
为了实现上述目的，本实用新型采用了如下技术方案：
一种高层建筑墙面装饰建材悬挂配件，包括装饰件和固定板，所述装饰件的一侧固定安装有固定板；
所述固定板包括螺丝、限位板、第一加强筋、第一弹簧、传力板、传力杆、固定块、限位块、连接杆、受压块、第二加强筋、连接板、缓冲块、活动杆、第二弹簧、滑动架，所述固定板的一侧固定安装有螺丝，所述固定板的一端固定安装有限位板，所述限位板的一侧固定安装有加强筋，所述加强筋的内壁固定安装有第一弹簧，所述第一弹簧的一端固定安装有传力板，所述传力板的一侧面固定安装有传力杆，所述传力杆的一侧固定安装有固定块，所述固定块的一侧固定安装有限位块，所述限位块的一侧面固定安装有连接杆，所述连接杆的一端固定安装有受压块，所述受压块的下方固定安装有第二加强筋，所述固定板的另一侧固定安装有连接板，所述连接板的上方固定安装有缓冲块，所述缓冲块的内部活动连接有活动杆，所述活动杆的底端一侧活动连接有第二弹簧，所述第二弹簧的内部固定安装有滑动架。
作为上述技术方案的进一步描述：所述限位板呈三角结构，且在每个螺丝的一侧对称设置。
作为上述技术方案的进一步描述：所述第一弹簧在传力板的两端均设有。
作为上述技术方案的进一步描述：所述传力杆的一端活动连接在第一加强筋的内部，另一端固定连接在第二加强筋的一侧面上。
作为上述技术方案的进一步描述：所述受压块呈中空圆形状，且两端均通过连接杆连接有限位块。
作为上述技术方案的进一步描述：所述缓冲块呈半圆结构，且两端均连接着固定板和连接板。
作为上述技术方案的进一步描述：所述第二弹簧和活动杆的底端均套结在滑动架的一侧外围。
有益效果：
1、本实用新型通过连接板将固定板固定至墙上，然后通过固定板两端的螺丝对装饰件进行固定，同时再通过缓冲块对连接板与固定板的连接处进行加固，同时当缓冲块受力时通过活动杆的底端在滑动架的一侧外围进行移动并通过第二弹簧进行缓冲，使连接板与固定板的连接结构强，让连接板不容易发生变形。
2、其次，通过第一加强筋和第二加强筋对装饰件进行限位固定，同时当第一加强筋受力时通过第一弹簧带动传力杆往第二加强筋一侧移动进行缓冲，同时第一加强筋再带动受压块往下移动，使两端的连接杆带动限位块对上下两侧固定块的连接处进行加固，使加强筋不容易发生摆动，减少装饰件的损坏。
附图说明

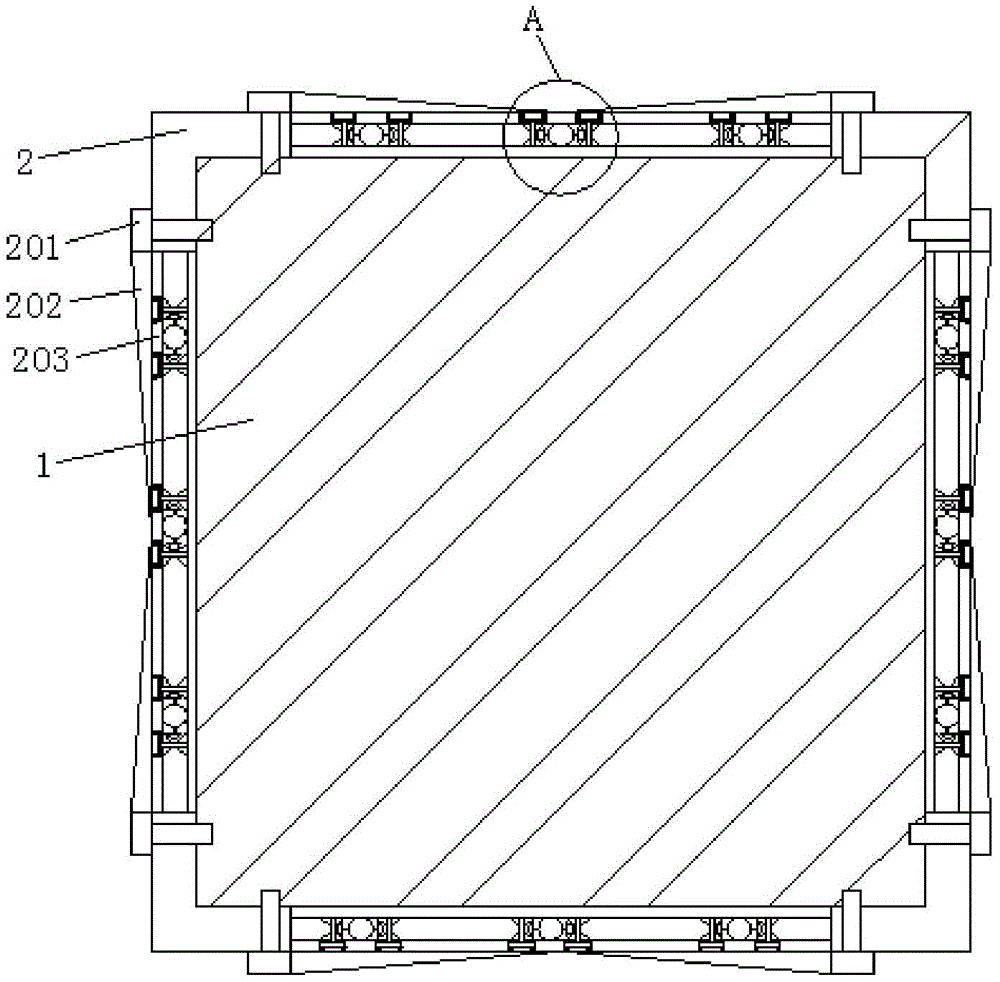

图1为本实用新型中整体结构正视剖面示意图；
图2为本实用新型中整体结构侧视剖面示意图；
图3为本实用新型中图1A处放大示意图。
图例说明：
装饰件1；固定板2；螺丝201；限位板202；第一加强筋203；第一弹簧204；传力板205；传力杆206；固定块207；限位块208；连接杆209；受压块210；第二加强筋211；连接板212；缓冲块213；活动杆214；第二弹簧215；滑动架216。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-3，一种高层建筑墙面装饰建材悬挂配件，包括装饰件1和固定板2，装饰件1的一侧固定安装有固定板2；
固定板2包括螺丝201、限位板202、第一加强筋203、第一弹簧204、传力板205、传力杆206、固定块207、限位块208、连接杆209、受压块210、第二加强筋211、连接板212、缓冲块213、活动杆214、第二弹簧215、滑动架216，固定板2的一侧固定安装有螺丝201，固定板2的一端固定安装有限位板202，限位板202的一侧固定安装有加强筋203，加强筋203的内壁固定安装有第一弹簧204，第一弹簧204的一端固定安装有传力板205，传力板205的一侧面固定安装有传力杆206，传力杆206的一侧固定安装有固定块207，固定块207的一侧固定安装有限位块208，限位块208的一侧面固定安装有连接杆209，连接杆209的一端固定安装有受压块210，受压块210的下方固定安装有第二加强筋211，固定板2的另一侧固定安装有连接板212，连接板212的上方固定安装有缓冲块213，缓冲块213的内部活动连接有活动杆214，活动杆214的底端一侧活动连接有第二弹簧215，第二弹簧215的内部固定安装有滑动架216。
其中，限位板202呈三角结构，且在每个螺丝201的一侧对称设置，通过限位板202能够对第一加强筋203的一侧面进行加固，同时当装饰件1受力使能够通过传力杆206通过弹簧带入限位板202上，使限位板202能够将压力传入固定板2上。
其中，第一弹簧204在传力板205的两端均设有通过第一弹簧204使传力杆206在传送压力时能够有效的进行减缓。
其中，传力杆206的一端活动连接在第一加强筋203的内部，另一端固定连接在第二加强筋211的一侧面，当第一加强筋203受力时通过第一弹簧204带动传力杆206往第二加强筋211一侧移动进行缓冲。
其中，受压块210呈中空圆形状，且两端均通过连接杆209连接有限位块208，使第一加强筋203能够带动受压块210往下压动使两端的连接杆209带动限位块208对上下两侧固定块207的连接处进行加固，使加强筋不容易发生摆动。
其中，缓冲块213呈半圆结构，且两端均连接着固定板2和连接板212，通过缓冲块213对连接板212与固定板2的连接处进行加固，使板212在受力时不容易变形。
其中，第二弹簧215和活动杆214的底端均套结在滑动架216的一侧外围，当缓冲块213在受力时能够带动活动杆214的底端在滑动架216的一侧外围进行移动，并通过第二弹簧215进行缓冲。
工作原理：使用时，该装置通过连接板212将固定板2固定至墙上，然后通过固定板2两端的螺丝201对装饰件1进行固定，同时再通过缓冲块213对连接板212与固定板2的连接处进行加固，同时当缓冲块213受力时通过活动杆214的底端在滑动架216的一侧外围进行移动并通过第二弹簧215进行缓冲，使连接板212与固定板2的连接结构强，让连接板不容易发生变形，接着通过第一加强筋203和第二加强筋211对装饰件1进行限位固定，同时当第一加强筋203受力时通过第一弹簧204通过传力板205带动传力杆206往第二加强筋211一侧移动进行缓冲，同时第一加强筋203再带动受压块210往下移动，使两端的连接杆209带动限位208块对上下两侧固定块207的连接处进行加固，使加强筋不容易发生摆动，减少装饰件1的损坏。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
