技术领域
本实用新型涉及晾衣架日常生活用品领域，尤其涉及一种可调节的防皱折叠式晾衣架。
背景技术
在人们的日常生活中，晾衣架是一个十分方便且必须的工具，用来晾晒刚刚洗完的湿衣物等等，人们对晾衣架的操作的要求也越来越高。晾衣架传统上很占空间，在人们使用后放在家里既占空间，同时，不同身高的人所穿的衣物尺寸也不同，如果使用小尺寸衣架晾晒不同尺寸的衣服，就会使衣物袖口隆起，所以这就导致一个家庭里需要购买不同大小的晾衣架来晾晒不同尺寸的衣物，结果就是买回来的衣架既需要分类放置，还极为占空间，提高了人们在日常开销的成本，给人们的日常生活带来麻烦，降低了人们的日常生活幸福指数，而目前通常使用的晾衣架都没有收缩功能，部分晾衣架有收缩功能但占据空间大，无法完全折叠。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种可调节的防皱折叠式晾衣架，本实用新型晾衣架根据各尺寸大小的衣服肩宽来调整伸缩杆的伸出长度，防皱效果更好，并且在不需要使用时，围绕齿轮孔旋转支板进行折叠收起，不占空间，操作简单实用。
为了实现上述目的，本实用新型采用了如下技术方案：
一种可调节的防皱折叠式晾衣架，包括挂钩、右拉伸线、左拉伸线、左支板、右支板、右孔勾、左孔勾、左可伸缩带孔尺寸杆、可伸缩带孔尺寸杆，其特征在于：所述挂钩的下端钻有小孔，所述左支板、右支板的一端通过钻有的齿轮孔重合，所述左支板、右支板的另一端内部嵌入有右可伸缩带孔尺寸杆和左可伸缩带孔尺寸杆，所述左支板、右支板的另一端上部带有右孔勾、左孔勾，所述右孔勾和左孔勾分别与右可伸缩带孔尺寸杆、左可伸缩带孔尺寸杆勾连。
作为上述技术方案的进一步描述，所述挂钩的直杆中部处钻有直径4mm的小孔，所述右拉伸线、左拉伸线的一端连接直径4mm的小孔(101)，另一端与右支板，左支板分别固定连接。
作为上述技术方案的进一步描述：所述右可伸缩带孔尺寸杆、左可伸缩带孔尺寸杆的表面每间隔50mm会钻有一直径为10mm小孔，所述右可伸缩带尺寸杆与左可伸缩带孔尺寸杆可在方形槽内滑动，所述右孔勾，左孔勾可分别与右可伸缩带孔尺寸杆、左可伸缩带孔尺寸杆完成固定。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，两支板的一端钻有齿轮孔并重合放置，通过摆动支板，且使用拉伸线拉住支板达到一定角度。在未进行晾晒时，可通过旋转支板将支板完全重合收起，降低了晾衣架的空间占有率，优化了晾衣架结构，而且操作简单，使用更加方便。
2、本实用新型中，通过在两支板的一端钻有的圆柱槽，其中放置可伸缩带孔尺寸杆，在晾晒衣物时，可根据衣物的不同尺寸大小，调整伸出的孔口数目，并与在支板一端上部的尺勾完成互勾式，配合支板调整角度，可达到晾晒不同尺寸大小衣物的目的，节约了人们在晾衣架上的财产支出，降低生活成本。
附图说明

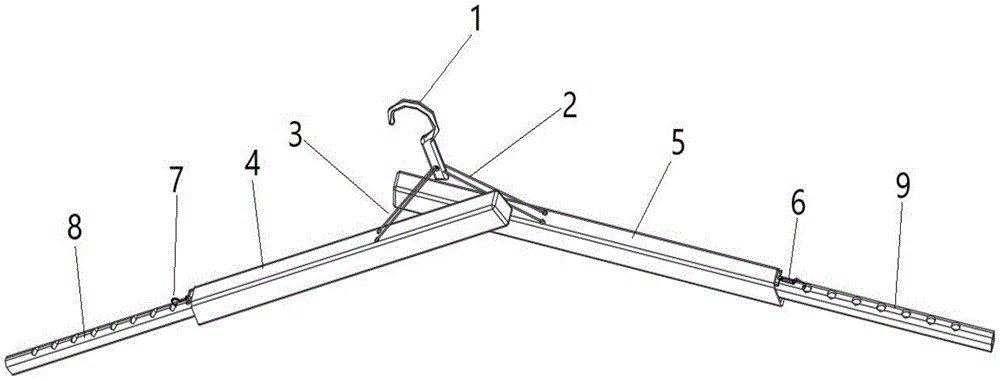

图1为本实用新型整体结构示意图；
图2为本实用新型中左可伸缩带孔尺寸杆及左孔勾放大示意图；
图3为本实用新型中挂钩小孔的结构示意图；
图4为本实用新型中两支板的连接处的结构示意图；
图例说明：
1、挂钩；101、小孔；2、右拉伸线；3、左拉伸线；4、左支板；401、销钉；5、右支板；501、销钉孔；6、右孔勾；7、左孔勾；8、右可伸缩带孔尺寸杆；9、左可伸缩带孔尺寸杆。
具体实施方式
参照图1-3，一种可调节的防皱折叠式晾衣架，包括挂钩1、右拉伸线2、左拉伸线3、左支板4、右支板5、右孔勾6、左孔勾7、右可伸缩带孔尺寸杆8、左可伸缩带孔尺寸杆9，所述挂钩1的下端钻有小孔101，所述左支板4、右支板5的一端通过钻有的齿轮孔重合，所述左支板4、右支板5的另一端内部嵌入有左可伸缩带孔尺寸杆9和右可伸缩带孔尺寸杆8，所述右支板4、左支板5的另一端上部带有右孔勾6、左孔勾7，所述右孔勾6和左孔勾7分别与右可伸缩带孔尺寸杆8、左可伸缩带孔尺寸杆9勾连。
进一步的，挂钩1的直杆中部处钻有直径4mm的小孔101，右拉伸线2、左拉伸线3的一端连接直径4mm的小孔101，另一端与右支板5，左支板4分别固定连接。
进一步的，右可伸缩带孔尺寸杆8、左可伸缩带孔尺寸杆9的表面每间隔50mm会钻有一直径为10mm小孔，右可伸缩带孔尺寸杆8与左可伸缩带孔尺寸杆9可在方形槽内滑动，右孔勾6，左孔勾7可分别与右可伸缩带孔尺寸杆8、左可伸缩带孔尺寸杆9完成固定。
工作原理：当不需要使用晾衣架时，两支板通过齿轮孔401、齿轮501，进行向上旋转，使支板4、支板5完全重合收起，可以极大地减小晾衣架的空间占用率。当需要使用晾衣架时，将支板4、支板5围绕齿轮孔401、齿轮孔501进行向下旋转展开，调整所需要的角度，并根据需要晾晒的衣物尺寸大小来调整右可伸缩带孔尺寸杆8、左可伸缩带孔尺寸杆9伸出的孔口数目，最后使用在支板端部的孔勾6、孔勾7与右可伸缩带孔尺寸杆8、左可伸缩带孔尺寸杆9完成互勾式连接，最终达到晾晒不同尺寸大小衣物的目的，降低人们的生活开销，使用方便简单，提高人们的生活幸福度。
