技术领域
本实用新型涉及配电箱技术领域，尤其涉及一种配电箱外挂安装结构。
背景技术
配电箱使用在负荷比较分散、回路较少的场合，它们把上一级配电设备某一电路的电能分配给就近的负荷，将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置，装置对负荷提供保护、监视和控制，目前市场中使用的配电箱主要有壁挂、落地及抱杆三种安装方式，而现有的壁挂式安装会让配电箱壳体的后壁和墙体直接接触，影响配电箱壳体的散热，并且安装过程需多人协力合作，壁挂式的配电箱通常为封闭型，封闭的配电箱则会形成凝露腐蚀内部设备和机柜，为此，针对于上述问题，设计出一种配电箱外挂安装结构。
实用新型内容
本实用新型的目的是为了解决上述背景技术中存在的缺点，而提出的一种配电箱外挂安装结构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种配电箱外挂安装结构，包括外壳，上壁挂钩，侧下壁挂钩，通风网，横梁固定板，限位板，垂直固定板，异形固定板，螺栓孔，螺栓，螺母，所述外壳背面上端固定安装有上壁挂钩，所述外壳背面下端左右两侧均固定安装有侧下壁挂钩，所述外壳背面底端固定安装有通风网，所述上壁挂钩嵌入安装有横梁固定板，所述横梁固定板背面左右两端固定安装有限位板，所述侧下壁挂钩嵌入安装有垂直固定板，所述垂直固定板正面末端重叠安装有异形固定板，所述横梁固定板、垂直固定板及异形固定板的均嵌入设置有螺栓孔，所述螺栓孔嵌入安装有螺栓，所述螺栓活动安装有螺母。
作为上述技术方案的进一步描述：所述横梁固定板左右两侧弯曲侧陷，使左右末端比横梁固定板中间段低矮一个板厚的距离。
作为上述技术方案的进一步描述：所述垂直固定板呈L长方体扁形形状，底部拐角的末端为弯曲侧陷，使末端比垂直固定板低矮一个板厚的距离。
作为上述技术方案的进一步描述：所述异形固定板呈L形长方体扁形结构，在拐角处的一端贴合外壳的侧面，另一端末端为弯曲状贴合垂直固定板的末端。
作为上述技术方案的进一步描述：所述外壳背部底端有三角形状的缺口，通风网安装在外壳的内壁。
作为上述技术方案的进一步描述：所述螺栓孔嵌入设置在横梁固定板左右两侧的弯曲侧陷的末端位置，所述螺栓孔嵌入设置在垂直固定板底部拐角端的弯曲侧陷末端位置，所述螺栓孔嵌入设置在异形固定板两侧的末端和拐角处。
作为上述技术方案的进一步描述：所述限位板朝向横梁固定板的一侧底部设有一字形凹槽，且凹槽的下侧壁比凹陷深度凸起高出同样的距离。
有益效果：
1、本实用新型中使用，横梁固定板、垂直固定板、异形固定板来固定配电箱，可一人独自安装降低人力需求，且安装牢固，并使配电箱隔开墙体，避免影响散热。
2、其次，通风网安装在配电箱背部底端，安装结构形成的缝隙，使老鼠无法使用通风网磨牙导致断裂，钻入内部造成破坏，且利用设备散发的热量使湿气排出配电箱内，避免了全封闭式的配电箱内部湿气无法及时排出，之后形成凝露，导致配电箱本身和设备被腐蚀、受潮发霉。
附图说明

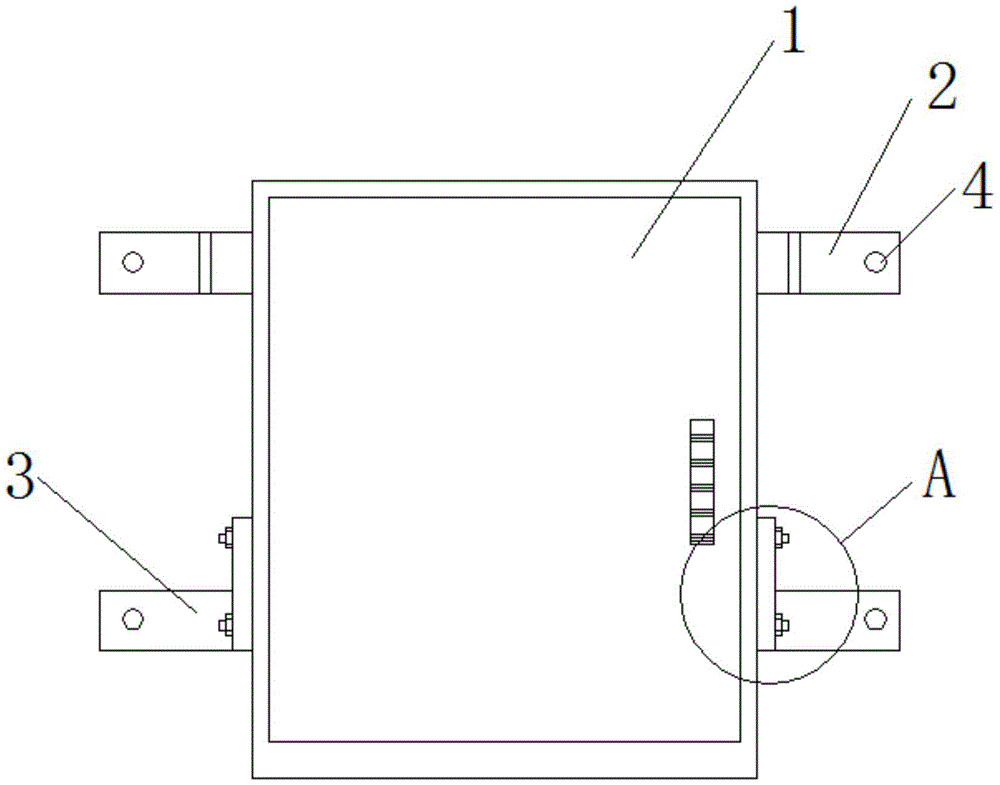

图1为本实用新型中整体结构示意图；
图2为本实用新型中背面结构示意图；
图3为本实用新型中固定板结构示意图；
图4为本实用新型中图1A处放大示意图。
图例说明：
外壳1；上壁挂钩101；侧下壁挂钩102；通风网103；横梁固定板2；限位板201；垂直固定板202；异形固定板3；螺栓孔4；螺栓5；螺母6。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-4，一种配电箱外挂安装结构，包括外壳1，上壁挂钩101，侧下壁挂钩102，通风网103，横梁固定板2，限位板201，垂直固定板202，异形固定板3，螺栓孔4，螺栓5，螺母6，外壳1背面上端固定安装有上壁挂钩101，外壳1背面下端左右两侧均固定安装有侧下壁挂钩102，外壳1背面底端固定安装有通风网103，上壁挂钩101嵌入安装有横梁固定板2，横梁固定板2背面左右两端固定安装有限位板201，侧下壁挂钩102嵌入安装有垂直固定板202，垂直固定板202正面末端重叠安装有异形固定板3，横梁固定板2、垂直固定板202及异形固定板3的均嵌入设置有螺栓孔4，螺栓孔4嵌入安装有螺栓5，螺栓5活动安装有螺母6。
其中，横梁固定板2左右两侧弯曲侧陷，使左右末端比横梁固定板2中间段低矮一个板厚的距离，以此隔开墙体和配电箱。
其中，垂直固定板202呈L长方体扁形形状，底部拐角的末端为弯曲侧陷，使末端比垂直固定板202低矮一个板厚的距离，以此隔开墙体和配电箱。
其中，异形固定板3呈L形长方体扁形结构，在拐角处的一端贴合外壳1的侧面，另一端末端为弯曲状贴合垂直固定板202的末端，以此紧固配电箱，使其安装牢固。
其中，外壳1背部底端有三角形状的缺口，通风网103安装在外壳1的内壁，以此避免鼠患和凝露腐蚀。
其中，螺栓孔4嵌入设置在横梁固定板2左右两侧的弯曲侧陷的末端位置，螺栓孔4嵌入设置在垂直固定板202底部拐角端的弯曲侧陷末端位置，螺栓孔4嵌入设置在异形固定板3两侧的末端和拐角处。
其中，所述限位板201朝向横梁固定板的一侧底部设有一字形凹槽，且凹槽的下侧壁比凹陷深度凸起高出同样的距离，用于嵌入垂直固定板202顶部，降低安装难度。
工作原理：先将横梁固定板2通过螺栓5、螺母6固定在墙体，将垂直固定板202顶部嵌入横梁固定板2背后限位板201的底部，使用螺栓5稳住垂直固定板202底部，然后通过外壳1背后的上壁挂钩101和侧下壁挂钩102挂在固定板上，再安装异形固定板3，先固定配电箱两侧的螺栓5、螺母6，再将螺母6安装在垂直固定板202的螺栓5上，通风网103在安装前已经预制到外壳1的内部
