技术领域
本实用新型涉及冰箱包装技术领域，尤其涉及一种冰箱包装防护底垫。
背景技术
随着全球经济的不断发展，家电行业发展迅速，几乎家家户户都买有冰箱，人们不断追求冰箱的多功能大容积，冰箱重量也随之越来越重，对包装运输技术是一种考验，现有的冰箱包装结构中，底垫设计简单，在冰箱发生跌落时，底垫起到保护效果差，容易造成冰箱的损坏，而造成经济损失。
实用新型内容
为解决上述技术问题，本实用新型提供一种冰箱包装防护底垫，以解决现有冰箱包装地垫防护效果差，在运输过程中易造成冰箱损坏，造成商家的经济损失。
本实用新型一种冰箱包装防护底垫的目的与功效，由以下具体技术手段达成：一种冰箱包装防护底垫，包括底垫主体、连接块,底垫主体呈矩形，底垫主体前后左右侧面均固定连接有连接块，底垫主体上端中心位置固定连接有空心凹槽，底垫主体左右两侧均设有卡接杆，卡接杆顶部前后两侧均固定连接有限位槽，卡接杆远离底垫主体中心位置一侧与底垫主体侧壁形成卡槽，卡槽内部前后端均固定连接有一号固定槽，卡槽内部前端固定连接有二号固定槽，二号固定槽与一号固定槽处于同一水平面，底垫主体底部四角均固定连接有底座。
优选的，连接块形状为正三棱柱，直角边矩形面与底垫主体相接，斜面朝外，连接块内部直角边矩形面与斜面之间连接有连接柱，连接柱上端套接有二号弹簧，连接柱为橡胶材质。
优选的，底座呈吸盘状，为橡胶类材质。
优选的，一号固定槽内卡接冰箱滚轮，一号固定槽底部固定连接有固定台，固定台呈U型与冰箱滚轮外弧相对应。
优选的，二号固定槽内卡接冰箱支座，二号固定槽内部左右两端卡接有紧压块，紧压块远离二号固定槽中心位置一侧的底垫主体内部设有圆槽，圆槽内部连接有一号弹簧，一号弹簧另一端与紧压块固定连接。
优选的，底垫主体为环保型发泡聚丙烯材料。
有益效果：
1、本实用新型底垫主体前后左右壁面均设有正三棱柱状连接块，连接块内部设有连接柱与二号弹簧，当冰箱在底垫主体内倾倒时，连接块的斜面先与地面接触，通过连接柱与二号弹簧缓冲震力，使冰箱在倾倒时得到足够的缓冲，并且连接块的斜面接触地面后，形成一定角度，冰箱不会与地面接触，防止冰箱磕碰损坏。
2、本实用新型底垫主体内部设有卡接杆，卡接杆上端设有限位槽，防止冰箱在内部晃动，并且卡接杆与底垫主体壁面形成卡槽，卡槽内部设有一号固定槽、二号固定槽，通过一号固定槽与二号固定槽卡住冰箱滚轮、冰箱支座，使冰箱在运输过程中更加稳固。
附图说明

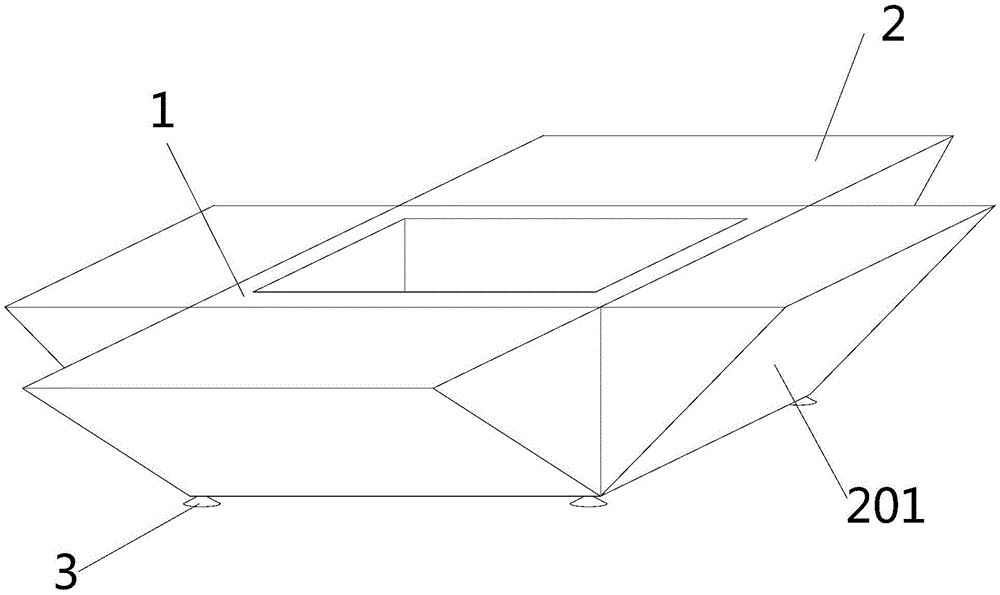

图1为本实用新型整体结构示意图。
图2为本实用新型俯视结构示意图。
图3为本实用新型底垫主体结构示意图。
图4为本实用新型连接块刨面结构示意图。
图5为本实用新型冰箱滚轮与一号固定槽卡接结构示意图。
图6为本实用新型冰箱支座与二号固定槽卡接结构示意图。
图1-6中，部件名称与附图编号的对应关系为：
底垫主体1、连接块2、斜面201、连接柱202、二号弹黄203、底座3、空心凹槽4、卡接杆5、限位槽501、卡槽6、一号固定槽601、二号固定槽602、冰箱支座7、紧压块8、圆槽9、一号弹簧10、冰箱滚轮11、固定台12。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如附图1至附图6所示：一种冰箱包装防护底垫，包括底垫主体1、连接块2,底垫主体1呈矩形，底垫主体1前后左右侧面均固定连接有连接块2，底垫主体1上端中心位置固定连接有空心凹槽4，底垫主体1左右两侧均设有卡接杆5，卡接杆5顶部前后两侧均固定连接有限位槽501，卡接杆5远离底垫主体1中心位置一侧与底垫主体1侧壁形成卡槽6，卡槽6内部前后端均固定连接有一号固定槽601，卡槽6内部前端固定连接有二号固定槽602，二号固定槽602与一号固定槽601处于同一水平面，底垫主体1底部四角均固定连接有底座3。
其中：连接块2形状为正三棱柱，直角边矩形面与底垫主体1相接，斜面201朝外，连接块2内部直角边矩形面与斜面之间连接有连接柱202，连接柱202上端套接有二号弹簧203，连接柱202为橡胶材质，当冰箱在底垫主体1内倾倒时，连接块2的斜面201先与地面接触，通过连接柱202与二号弹簧203缓冲震力，使冰箱在倾倒时得到足够的缓冲，并且连接块2的斜面201接触地面后，形成一定角度，冰箱不会与地面接触，防止冰箱磕碰损坏。
其中：底座3呈吸盘状，为橡胶类材质，吸盘底部与包装箱接触面积大，同时吸盘与包装箱之间有一定的吸附性，使底垫主体1在包装箱内部更加稳固，不易产生晃动，并且产生震动时，底座3能够达到缓冲力的作用。
其中：一号固定槽601内卡接冰箱滚轮11，一号固定槽601底部固定连接有固定台12，固定台12呈U型与冰箱滚轮11外弧相对应，使冰箱滚轮11与一号固定槽601完美卡接固定，使冰箱滚轮11不易产生晃动，提高了底垫主体1稳固性能。
其中：二号固定槽602内卡接冰箱支座7，二号固定槽602内部左右两端卡接有紧压块8，紧压块8远离二号固定槽602中心位置一侧的底垫主体1内部设有圆槽9，圆槽9内部连接有一号弹簧10，一号弹簧10另一端与紧压块8固定连接，当冰箱支座7卡接在二号固定槽602内部时，紧压块8会往两侧挤压滑动，同时一号弹簧10的反作用力使紧压块8夹紧冰箱支座7，使冰箱在底垫主体1内更加稳固，并且产生晃动时，一号弹簧10可以起到环能的效果。
其中：底垫主体1为环保型发泡聚丙烯材料，发泡聚丙烯材料环保，同时抗老化性能优，具有适度的硬度、柔软性，不会擦伤、碰伤与其接触的物体，具有较好的表面保护性，防止冰箱刮花。
工作原理：将冰箱底部前后侧的底沿卡在限位槽501内，冰箱底部左右侧的底沿卡接在卡槽6内，然后将冰箱滚轮11与冰箱支座7分别对应底垫主体1内的一号固定槽601、二号固定槽602卡接，当冰箱倾倒时，连接块2的斜面201先与地面接触，通过连接柱202与二号弹簧203缓冲震力，使冰箱在倾倒时得到足够的缓冲，并且连接块2的斜面201接触地面后，形成一定角度，冰箱不会与地面接触，防止冰箱磕碰损坏，当冰箱上下震动时，底座3、底垫主体1以及二号固定槽602内的紧压块8同时进行吸能，达到多级缓能的效果。
