技术领域
本实用新型涉及物流仓库技术领域，更具体的，涉及一种产品升降储物架技术领域。
背景技术
仓储物流(WarehousingLogistics)，就是利用自建或租赁库房、场地、储存、保管、装卸搬运、配送货物。但是现有的物流仓库由于堆放的物品多，从而使货架的高度都较高，此时在进行装卸货时就要操作叉车进行，且需要货架之间预留叉车的操作空间，从而导致仓库物流量得不到最大化。
实用新型内容
本实用新型旨在于解决现有的物流仓库由于堆放的物品多，从而使货架的高度都较高，此时在进行装卸货时就要操作叉车进行，且需要货架之间预留叉车的操作空间，从而导致仓库物流量得不到最大化的问题，从而提供一种物流仓库的产品升降储物架。
为实现上述目的，本实用新型提供如下技术方案：一种物流仓库的产品升降储物架，包括框架外壳、滑轨、底板、活动平台、底部凹槽、滑动支撑架、平台、活动平台二、滚轮、马达、液压杆和卡接柱，所述框架外壳左右两侧表面嵌套设置有滑轨，所述框架外壳内侧表面固定连接有底板，所述底板顶部表面卡接设置有活动平台，所述活动平台底部左右两侧嵌套设置有底部凹槽，所述框架外壳通过滑轨卡接设置有滑动支撑架，所述滑动支撑架内侧固定连接有平台，所述平台顶部表面卡接设置有活动平台二，所述活动平台二左右两侧转动连接有滚轮，所述滚轮一侧通过转轴固定连接有马达，所述活动平台二顶部表面卡接设置有液压杆，所述液压杆顶部表面固定连接有卡接柱。
进一步的优选方案：所述滑轨内部设置有拖链器，且拖链器与滑动支撑架呈卡接设置。
进一步的优选方案：所述底部凹槽分布有两个，且卡接柱均与卡接柱呈卡接设置。
进一步的优选方案：所述卡接柱顶部设置有橡胶垫，且橡胶垫表面设置有齿纹。
进一步的优选方案：所述滑动支撑架上下两端设置有倾斜支撑柱。
有益效果：该种物流仓库的产品升降储物架设置有滑轨，滑轨内部设置有拖链器，且拖链器与滑动支撑架呈卡接设置，使用时通过拖链器控制滑动支撑架在框架外壳中的滑轨上下移动，由于货物都是分类存放，所以需要将货物归类存放，所以存放不同物品时滑动支撑架会上升到不同位置的活动平台处，然后马达转动带动滚轮，从而使活动平台二向活动平台底部内侧移动，当活动平台二移动至活动平台底部时，液压杆上升将卡接柱托起，并将卡接柱卡接进底部凹槽中，从而使活动平台被托起，然后马达再次转动使活动平台二复位，然后滑动支撑架下降，此时只需要将货物整齐码放在活动平台上即可，然后滑动支撑架复位，在通过滚轮滚动使活动平台位于底板上方，然后液压杆复位将活动平台放置在底板上，通过该种过程使物流仓库在堆放货物时无需在狭窄的仓库内操作叉车，且进一步的减小储物架之间的间距，从而提高货物的存储量。
2、该种物流仓库的产品升降储物架设置有卡接柱，卡接柱顶部设置有橡胶垫，且橡胶垫表面设置有齿纹，当卡接柱与底部凹槽卡接时，表面设置有齿纹的橡胶垫能够进一步的提升卡接柱与底部凹槽的摩擦系数，从而提高摩擦力，从而使活动平台在移动时能更加的稳定，且由于滑动支撑架上下两端设置有倾斜支撑柱，进一步的提高滑动支撑架牢固性。
附图说明

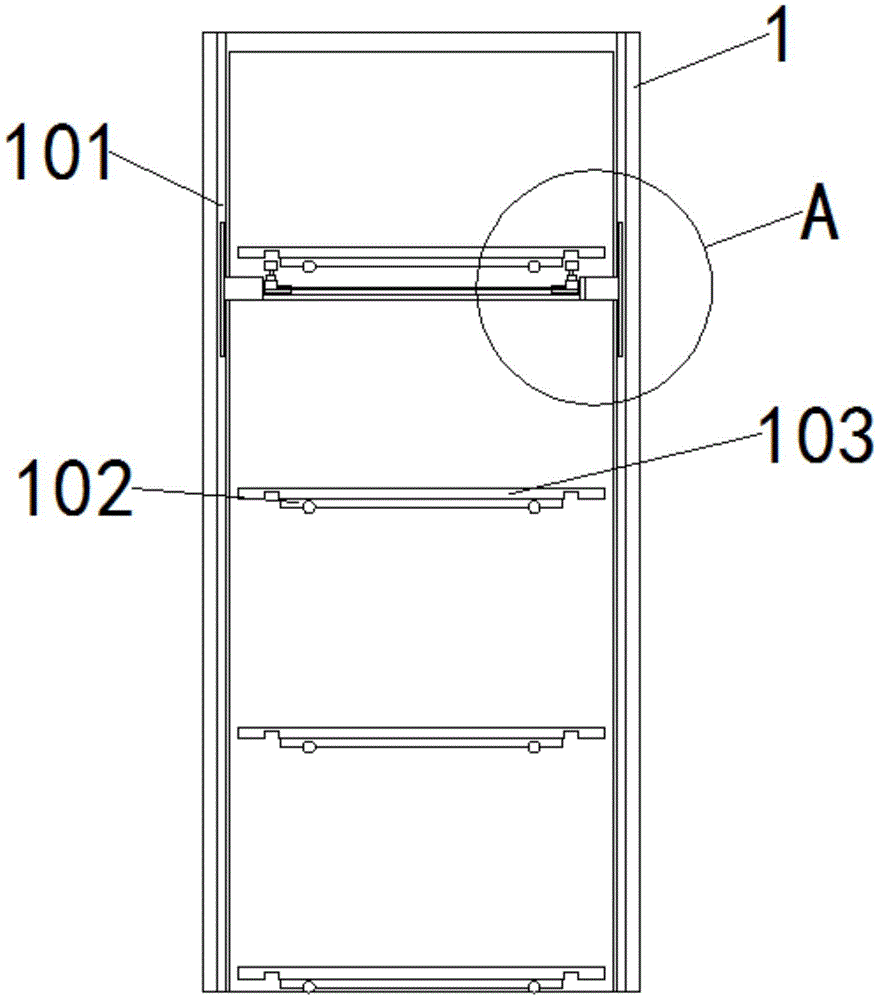

图1为本实用新型的整体正面结构示意图。
图2为本实用新型的图1的A处结构示意图。
图3为本实用新型的活动平台二侧面结构示意图。
图4为本实用新型的滑动支撑架侧面结构示意图。
图1-4中：1-框架外壳，101-滑轨，102-底板，103-活动平台，1031-底部凹槽，2-滑动支撑架，201-平台，3-活动平台二，302-滚轮，303-马达，304-液压杆，305-卡接柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型实施例中，一种物流仓库的产品升降储物架，包括框架外壳1、滑轨101、底板102、活动平台103、底部凹槽1031、滑动支撑架2、平台201、活动平台二3、滚轮302、马达303、液压杆304和卡接柱305，框架外壳1左右两侧表面嵌套设置有滑轨101，框架外壳1内侧表面固定连接有底板102，底板102顶部表面卡接设置有活动平台103，活动平台103底部左右两侧嵌套设置有底部凹槽1031，框架外壳1通过滑轨101卡接设置有滑动支撑架2，滑动支撑架2内侧固定连接有平台201，平台201顶部表面卡接设置有活动平台二3，活动平台二3左右两侧转动连接有滚轮302，滚轮302一侧通过转轴固定连接有马达303，活动平台二3顶部表面卡接设置有液压杆304，液压杆304顶部表面固定连接有卡接柱305。
进一步的，底部凹槽1031分布有两个，且卡接柱305均与卡接柱305呈卡接设置，从而时托起动作更加的稳定。
进一步的，滑轨101内部设置有拖链器，且拖链器与滑动支撑架2呈卡接设置，使用时通过拖链器控制滑动支撑架2在框架外壳1中的滑轨101上下移动，由于货物都是分类存放，所以需要将货物归类存放，所以存放不同物品时滑动支撑架2会上升到不同位置的活动平台103处，然后马达303转动带动滚轮302，从而使活动平台二3向活动平台103底部内侧移动，当活动平台二3移动至活动平台103底部时，液压杆304上升将卡接柱305托起，并将卡接柱305卡接进底部凹槽1031中，从而使活动平台103被托起，然后马达303再次转动使活动平台二3复位，然后滑动支撑架2下降，此时只需要将货物整齐码放在活动平台103上即可，然后滑动支撑架2复位，在通过滚轮302滚动使活动平台103位于底板102上方，然后液压杆304复位将活动平台103放置在底板102上，通过该种过程使物流仓库在堆放货物时无需在狭窄的仓库内操作叉车，且进一步的减小储物架之间的间距，从而提高货物的存储量。
进一步的，卡接柱305顶部设置有橡胶垫，且橡胶垫表面设置有齿纹，当卡接柱305与底部凹槽1031卡接时，表面设置有齿纹的橡胶垫能够进一步的提升卡接柱305与底部凹槽1031的摩擦系数，从而提高摩擦力，从而使活动平台103在移动时能更加的稳定，且由于滑动支撑架2上下两端设置有倾斜支撑柱，进一步的提高滑动支撑架2牢固性。
在使用本实用新型一种物流仓库的产品升降储物架时，首先，检查设备是否完整，是否组装到位，使用时通过拖链器控制滑动支撑架2在框架外壳1中的滑轨101上下移动，由于货物都是分类存放，所以需要将货物归类存放，所以存放不同物品时滑动支撑架2会上升到不同位置的活动平台103处，然后马达303转动带动滚轮302，从而使活动平台二3向活动平台103底部内侧移动，当活动平台二3移动至活动平台103底部时，液压杆304上升将卡接柱305托起，并将卡接柱305卡接进底部凹槽1031中，从而使活动平台103被托起，然后马达303再次转动使活动平台二3复位，然后滑动支撑架2下降，此时只需要将货物整齐码放在活动平台103上即可，然后滑动支撑架2复位，在通过滚轮302滚动使活动平台103位于底板102上方，然后液压杆304复位将活动平台103放置在底板102上，然后活动平台二3在退出即可。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
