技术领域
本实用新型涉及汽车用品技术领域，具体为一种汽车内用手机放置架。
背景技术
随着手机在导航方面的应用，在车辆行驶中供驾驶者摆放手机的手机支架也随后出现。现有的车载手机支架大多为单独的手机支架，类型大概可分为三类：磁吸式、卡扣式和自重力卡扣式，其应用位置一般为台面式、出风口式、前挡风玻璃式和CD插口式，现有的手机支架虽然多样，但是现有的手机放置架对于大多只能放置一种宽度的手机，由于现有的手机宽度不一，使得在更换手机的时候需要更换手机支架，具有一定的局限性，因此设置一种汽车内用手机放置架非常的必要。
实用新型内容
本实用新型旨在于解决上述背景技术存在的问题，提供一种汽车内用手机放置架，该装置通过设置有凹槽和弹簧，通过在底部横板和顶部横板均嵌入设置有凹槽，且在凹槽内焊接设置有弹簧，通过将夹取装置上的嵌入块嵌入于凹槽内，且嵌入块焊接于弹簧上，使得夹取装置可在凹槽内往外侧移动，使得弹簧处于拉伸状态，将手机放于夹取装置中间，弹簧的回弹力将夹取装置往内侧拉，从而使得夹取装置将手机夹住，使得可适用于不同宽度的手机放置。
为实现上述目的，本实用新型提供如下技术方案，一种汽车内用手机放置架，包括有底板、连接竖杆、底部横板、凹槽、弹簧、夹取装置和放置板，所述底板的上表面中央焊接设置有两根连接竖杆，所述连接竖杆的顶部焊接设置有底部横板，所述底部横板的外侧表面左右两侧嵌入设置有凹槽，所述凹槽的内侧上下表面中央嵌入设置有嵌入槽，所述凹槽的内部焊接设置弹簧，所述凹槽的内侧嵌入设置有夹取装置，所述底部横板的底部表面中央焊接设置有放置板，所述放置板的上表面间隔设置有多个阻挡块，所述底部横板的上表面焊接设置有两根竖板，所述两根竖板的顶部焊接设置有顶部横板，所述底板的底部表面焊接设置有多个吸盘；
所述夹取装置包括有弧形块、嵌入块、凸条和滚轮，所述弧形块的一侧外表面焊接设置有嵌入块，所述嵌入块的上下表面均焊接设置有凸条，所述嵌入块的表面四个角落均焊接设置有滚轮。
进一步的优选方案，所述顶部横板上也设置有于底部横板上相同的凹槽、嵌入槽、弹簧和夹取装置。
进一步的优选方案，所述嵌入块嵌入于凹槽内滑动连接，且凸条嵌入于嵌入槽滑动连接。
进一步的优选方案，所述弹簧一端焊接于嵌入块上。
进一步的优选方案，所述阻挡块设置有5-6个且每两个之间的间隔为1.5cm-2cm。
进一步的优选方案，所述放置板、阻挡块和弧形块均为橡胶材质。
有益效果：
(1)该装置通过设置有凹槽和弹簧，通过在底部横板和顶部横板均嵌入设置有凹槽，且在凹槽内焊接设置有弹簧，通过将夹取装置上的嵌入块嵌入于凹槽内，且嵌入块焊接于弹簧上，使得夹取装置可在凹槽内往外侧移动，使得弹簧处于拉伸状态，将手机放于夹取装置中间，弹簧的回弹力将夹取装置往内侧拉，从而使得夹取装置将手机夹住，使得可适用于不同宽度的手机放置。
(2)该装置通过设置有放置板和阻挡条，通过在底部横板底部表面中央焊接设置有放置板，且在放置板上表面焊接设置有多条阻挡条，且阻挡条之间的间距为1.5cm-2cm，使得当放于不同的两个阻挡条之间使得手机的放置后的倾斜度不同，使得可根据不同人的需求，使得更加方便观看手机屏幕。
附图说明

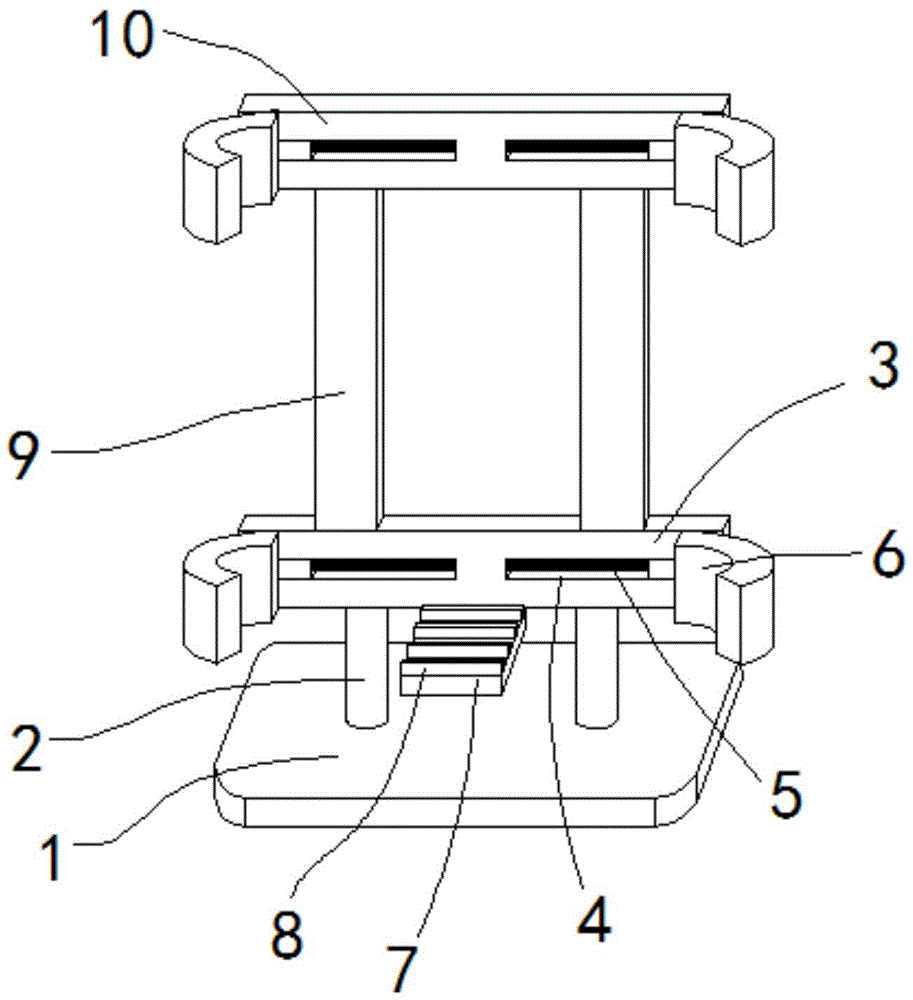

图1为本实用新型的整体结构示意图。
图2为本实用新型的底板底部结构示意图。
图3为本实用新型的局部结构示意图。
图4为本实用新型的夹取装置结构示意图。
图1-4中：1-底板、2-连接竖杆、3-底部横板、4-凹槽、401-嵌入槽、5-弹簧、6-夹取装置、601-弧形块、602-嵌入块、603-凸条、604-滚轮、7-放置板、8-阻挡块、9-竖板、10-顶部横板、11-吸盘。
具体实施方式
请参阅图1至4，本实用新型实施例中一种汽车内用手机放置架，包括有底板1、连接竖杆2、底部横板3、凹槽4、弹簧5、夹取装置6和放置板7，底板1的上表面中央焊接设置有两根连接竖杆2，连接竖杆2的顶部焊接设置有底部横板3，底部横板3的外侧表面左右两侧嵌入设置有凹槽4，凹槽4的内侧上下表面中央嵌入设置有嵌入槽401，凹槽4的内部焊接设置弹簧5，凹槽4的内侧嵌入设置有夹取装置6，底部横板3的底部表面中央焊接设置有放置板7，放置板7的上表面间隔设置有多个阻挡块8，底部横板3的上表面焊接设置有两根竖板9，两根竖板9的顶部焊接设置有顶部横板10，底板1的底部表面焊接设置有多个吸盘11；
夹取装置6包括有弧形块601、嵌入块602、凸条603和滚轮604，弧形块601的一侧外表面焊接设置有嵌入块602，嵌入块602的上下表面均焊接设置有凸条603，嵌入块602的表面四个角落均焊接设置有滚轮604。
进一步的，顶部横板10上也设置有于底部横板3上相同的凹槽4、嵌入槽401、弹簧5和夹取装置6，使得可将手机上端和下端夹住。
进一步的，嵌入块602嵌入于凹槽4内滑动连接，且凸条603嵌入于嵌入槽401滑动连接。
进一步的，弹簧5一端焊接于嵌入块602上，弹簧5可将夹取装置6固定住。
进一步的，阻挡块8设置有5-6个且每两个之间的间隔为1.5cm-2cm，方便嵌入手机。
进一步的，放置板7、阻挡块8和弧形块601均为橡胶材质，使得手机放于其中不会受到损伤。
在使用本实用新型一种汽车内用手机放置架时，首先将装置安装好，然后将放于车上，用底板1底部的吸盘11吸附于汽车，通过往外侧移动两个夹取装置6，使得夹取装置6中嵌入块601在凹槽4内滑动，且凸条602在嵌入槽401内滑动，且弹簧5处于拉伸状态，然后将手机放于夹取装置6之间，通过固将手机底部放于不同的阻挡块8之间调整手机的倾斜度，使得适合观察手机内的内容。
