技术领域
本实用新型涉及手机配件技术领域，具体为一种手机壳。
背景技术
手机壳可以保护手机，以防硬物在手机屏幕或机身上留下划痕，并且手机壳上可以DIY上各种各样图案，有美容、时尚的作用。
当手机掉落时，绝大数情况下都是手机的边角先着地，而边角面积小，所以边角在撞击时受到的冲击力非常大，之后集中在一起的冲击力传递到手机屏幕将屏幕震裂，因此屏幕摔裂大多都是从边角开始，而现在目前大多数的手机壳防摔、减震效果有限，为此我们提出了一种安全保护结构的手机壳，以解决上述提出的技术问题。
实用新型内容
本实用新型的主要目的为提供一种安全保护结构的手机壳以解决上述提出手机掉落边角在撞击时受到的冲击力非常大，冲击力传递到手机屏幕将屏幕震裂的问题，通过在边框四个角设置弹性边角，可以在手机掉落时极大的缓冲撞击时产生的冲击力，减小屏幕被摔裂的概率。
为实现上述目的，本实用新型提供了一种安全保护结构的手机壳，包括底壳、边框、弹性边角，所述边框固定连接在底壳的上方，所述弹性边角的两端面活动嵌入于边框的空缺处，所述弹性边角的两端面均固定连接有弹簧，所述弹簧的另一侧固定连接在边框的内部，所述底壳包括有导热塑料层、导热硅胶层、钢化塑料层，所述导热塑料层的下方粘合有导热硅胶层，所述导热硅胶层的下方粘合有钢化塑料层，所述钢化塑料层的内部开设有大量散热孔，所述散热孔贯穿钢化塑料层。
进一步的，所述边框材料为PC/ABS钢化塑料。
进一步的，所述弹性边角的数量为4个，所述弹性边角为弹性材质弹性边角，分别设置在边框的四个角，且弹性边角与边框之间存有间隙。
进一步的，所述弹簧固定设置在边框的内部，且边框内部开设有放置弹簧的盲孔。
进一步的，所述导热塑料层的基体材料为PC，填料为高导热碳粉。
进一步的，所述钢化塑料层为PC/ABS钢化塑料。
本实用新型提供了一种安全保护结构的手机壳，具有以下有益效果:
1、该种安全保护结构的手机壳设置有减震防摔的功能，通过在边框的四个角设置弹性边角，可以在手机掉落时极大的缓冲撞击时产生的冲击力，减小屏幕被摔裂的概率。
2、该种安全保护结构的手机壳设置有高效散热的功能，通过在底壳上设置导热塑料层、导热硅胶层、散热孔，能够帮助手机快速散热，防止手机温度过高影响手机性能。
附图说明
图1为本实用新型一种安全保护结构的手机壳的立体结构图。

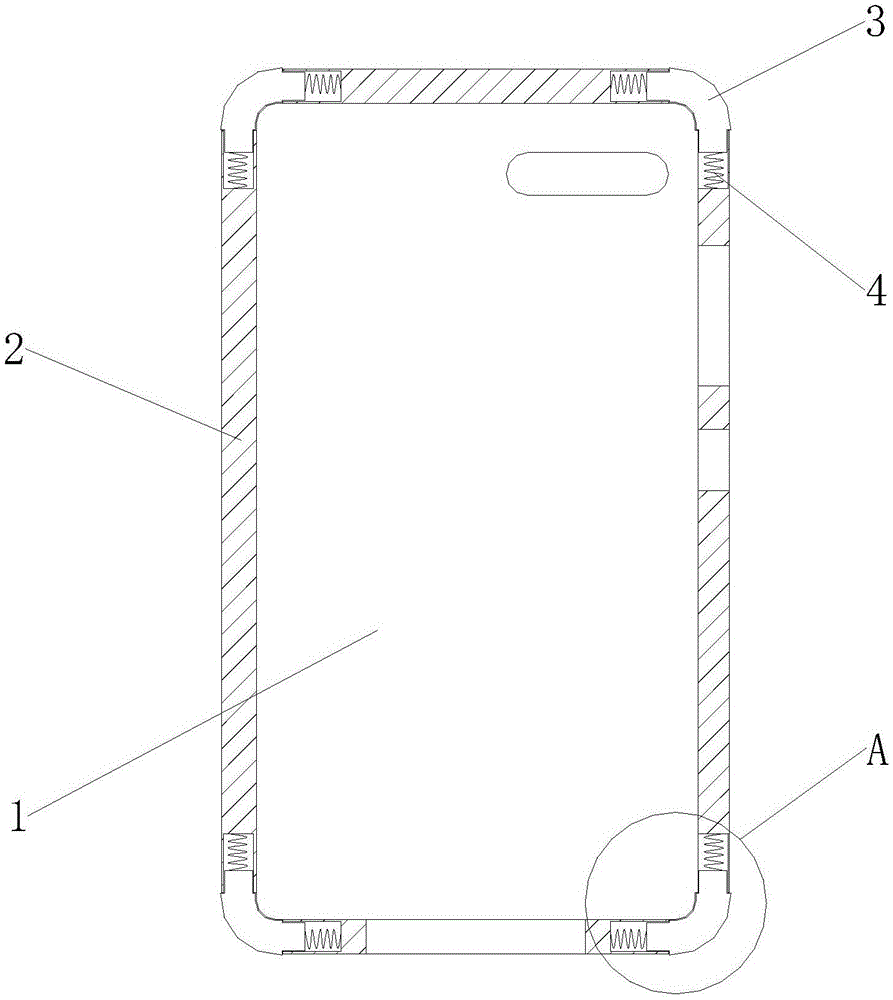

图2为本实用新型一种安全保护结构的手机壳的正面结构剖视图。
图3为本实用新型一种安全保护结构的手机壳的图2的A处局部放大图。
图4为本实用新型一种安全保护结构的手机壳的图1的A-A＇截面图。
图5为本实用新型一种安全保护结构的手机壳的背面立体结构图。
图1-5中：1-底壳，2-边框，3-弹性边角，4-弹簧，5-导热塑料层，6-导热硅胶层，7-钢化塑料层，8-散热孔。
具体实施方式
应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
下面将结合本实用新型的实施例中的附图，对本实用新型的实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
需要说明，本实用新型的实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变的连接可以是直接连接，也可以是间接连接。
请参阅图1至图5，为本实用新型一实施例中的一种安全保护结构的手机壳的立体结构图、正面结构剖视图、图2的A处局部放大图和图1的A-A＇截面图。
本实用新型提供一种安全保护结构的手机壳，包括底壳1、边框2、弹性边角3，边框2固定连接在底壳1的上方，弹性边角3的两端面活动嵌入于边框2的空缺处，弹性边角3的两端面均固定连接有弹簧4，弹簧4的另一侧固定连接在边框2的内部，底壳1包括有导热塑料层5、导热硅胶层6、钢化塑料层7，导热塑料层5的下方粘合有导热硅胶层6，导热硅胶层6的下方粘合有钢化塑料层7，钢化塑料层7的内部开设有大量散热孔8，散热孔8贯穿钢化塑料层7。
本实用新型中，边框2材料为PC/ABS钢化塑料。
本实用新型中，弹性边角3的数量为4个，弹性边角3为弹性材质弹性边角3，分别设置在边框2的四个角，且弹性边角3与边框2之间存有间隙。
本实用新型中，弹簧4固定设置在边框2的内部，且边框2内部开设有放置弹簧4的盲孔。
本实用新型中，导热塑料层5的基体材料为PC，填料为高导热碳粉。
本实用新型中，钢化塑料层7为PC/ABS钢化塑料。
在使用本实用新型一种安全保护结构的手机壳时，弹性边角3通过弹簧4弹性，能够在手机掉落到地上的时候能够缓解撞击产生的冲击力，保护手机屏幕不被震裂，边框2能够保护手机外周不被划伤，而底壳1上的导热塑料层5能够将使用手机时产生的热量进行吸收导热，并且导热硅胶层6能够进一步导热，且导热硅胶层6也能起到减震作用，钢化塑料层7能够保护手机不被划伤，而钢化塑料层7上的散热孔8能够将导热硅胶层6的热量散发，并且当把手机壳拿到手上时，底壳1背面大量的散热孔8也能够起到防滑的作用。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
