技术领域
本实用新型涉及PVC管技术领域，具体来说，涉及一种PVC管多端分流结构。
背景技术
在现有技术中，PVC管分流结构均为两端或者三端分流，在需要多段分流时，举要将多个两端或者三端组合才能完成，十分的不方便，因此，急需一种PVC管多端分流结构。
实用新型内容
(一)技术问题
本实用新型是一种PVC管多端分流结构，以解决上述PVC管分流结构均为两端或者三端分流，在需要多段分流时，举要将多个两端或者三端组合才能完成，十分的不方便的问题。
(二)技术方案
本实用新型提供了一种PVC管多端分流结构,包括：主管、分流管、卡槽、分流左管、密封环、调节筒、密封圈和分流右管，所述主管外壁设有若干分流管，所述主管两端外壁均固定连接设有卡槽，所述主管两端均活动连接设有调节筒，所述主管左端内部活动连接设有分流左管，所述主管右端内部活动连接设有分流右管，所述主管两端均固定连接设有密封圈，所述分流左管一端固定连接设有密封环。
优选的，所述分流左管与分流右管结构相同，且呈对称设置。
优选的，所述调节筒内部一端固定连接设有凸起，且凸起与卡槽镶嵌。
优选的，所述密封环外壁直径大于主管内壁直径。
优选的，所述分流管均成十字架设置。
优选的，所述分流左管与分流右管外壁设有螺纹，且与调节筒内壁螺纹啮合。
(三)有益效果
1、本实用新型通过设置主、分流管、分流左管和分流右管，使PVC管多端分流结构可以选择性的进行分流。
2、本实用优点在于通过设置密封环和密封圈，使分流左管和分流右管与主管内部形成密封结构，使水不易泄漏。
附图说明

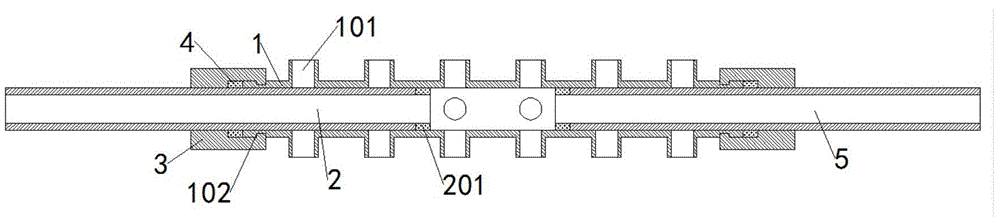

图1是本实用新型的整体剖面图。
图2是本实用新型的主管剖面图。
在图1至图2，部件名称或线条与附图编号的对应关系为：
主管-1，分流管-101，卡槽-102，分流左管-2，密封环-201，调节筒-3，密封圈-4，分流右管-5。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1-2，本实用新型一种PVC管多端分流结构,包括：主管1、分流管101、卡槽102、分流左管2、密封环201、调节筒3、密封圈4和分流右管5，主管1外壁设有若干分流管101，主管1两端外壁均固定连接设有卡槽102，主管1两端均活动连接设有调节筒3，主管1左端内部活动连接设有分流左管2，主管1右端内部活动连接设有分流右管5，主管1两端均固定连接设有密封圈4，分流左管2一端固定连接设有密封环201。
其中，分流左管2与分流右管5结构相同，且呈对称设置，且分流左管2与分流右管5长度均大于主管1的长度，当进行分流时，可以将分流左管2与分流右管5左右调节，使不同的分流管101可以选择性的连接，也可将分流左管2与分流右管5连接在一起，使分流左管2与分流右管5贯穿连接。
其中，调节筒4内部一端固定连接设有凸起，且凸起与卡槽102镶嵌，使调节筒4在转动时，不会从主管1的两端脱落下来。
其中，密封环201外壁直径大于主管1内壁直径，使密封环201可以挤压主管1的内壁形成密封结构。
其中，分流管101均成十字架设置，使PVC管多端分流结构可以选择性的选择不同的分流管101进行分流，且可以在分流管101的出水口安装阀门来控制。
其中，分流左管2与分流右管5外壁设有螺纹，且与调节筒3内壁螺纹啮合，当转动调节筒3时，可以使分流左管2与分流右管5左右移动，改变分流左管2与分流右管5在主管1内的位置。
使用时：首先将分流左管2与分流右管5一端结在进水口，一端接在出水口；
分流管101接好水管；
当将水流贯穿分流时，将分流左管2与分流右管5均往主管1的中间拧，使分流左管2与分流右管5连接在一起，使水流在分流左管2和分流右管5内部贯穿分流；
当选择性分流时，可以将分流左管2与分流右管5拧到相应的分流管101两端，使水流可以从该处分流管进行分流，且可以在分流管外部安装阀门在控制。
