技术领域
本实用新型涉及PVC管技术领域，尤其涉及一种管道生产传送用装置。
背景技术
PVC管主要成分为聚氯乙烯，加入其他成分来增强其耐热性、韧性、延展性的一种材料。这种表面膜的最上层是漆，中间的主要成分是聚氯乙烯，最下层是背涂粘合剂，其中在PVC管生产的过程中通过运输装置来传送，现有的运输装置不方便调整运输的空间，无法对运输的物品进行固定使PVC管在运输的过程中容易脱离，因此解决以上问题提供一种PVC管生产传送用松紧调节装置。
实用新型内容
本实用新型的目的是为了解决上述技术中存在的缺点，而提出的一种PVC管生产传送用松紧调节装置，该装置当PVC管运输到传送板时使传送板自动折叠，再通过导流板的结构自动形成V字形状，从而保证传送板在输送物料时达到一个V字形，从而提高输送物料的量，降低了输送时间，然后再通过支撑框落入到第一滑轮上，达到输送的效果，具有良好的实用性。
为了实现上述目的，本实用新型采用了如下技术方案：
一种PVC管生产传送用松紧调节装置，包括传送台和调整台，所述传送台的一侧固定安装有调整台；
所述传送台包括内框、连接座、第一滑轮、连接杆、导流板、固定杆、轨道、第二滑轮、传送板、合页、支撑框、调节螺丝，所述传送台的内部固定安装有内框，所述内框的底部固定安装有连接座，所述连接座的顶部活动连接有第一滑轮，所述第一滑轮左右两侧均固定安装有连接杆，所述连接杆的一端固定安装有导流板，所述导流板的一端固定安装有固定杆，所述固定杆的上方固定安装有轨道，所述轨道的表面活动连接有第二滑轮，所述第二滑轮的上方活动连接有传送板，所述传送板的上方固定安装有合页，所述传送板的底端活动连接有支撑框；
所述调整台包括平台、电机、转动杆、旋转台，所述调整台的内部固定安装有平台，所述平台的上方固定安装有电机，所述电机的上方活动连接有转动杆，所述转动杆的顶部活动连接有旋转台。
作为上述技术方案的进一步描述：所述内框为梯形状，且内框在传送台的内部均设有若干个，而每个内框之间的距离为5cm-8cm。
作为上述技术方案的进一步描述：所述导流板均为向下倾斜45度，且导流板通过固定杆设在内框的内壁，而导流板与轨道的底端紧密相贴。
作为上述技术方案的进一步描述：所述传送板分为两块板组成，且两块之间通过合页活动连接。
作为上述技术方案的进一步描述：所述支撑框从传送板前端的中间连接至后端的中间。
作为上述技术方案的进一步描述：所述支撑框为中空结构，且厚度要大于传送板的厚度。
作为上述技术方案的进一步描述：所述电机通过外界接电与旋转台电性连接。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，首先调整调节螺丝松紧度，当PVC管运输到传送板时通过重量让传送板自动折叠，再通过导流板的结构让传送板自动形成V字形状，从而保证传送板在输送物料时达到一个V字形，让物品在运输的过程中能够固定，然后再通过支撑框落入到第一滑轮上，达到输送的效果，具有良好的实用性。
2、其次，当PVC管要进入传送板时由于堆积过多容易导致林乱，无法使PVC管能够方便的进入传送板，然后通过外界接电启动电机带动旋转台转动，让PVC管能够更容易的流入传送板上，从而提高输送物料的量，降低了输送时间。
附图说明

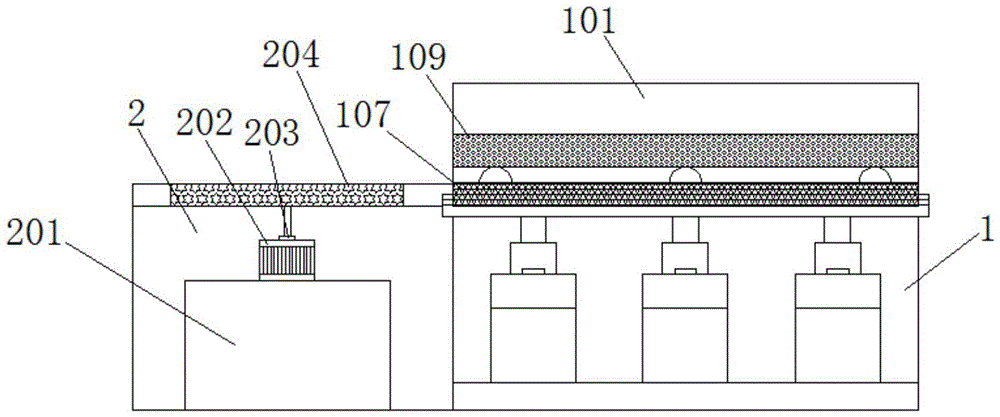

图1为本实用新型中整体结构侧面剖面示意图；
图2为本实用新型中传送台正面结构示意图；
图3为本实用新型中整体结构俯视示意图。
图例说明：
传送台1；内框101；连接座102；第一滑轮103；连接杆104；导流板105；固定杆106；轨道107；第二滑轮108；传送板109；合页110；支撑框111；调节螺丝112；调整台2；平台201；电机202；转动杆203；旋转台204。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-3，一种PVC管生产传送用松紧调节装置，包括传送台1和调整台2，传送台1的一侧固定安装有调整台2；
传送台1包括内框101、连接座102、第一滑轮103、连接杆104、导流板105、固定杆106、轨道107、第二滑轮108、传送板109、合页110、支撑框111、调节螺丝112，传送台1的内部固定安装有内框101，内框101的底部固定安装有连接座102，连接座102的顶部活动连接有第一滑轮103，第一滑轮103左右两侧均固定安装有连接杆104，连接杆104的一端固定安装有导流板105，导流板105的一端固定安装有固定杆106，固定杆106的上方固定安装有轨道107，轨道107的表面活动连接有第二滑轮108，第二滑轮108的上方活动连接有传送板109，传送板109的上方固定安装有合页110，传送板109的底端活动连接有支撑框111；
调整台2包括平台201、电机202、转动杆203、旋转台204，调整台2的内部固定安装有平台201，平台201的上方固定安装有电机202，电机202的上方活动连接有转动杆203，转动杆203的顶部活动连接有旋转台204。
其中，内框101为梯形状，且内框101在传送台1的内部均设有若干个，而每个内框101之间的距离为5cm-8cm，通过多个，内框101来固定滑轨107带动传送板109进行运输，防止物品过重导致传送台1损坏，增加传送台1的稳定性。
其中，导流板105均为向下倾斜45度，且导流板105通过固定杆106设在内框101的内壁，而导流板105与轨道107的底端紧密相贴，使传送板109通过导流板105的结构落入时让传送板109能够自动形成V字形状，从而保证传送板109在输送物料时达到一个V字形，让物品在运输的过程中能够固定。
其中，传送板109分为两块板组成，且两块之间通过合页110活动连接，当PVC管运输到传送板109时通过重量让传送板109自动折叠让使运输空间能够变的狭窄，从而保证了PVC管在运输的过程的稳固性，防止发生脱落。
其中，支撑框111从传送板109前端的中间连接至后端的中间，让传送板109能够自由折叠，同时来固定折叠后的传送板109，防止传送板109发生变形。
其中，支撑框111为中空结构，且厚度要大于传送板109的厚度，当传送板109折叠后的一端能够进入支撑框111的内部，然后再通过支撑框111落入到第一滑轮103上，达到输送的效果，具有良好的实用性。
其中，电机202通过外界接电与旋转台204电性连接，通过外界接电启动电机202带动旋转台204转动，让PVC管能够更容易的流入传送板109上，从而提高输送物料的量，降低了输送时间。
工作原理：使用时，首先本实用新型通过调整调节螺丝112松紧度，当PVC管运输到传送板109时通过重量让传送板109自动折叠，再通过导流板105的结构让传送板109自动形成V字形状，从而保证传送板109在输送物料时达到一个V字形，让物品在运输的过程中能够固定，然后再通过支撑框111落入到第一滑轮103上，达到输送的效果，具有良好的实用性，接着当PVC管要进入传送板时由于堆积过多容易导致林乱，无法使PVC管能够方便的进入传送板109，通过外界接电启动电机202带动旋转台204转动，让PVC管能够更容易的流入传送板109上，从而提高输送物料的量，降低了输送时间。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
