技术领域
本实用新型涉及家用电器领域，具体为一种冰箱层架。
背景技术
冰箱是保持恒定低温的一种制冷设备，也是一种使食物或其他物品保持恒定低温冷态的民用产品，箱体内有压缩机、制冰机用以结冰的柜或箱，带有制冷装置的储藏箱。
随着生活水平的提高，人们对于食品的要求也随步提高，食品的种类愈发多样化，对冰箱内的食品的分类放置变得重要起来，功能单一的层架已经无法满足人们的日常需求，且冰箱内的照明灯往往设置在冰箱的顶部，当冰箱内放置满食材时，光源会被食材遮挡，底部缺乏光照，不利于人们对食材的选用。
实用新型内容
本实用新型的目的旨在于提供一种冰箱层架结构。
为实现上述目的，本实用新型提供如下技术方案：
一种冰箱层架结构，包括玻璃面板，玻璃面板的上下表面都贴有pet扩散膜，玻璃面板的四周分别安装有左边框、右边框、后边框与前面板，左边框的内部设置有LED灯带，在LED灯带的两侧设置有反光片，右边框的内部设置有活性炭仓，在后边框与前面板上都设置有挂孔，在前面板的左侧设置有光感元件与电池盖，在前面板的右侧设置有活性炭仓盖，在前面板与后边框的挂孔内，安装有挂板，挂板上悬挂有酒架与储物架。
作为本实用新型进一步的方案：在玻璃面板的上下表面都贴有pet扩散膜。
作为本实用新型进一步的方案：左边框内设置有凹槽，凹槽两侧设置有反光片，使凹槽呈梯形，在梯形凹槽的底部安装有LED灯带。
作为本实用新型进一步的方案：右边框的内设置有活性炭仓，活性炭仓的底部开有通孔与冰箱内空间接触。
作为本实用新型进一步的方案：前面板的左侧设置有光感元件。
作为本实用新型进一步的方案：前面板与后边框上分别设置有四个挂孔，相邻挂孔之间距离相等，挂孔内安装有挂板。
作为本实用新型进一步的方案：挂板整体呈U型，在挂板的四角设置有四个90°的挂钩。
有益效果
1.本实用新型的右边框内设置有活性炭仓，用于放置活性炭颗粒，可以过滤冰箱内空气，减少异味与食材串味的现象。
2.本实用新型的前面板左侧设置有光感元件，当有光照时，会对左边框内LED灯带进行通电，为冰箱底部补充光源，方便人员对食材进行挑选。
3.本实用新型的前面板与后框架上设置有挂孔，挂孔内安装有挂板，挂板上可以放置酒架与储物架，增加冰箱内空间的分类，方便使用。
附图说明

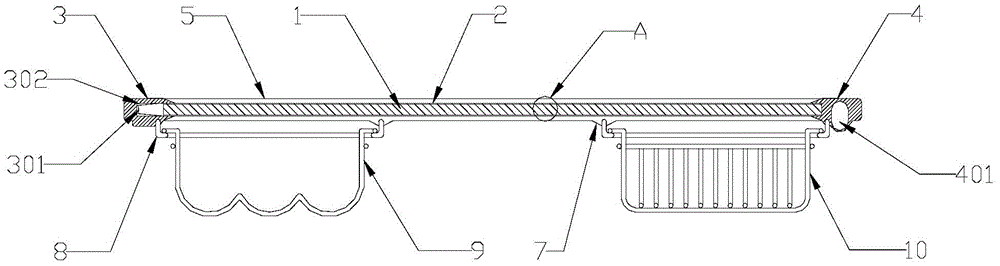

图1为本实用新型的整体结构剖视图。
图2为本实用新型的A处结构放大图。
图3为本实用新型的前面板结构示意图。
图4为本实用新型的侧面结构示意图。
图5为本实用新型的挂板结构示意图。
图1-5中：1-玻璃面板，2-pet扩散膜，3-左边框，301-LED灯带，302-反光片，4-右边框，401-活性炭仓，5-后边框，6-前面板，601-光感元件，602-电池盖，603-活性炭仓盖，7-挂孔，8-挂板，9-酒架，10-储物架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型实施例中，一种冰箱层架结构，包括玻璃面板1，pet扩散膜2，左边框3，LED灯带301，反光片302，右边框4，活性炭仓401，后边框5，前面板6，光感元件601，电池盖602，活性炭仓盖603，挂孔7，挂板8，酒架9，储物架10，玻璃面板1的上下表面都贴有pet扩散膜2，玻璃面板1的四周分别安装有左边框3、右边框4、后边框5与前面板6，左边框3的内部设置有LED灯带301，在LED灯带301的两侧设置有反光片302，右边框4的内部设置有活性炭仓401，在后边框5与前面板6上都设置有挂孔7，在前面板6的左侧设置有光感元件601与电池盖602，在前面板6的右侧设置有活性炭仓盖603，在前面板6与后边框5的挂孔内，安装有挂板8，挂板8上悬挂有酒架9与储物架10。
其中：在玻璃面板1的上下表面都贴有pet扩散膜2，能对左边框3内出来的光源进行散射，使光照更整体更均匀。
其中：左边框3内设置有凹槽，凹槽两侧设置有反光片302，使凹槽呈梯形，在梯形凹槽的底部安装有LED灯带301，能对LED灯带301发出的光照进行折射，使更多的光线向玻璃面板内照射，增加发光效果。
其中：右边框4的内设置有活性炭仓401，活性炭仓401的底部开有通孔与冰箱内空间接触，便于活性炭的放置，可以放置冰箱内食材串味，减少异味产生。
其中：前面板6的左侧设置有光感元件601，控制LED灯带301的供电，当有光照时会对LED灯带301进行供电。
其中：前面板6与后边框5上分别设置有四个挂孔7，相邻挂孔7之间距离相等，挂孔7内安装有挂板8，方便储物架10的安装，对冰箱内食材进行更细致的分类，且储物架10位置可自定义。
其中：挂板8整体呈U型，在挂板8的四角设置有四个90°的挂钩，使挂板8可以稳定的固定在挂孔7内。
在使用本实用新型时，将电池盖302打开，将七号电池装入，盖好电池盖302，将活性炭颗粒倒入活性炭仓401内，将活性炭仓盖603盖好，根据自己的需要安装挂板8、酒架9与储物架10，将左边框3与右边框4对准冰箱内层架卡槽卡入，当冰箱门打开，光感元件601被光线照射，对LED灯带301进行供电，光线经过反光片302的反射与pet扩散膜2的散射，对冰箱底部进行光照补充，方便人员对食材的挑选，冰箱关闭后，光感元件601没有光线照射，停止LED灯带301的供电，光源熄灭。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
