技术领域
本实用新型涉及农业机械加工技术领域，具体为一种碾碎效果好的玉米种子加工用碾碎装置。
背景技术
在玉米种子加工碾碎的过程中，会使用到玉米加工用碾碎装置，而现有玉米加工碾碎装置的方式太过单一，玉米种子经过一次碾碎就直接排出，这就造成玉米种子的碾碎效果差，一些玉米没有被完全碾碎，还需要挑拣出来重新进行碾碎，给使用者带来了极大的不便。
实用新型内容
本实用新型的目的在于提供一种碾碎效果好的玉米种子加工用碾碎装置，具备碾碎效果好的优点，解决了现有玉米种子加工用碾碎装置碾碎效果差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种碾碎效果好的玉米种子加工用碾碎装置，包括碾碎机，所述碾碎机的顶部连通有进料管，所述进料管的内腔设置有挡板，所述挡板前侧与后侧的左侧均固定连接有限位块，所述进料管内腔的前侧与后侧均开设有与限位块配合使用的限位槽，所述挡板的右侧贯穿进料管并固定连接有拉杆，所述拉杆的右侧固定连接有握把，所述碾碎机的底部固定连接有安装板，所述安装板的底部固定连接有支撑腿，所述安装板的底部固定连接有碾碎箱，所述碾碎箱的顶部连通有输料管，所述输料管的顶部贯穿安装板并与碾碎机连通，所述碾碎箱的底部连通有导流壳，所述导流壳的底部连通有出料管，所述出料管的底部套设有管盖，所述碾碎箱的后侧固定连接有设备箱，所述设备箱内腔的后侧固定连接有电机，所述电机输出端的前侧固定连接有第一旋转杆，所述第一旋转杆的表面套设有主动齿轮，所述电机的右侧设置有第二旋转杆，所述第二旋转杆的表面套设有从动齿轮，所述主动齿轮与从动齿轮啮合，所述第一旋转杆和第二旋转杆的前侧均依次贯穿设备箱和碾碎箱延伸至碾碎箱的内腔并套设有碾压滚筒。
优选的，所述支撑腿的数量为四个，且均匀分布于安装板的底部。
优选的，所述第一旋转杆的表面与设备箱和碾碎箱的连接处均通过第一轴承活动连接，所述第二旋转杆的表面与设备箱和碾碎箱的连接处均通过第二轴承活动连接。
优选的，所述握把的表面设置防滑纹，所述安装板的顶部开设有与输料管配合使用的通孔。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置碾碎机、拉杆、握把、进料管、挡板、限位槽、限位块、输料管、碾碎箱、第一旋转杆、支撑腿、导流壳、管盖、出料管、碾压滚筒、第二旋转杆、安装板、电机、设备箱、主动齿轮和从动齿轮的配合，解决了现有玉米种子加工用碾碎装置碾碎效果差的问题，该玉米种子加工用碾碎装置，具备碾碎效果好的优点，值得推广。
2、本实用新型通过设置支撑腿，能够起到支撑安装板的作用，通过设置碾碎机，能够对玉米种子碾碎，通过设置握把，能够便于使用者拉动拉杆，通过设置限位槽和限位块，起到限位的作用，能够限制挡板的移动轨迹，通过设置导流壳，能够起到导流的作用，方便碾碎后的玉米落下，通过设置管盖，能够起到对出料管封闭的作用，通过设置两个碾压滚筒，能够对玉米进行二次碾碎，通过设置设备箱，能够起到保护电机的作用，通过设置第一轴承，能够便于第一旋转杆的安装和使用，通过设置第二轴承，能够便于第二旋转杆的安装和使用，通过设置防滑纹，能够增大握把与使用者手之间的摩擦力，通过设置通孔，能够方便输料管的安装。
附图说明

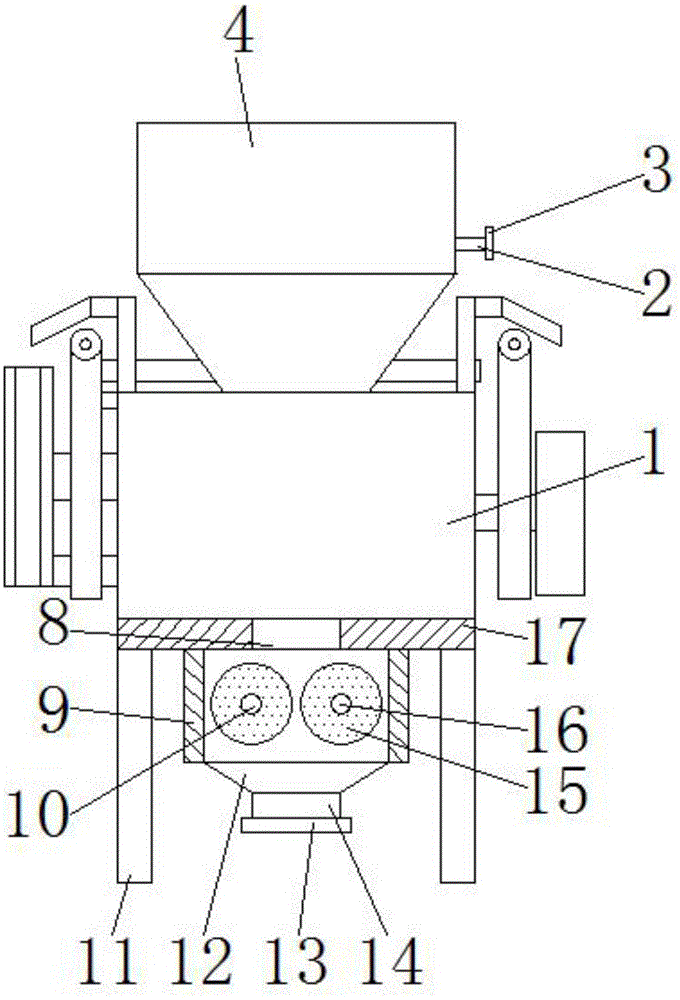

图1为本实用新型结构示意图。
图2为本实用新型碾碎箱和设备箱的左视图。
图3为本实用新型碾碎箱和设备箱的俯视剖视图。
图4为本实用新型局部结构的俯视图。
图中：1碾碎机、2拉杆、3握把、4进料管、5挡板、6限位槽、7限位块、8输料管、9碾碎箱、10第一旋转杆、11支撑腿、12导流壳、13管盖、14出料管、15碾压滚筒、16第二旋转杆、17安装板、18电机、19设备箱、20主动齿轮、21从动齿轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种碾碎效果好的玉米种子加工用碾碎装置，包括碾碎机1，碾碎机1的顶部连通有进料管4，进料管4的内腔设置有挡板5，挡板5前侧与后侧的左侧均固定连接有限位块7，进料管4内腔的前侧与后侧均开设有与限位块7配合使用的限位槽6，挡板5的右侧贯穿进料管4并固定连接有拉杆2，拉杆2的右侧固定连接有握把3，碾碎机1的底部固定连接有安装板17，安装板17的底部固定连接有支撑腿11，安装板17的底部固定连接有碾碎箱9，碾碎箱9的顶部连通有输料管8，输料管8的顶部贯穿安装板17并与碾碎机1连通，碾碎箱9的底部连通有导流壳12，导流壳12的底部连通有出料管14，出料管14的底部套设有管盖13，碾碎箱9的后侧固定连接有设备箱19，设备箱19内腔的后侧固定连接有电机18，电机18输出端的前侧固定连接有第一旋转杆10，第一旋转杆10的表面套设有主动齿轮20，电机18的右侧设置有第二旋转杆16，第二旋转杆16的表面套设有从动齿轮21，主动齿轮20与从动齿轮21啮合，第一旋转杆10和第二旋转杆16的前侧均依次贯穿设备箱19和碾碎箱9延伸至碾碎箱9的内腔并套设有碾压滚筒15，支撑腿11的数量为四个，且均匀分布于安装板17的底部，第一旋转杆10的表面与设备箱19和碾碎箱9的连接处均通过第一轴承活动连接，第二旋转杆16的表面与设备箱19和碾碎箱9的连接处均通过第二轴承活动连接，握把3的表面设置防滑纹，安装板17的顶部开设有与输料管8配合使用的通孔，通过设置支撑腿11，能够起到支撑安装板17的作用，通过设置碾碎机1，能够对玉米种子碾碎，通过设置握把3，能够便于使用者拉动拉杆2，通过设置限位槽6和限位块7，起到限位的作用，能够限制挡板5的移动轨迹，通过设置导流壳12，能够起到导流的作用，方便碾碎后的玉米落下，通过设置管盖13，能够起到对出料管14封闭的作用，通过设置两个碾压滚筒15，能够对玉米进行二次碾碎，通过设置设备箱19，能够起到保护电机18的作用，通过设置第一轴承，能够便于第一旋转杆10的安装和使用，通过设置第二轴承，能够便于第二旋转杆16的安装和使用，通过设置防滑纹，能够增大握把3与使用者手之间的摩擦力，通过设置通孔，能够方便输料管8的安装，通过设置碾碎机1、拉杆2、握把3、进料管4、挡板5、限位槽6、限位块7、输料管8、碾碎箱9、第一旋转杆10、支撑腿11、导流壳12、管盖13、出料管14、碾压滚筒15、第二旋转杆16、安装板17、电机18、设备箱19、主动齿轮20和从动齿轮21的配合，解决了现有玉米种子加工用碾碎装置碾碎效果差的问题，该玉米种子加工用碾碎装置，具备碾碎效果好的优点，值得推广。
使用时，先将玉米种子倒入进料管4，在需要对种子进行碾压的时候，使用者先开启碾碎机1和电机18，然后拉动握把3，握把3带动拉杆2向右移动，拉杆2带动挡板5向右移动，使挡板5远离进料管4内腔的左侧，玉米种子通过进料管4落入碾碎机1进行第一次的碾压，然后碾压后的玉米种子通过输料管8进入碾碎箱9，电机18带动第一旋转杆10转动，第一旋转杆10通过主动齿轮20和从动齿轮21带动第二旋转杆16转动，第一旋转杆10和第二旋转杆16的转动带动两个碾压滚筒15向中间旋转，对玉米种子进行二次粉碎，然后通过导流壳12进入出料管14，使用者开启管盖13就可以将粉碎后的玉米种子取出。
