技术领域
本实用新型涉及ATM机技术领域，具体为一种ATM机隔离门。
背景技术
现有的ATM机隔离门，在实际使用过程中却发现其自身结构和使用性能上仍存在以下不足：现有隔离门均为透明材质，外界人员能够清晰看见客户取钱过程，导致安全性降低，并且现有的隔离门在客户进入后，外界人员依旧能够进入，导致防劫效果较差，具有一定的局限性。
实用新型内容
本实用新型旨在于解决外界人员能够清晰看见客户取钱过程，防劫效果较差的技术问题，提供一种ATM机防劫隔离门，该装置中通过设置单向玻璃板，通过单向玻璃板能够观察门板外的情况，但外界人员不能观察隔离门内的情况，提高用户取钱时的安全性，实用性较强，具有广泛的实用性。
为实现上述目的，本实用新型提供如下技术方案：
一种ATM机防劫隔离门，包括隔离门、门板和锁扣，所述隔离门的前端活动连接有门板，所述隔离门的内壁一侧固定安装有锁扣；所述门板的前端固定安装有把手，所述门板的表面内嵌有单向玻璃板，所述门板远离把手的一侧活动连接有锁块，所述锁扣的底部开设有卡槽，所述卡槽的一侧内嵌有滑槽，所述滑槽的内壁活动连接有卡块，所述卡块的一侧固定连接有弹簧，且卡块与弹簧的同侧固定连接有连接杆，所述连接杆贯穿弹簧，所述连接杆远离卡块的一侧固定连接有拉环。
作为本实用新型进一步的方案：所述锁块与门板通过转轴转动连接，且锁块与卡槽相嵌合。
作为本实用新型进一步的方案：所述卡块为直角梯形状，且卡块的斜边朝下。
作为本实用新型进一步的方案：所述卡块与弹簧弹性连接，所述卡块与滑槽滑动连接。
作为本实用新型进一步的方案：所述门板与隔离门之间通过复位门轴转动连接。
作为本实用新型进一步的方案：所述单向玻璃板在门板上竖向线性排列，且单向玻璃板的反射面为外界面。
本实用新型具有以下有益效果：
(1)该种ATM机防劫隔离门设置有锁块、卡块、弹簧、连接杆和拉环，在锁块通过卡块时，弹簧复位将卡块推出卡紧锁块，锁紧门板，从而防止外界人员进入，防劫效果好。在用户取完钱出门时，直接通过拉动拉环带动连接杆使卡块与锁块脱离即可，锁块转动至原位置，操作简单，安全性高。
(2)该种ATM机防劫隔离门设置有单向玻璃板，通过单向玻璃板能够观察门板外的情况，但外界人员不能观察隔离门内的情况，提高用户取钱时的安全性。
综上，该种ATM机防劫隔离门具有广泛的实用性，以解决上述背景技术中提出的现有的ATM机隔离门能够使外界人员清晰看见客户取钱过程，安全性不高，防劫效果较差，实用性较差的问题，有很高的推广价值。
附图说明

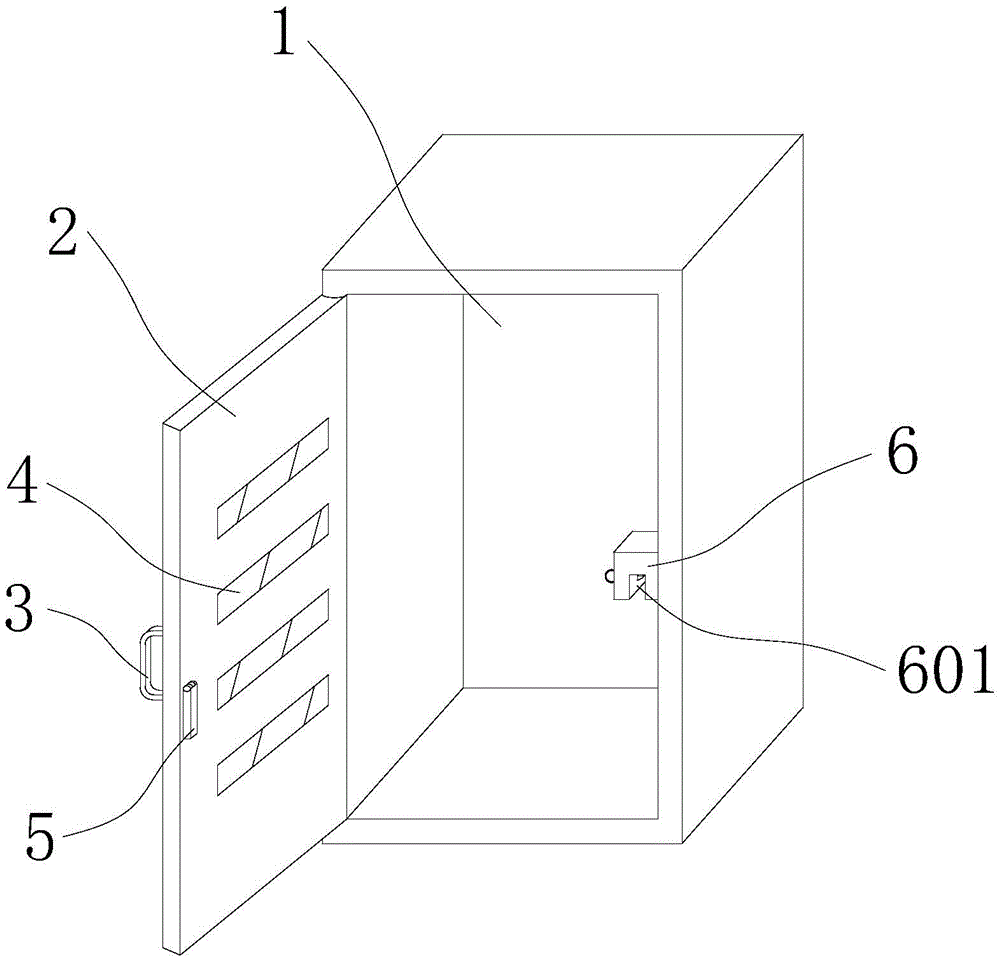

图1为本实用新型的整体结构示意图。
图2为图1中的锁扣放大结构示意图。
图1-2中：1-隔离门，2-门板，3-把手，4-单向玻璃板，5-锁块，6-锁扣，601-卡槽，602-滑槽，7-卡块，8-弹簧，9-连接杆，10-拉环。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型中使用的单向玻璃板4、弹簧8和拉环10均可以通过市场购买或私人订制所得。
请参阅图1～2，本实用新型实施例中，一种ATM机防劫隔离门，包括隔离门1、门板2、把手3、单向玻璃板4、锁块5、锁扣6、卡槽601、滑槽602、卡块7、弹簧8、连接杆9和拉环10，隔离门1的前端活动连接有门板2，隔离门1的内壁一侧固定安装有锁扣6；门板2的前端固定安装有把手3，门板2的表面内嵌有单向玻璃板4，门板2远离把手3的一侧活动连接有锁块5，锁扣6的底部开设有卡槽601，卡槽601的一侧内嵌有滑槽602，滑槽602的内壁活动连接有卡块7，卡块7的一侧固定连接有弹簧8，且卡块7与弹簧8的同侧固定连接有连接杆9，连接杆9贯穿弹簧8，连接杆9远离卡块7的一侧固定连接有拉环10。
本申请在锁块5通过卡块7时，弹簧8复位将卡块7推出卡紧锁块5，锁紧门板2，从而防止外界人员进入，防劫效果好。在用户取完钱出门时，直接通过拉动拉环10使卡块7与锁块5脱离即可，锁块5转动至原位置，操作简单，安全性高。
本申请通过单向玻璃板4能够观察门板2外的情况，但外界人员不能观察隔离门1内的情况，提高用户取钱时的安全性。
本实用新型中，锁块5与门板2通过转轴转动连接，且锁块5与卡槽601相嵌合。
本实用新型中，卡块7为直角梯形状，且卡块7的斜边朝下。
本实用新型中，卡块7与弹簧8弹性连接，卡块7与滑槽602滑动连接。
本实用新型中，门板2与隔离门1之间通过复位门轴转动连接。
本实用新型中，单向玻璃板4在门板2上竖向线性排列，且单向玻璃板4的反射面为外界面。
在使用本实用新型一种ATM机防劫隔离门时，首先，通过把手3打开门板2，用户进入隔离门1内，进入隔离门1后，用户手动转动锁块5使锁块5在卡槽601内滑动，同时锁块5与卡块7接触，由于用户对锁块5施加了向上的力，锁块5向上推动卡块7在滑槽602内压缩弹簧8，在锁块5通过卡块7时，弹簧8复位将卡块7推出卡紧锁块5，锁紧门板2，从而防止外界人员进入，防劫效果好，同时还能够通过单向玻璃板4观察门板2外的情况，提高用户取钱时的安全性，在用户取完钱出门时，直接通过拉动拉环10带动连接杆9使卡块7与锁块5脱离即可，锁块5转动至原位置，且通过门板2上的复位门轴自动复位关紧门板2，操作简单，安全性高，以上便是该种ATM机防劫门板的工作过程。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
