技术领域
本实用新型涉及切割技术领域，具体为一种加工切割装置。
背景技术
木材是重要的原料，广泛应用于建筑、家装等多种领域，木材的加工是重要的工艺手段，高效、精细、自动化的木材加工设备一直在被积极的研究、设计和生产。在木材加工工艺设备中，木材的切割设备正在被大批量的需要。
在生产木制品的工艺品时，根据产品的不同需要将木材进行切割，在对木材进行切割作业时需要使用木材切割机，通过木板切割机将木材切割成各种规格的板材，从而满足加工的需求在木材的生产过程中，而现有的木板切割装置，对木板进行切割时，易产生粉尘和木屑以及巨大的噪音，飞溅的木屑容易对加工环境产生影响，噪音产生噪音污染，不仅污染工作环境，危害工人的身体健康，而且要浪费大量人力资源来清除木屑。因此需要在现有切割装置的基础上进行升级和改造，以克服现有问题和不足，提供一种木材加工用切割装置。
实用新型内容
本实用新型的旨在于解决现有切割机容易飞溅木屑产生噪音，危害工人健康，污染环境的技术问题，提供一种木材加工用切割装置，该装置中通过设置防护罩和鼓风机部件，鼓风机将木屑吹入防护罩进行收集，防护罩可以有效吸收噪音，能够提高防护效果，具有广泛的实用性，以解决上述背景技术中提出的现有切割机容易飞溅木屑产生噪音，危害工人健康，污染环境的问题。
为实现上述目的，本实用新型提供如下技术方案：一种木材加工用切割装置，包括切割机、防护结构和调节结构，防护结构固定于切割机外侧，调节结构活动连接于切割机上端；
切割机包括导轨、滑动立柱、上杆、切割刀片、底座和切割电机，导轨嵌入于切割机机体两侧，滑动立柱滑动连接于导轨内侧，上杆焊接于两侧滑动立柱内侧，切割刀片活动连接于上杆，切割电机销接于切割刀片，底座固定于切割机底部；
防护结构包括防护罩、鼓风机、延伸管、出风管、内出风管和收集腔，防护罩钉接于切割机外侧后端，鼓风机固定于防护罩顶部，延伸管套装于鼓风机，出风管焊接于防护罩边缘开口处，内出风管套接于出风管，收集腔嵌入于底座；
调节结构包括活动螺栓和滑动槽，活动螺栓螺纹连接于切割刀片，滑动槽嵌入于上杆顶部。
作为本实用新型进一步的方案：所述防护罩为“弧形”罩体，且防护罩内壁填充有吸音棉。
作为本实用新型进一步的方案：所述内出风管螺纹连接于出风管管体。
作为本实用新型进一步的方案：所述内出风管为“J”字形内出风管，且出风口对准切割机内部。
作为本实用新型进一步的方案：所述活动螺栓螺纹连接于切割刀片，并滑动连接于滑动槽内部左右调节。
作为本实用新型进一步的方案：所述收集腔外部嵌入设有握把。
本实用新型的有益效果为：
(1)通过在本实用新型中设置防护罩的阻挡使得飞溅的木屑不会四处乱飞污染工作环境，同时内部吸音棉可以吸收大部分噪音，保持了工人良好的工作环境。
(2)该种木材加工用切割装置的优点在于，设置有出风管将风力对准防护罩，将切割中产生的木屑往工人反方向吹走吹入防护罩内部落进收集腔，避免被吸入影响健康，同时也利于木屑的收集，便于后续对木屑进行加工处理。
综上，该种木材加工用切割装置防护效果好，可以增加稳定性，有很高的推广价值。
附图说明

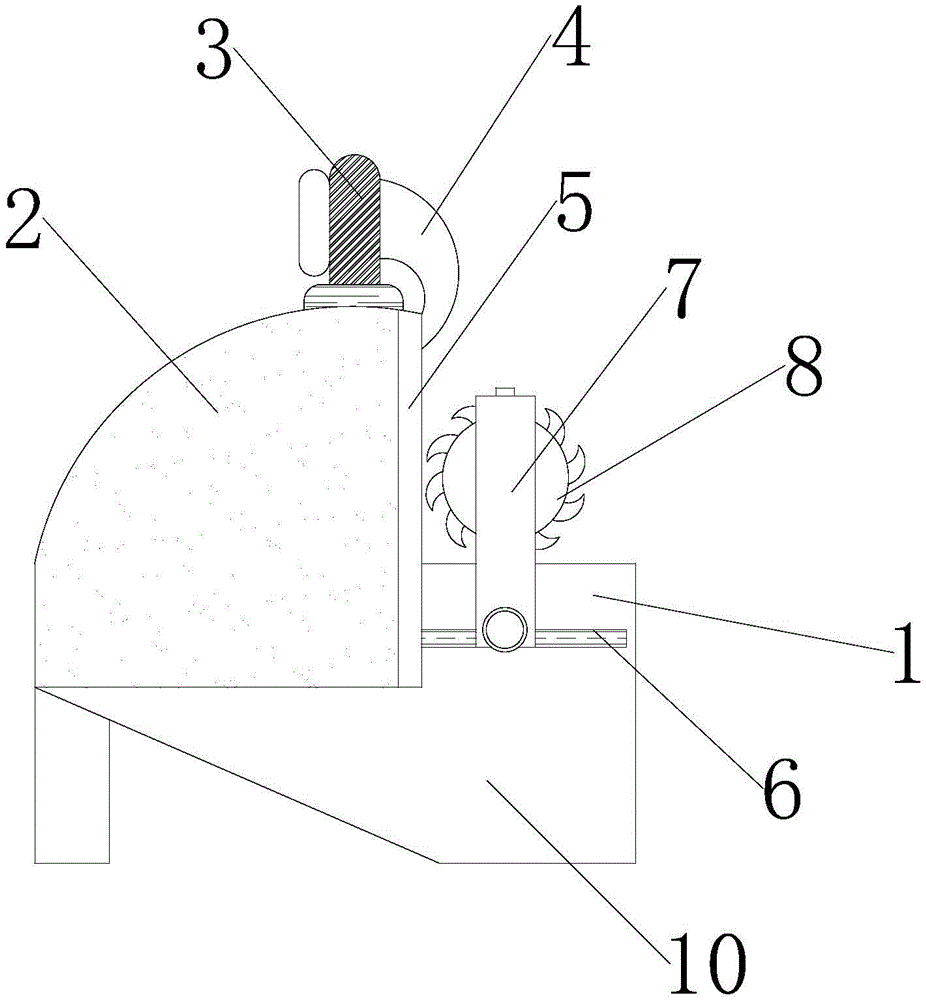

图1为本实用新型的侧面结构示意图。
图2为本实用新型的整体结构示意图。
图3为本实用新型的出风管结构示意图。
图4为本实用新型的滑动槽结构示意图。
图1-4中：1-切割机，2-防护罩，3-鼓风机，4-延伸管，5-出风管，6-导轨，7-滑动立柱，8-切割刀片，9-内出风管，10-底座，11-上杆，12-收集腔，13-切割电机，14-活动螺栓，15-滑动槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型中使用的切割机1、鼓风机3、导轨6、切割刀片8、底座10、切割电机13、活动螺栓14均可以通过市场购买或私人订制所得。
请参阅图1～4，本实用新型实施例中，一种木材加工用切割装置，包括切割机1、防护结构和调节结构，防护结构固定于切割机1外侧，调节结构活动连接于切割机1上端；
切割机1包括导轨6、滑动立柱7、上杆11、切割刀片8、底座10和切割电机13，导轨6嵌入于切割机1机体两侧，滑动立柱7滑动连接于导轨6内侧，上杆11焊接于两侧滑动立柱7内侧，切割刀片8活动连接于上杆11，切割电机13销接于切割刀片8，底座10固定于切割机1底部；
防护结构包括防护罩2、鼓风机3、延伸管4、出风管5、内出风管9和收集腔12，防护罩2钉接于切割机1外侧后端，防护罩2为“弧形”罩体，且防护罩2内壁填充有吸音棉，防护罩2的阻挡使得飞溅的木屑不会四处乱飞污染工作环境，同时内部吸音棉可以吸收大部分噪音，保持了工人良好的工作环境，鼓风机3固定于防护罩2顶部，延伸管4套装于鼓风机3，出风管5焊接于防护罩2边缘开口处，内出风管9套接于出风管5，内出风管9螺纹连接于出风管5管体，内出风管9为“J”字形内出风管9，设置有内出风管9将风力对准防护罩2，将切割中产生的木屑往工人反方向吹走吹入防护罩2内部落进收集腔12，避免被吸入影响健康，同时也利于木屑的收集，便于后续对木屑进行加工处理，且出风口对准切割机1内部，收集腔12嵌入于底座，收集腔12外部嵌入设有握把；
调节结构包括活动螺栓14和滑动槽15，活动螺栓14螺纹连接于切割刀片8，活动螺栓14螺纹连接于切割刀片8，并滑动连接于滑动槽15内部左右调节，滑动槽15嵌入于上杆11顶部。
在使用本实用新型一种木材加工用切割装置时，首先，将木材放置于切割机1上端，调整活动螺栓14使得切割刀片8在滑动槽15内侧滑动，移至需要角度进行固定，鼓风机3与切割电机13进行连接外接电源，使得切割刀片8对木材进行切割，由鼓风机3的风力通过内出风管9吹出，将切割过程中产生的木屑吹向防护罩2内，防护罩2防止木屑乱飞并且吸收噪音，木屑再由防护罩2内侧落至收集腔12中，收集到的木屑可以进行后续加工。
以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
