技术领域
本实用新型涉及消防工具技术领域，尤其涉及一种水带收集装置。
背景技术
消防水带是用来运送高压水或泡沫等阻燃液体的软管。传统的消防水带以橡胶为内衬，外表面包裹着亚麻编织物，先进的消防水带则用聚氨酯等聚合材料制成，消防水带的两头都有金属接头，可以接上另一根水带以延长距离或是接上喷嘴以增大液体喷射压力，由于消防水带过长导致工作人员在进行收集时不方便，因此解决以上问题提供一种消防水带收集装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种消防水带收集装置，该装置通过锁扣对消防水带一端的金属接头进行固定，再通过两侧的螺丝带动锁板进行固定，然后将一侧的消防水带放入第二夹扣上，通过连接第一锁扣连接下来进行固定，根据消防水带的不同大小让第一夹扣通过螺栓在第二夹扣上的滑槽进行调整，然后再启动电机通过转动杆带动转轴转动让锁扣带着消防水带进行缠绕，使工作人员能够便于收集。
为了实现上述目的，本实用新型采用了如下技术方案：
一种消防水带收集装置，包括外框和转轴，所述外框的内部活动连接有转轴；
所述外框包括电机、进水口、连接管、第一夹扣、毛刷、螺栓、第二夹扣、滑槽、连接板、连接块，所述外框的外壁固定安装有电机，所述电机的一侧固定安装有进水口，所述进水口的一端穿过外框内壁固定连接有连接管，所述连接管的底端固定安装有第一夹扣，所述第一夹扣的内部固定安装有毛刷，所述第一夹扣的两侧固定安装有螺栓，所述螺栓的下方活动连接有第二夹扣，所述第二夹扣的两侧均嵌入设置有滑槽，所述滑槽的下方固定安装有连接板，所述连接板的一端固定安装有连接块；
所述转轴包括转动杆、锁扣、锁板、螺丝、消防水带、导流坡，所述转轴的内部固定安装有转动杆，所述转轴的外围固定安装有锁扣，所述锁扣的内部活动连接有锁板，所述锁板的一端活动连接有螺丝，所述锁扣的一侧活动连接有消防水带，所述消防水带的下方固定安装有导流坡。
作为上述技术方案的进一步描述：所述电机和进水口均通过外界接电和接水。
作为上述技术方案的进一步描述：所述第一夹扣通过螺栓活动连接在滑槽内。
作为上述技术方案的进一步描述：所述毛刷的高度与第一夹扣的内部高度一致。
作为上述技术方案的进一步描述：所述电机通过转动杆与转轴活动连接。
作为上述技术方案的进一步描述：所述锁板为弧形状，且锁板设有两块，上下对称设置，而在每个锁板的一端均设有螺丝。
作为上述技术方案的进一步描述：所述导流坡为向下倾斜30°。
有益效果是：
1、本实用新型通过锁扣对消防水带一端的金属接头进行固定，再通过两侧的螺丝带动锁板进行固定，然后将一侧的消防水带放入第二夹扣上，通过连接第一夹扣连接下来进行固定，根据消防水带的不同大小让第一锁扣通过螺栓在第二夹扣上的滑槽进行调整，然后再启动电机通过转动杆带动转轴转动让锁扣带着消防水带进行缠绕，使工作人员能够便于收集。
2、其次，当消防水带在进行收集移动时通过第一夹扣内的毛刷对消防水带的表面进行清理，同时通过进水口将外界的水通过连接管流入第一夹扣内，使毛刷在清理时能够通过水将表面的垃圾冲洗掉，最后当消防水带收集完后会产生水分往下流动，通过导流坡使废水能够自动排出，防止水长期浸泡在装置内导致损坏。
附图说明

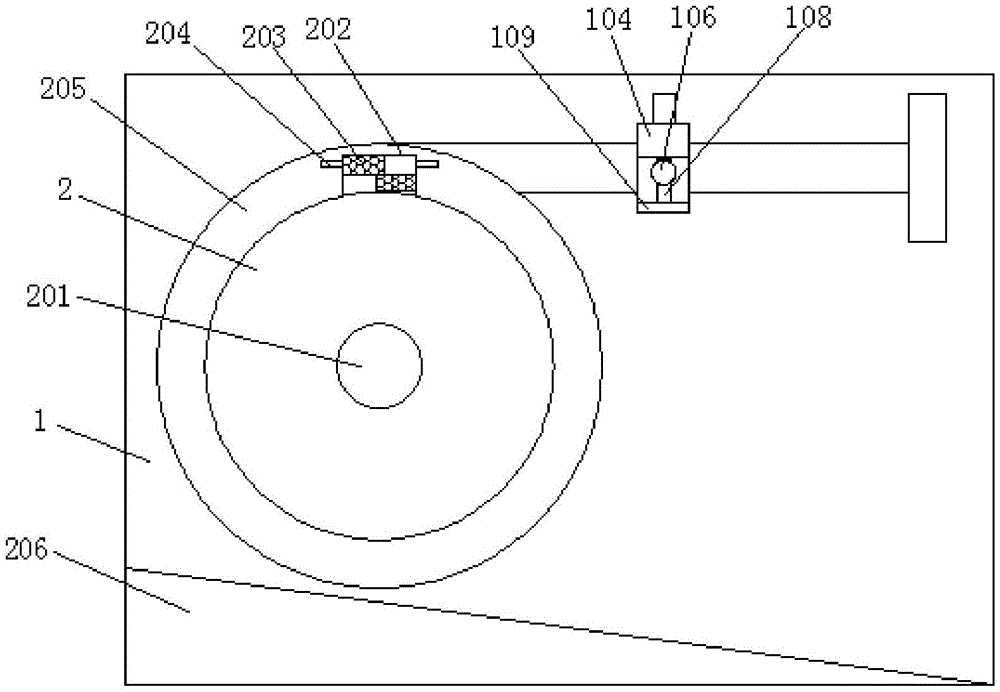

图1为本实用新型中整体结构正视剖面示意图；
图2为本实用新型中整体结构俯视示意图；
图3为本实用新型中整体结构侧视示意图。
图例说明：
外框1；电机101；进水口102；连接管103；第一夹扣104；毛刷105；螺栓106；第二夹扣107；滑槽108；连接板109；连接块110；转轴2；转动杆201；锁扣202；锁板203；螺丝204；消防水带205；导流坡206。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-3，一种消防水带收集装置，包括外框1和转轴2，外框1的内部活动连接有转轴2；
外框1包括电机101、进水口102、连接管103、第一夹扣104、毛刷105、螺栓106、第二夹扣107、滑槽108、连接板109、连接块110，外框1的外壁固定安装有电机101，电机101的一侧固定安装有进水口102，进水口102的一端穿过外框1内壁固定连接有连接管103，连接管103的底端固定安装有第一夹扣104，第一夹扣104的内部固定安装有毛刷105，第一夹扣104的两侧固定安装有螺栓106，螺栓106的下方活动连接有第二夹扣107，第二夹扣107的两侧均嵌入设置有滑槽108，滑槽108的下方固定安装有连接板109，连接板109的一端固定安装有连接块110；
转轴2包括转动杆201、锁扣202、锁板203、螺丝204、消防水带205、导流坡206，转轴2的内部固定安装有转动杆201，转轴2的外围固定安装有锁扣202，锁扣202的内部活动连接有锁板203，锁板203的一端活动连接有螺丝204，锁扣202的一侧活动连接有消防水带205，消防水带205的下方固定安装有导流坡206。
其中，电机101和进水口102均通过外界接电和接水，使电机101能够方便运作，同时通过进水口102接水不容易损坏电机101。
其中，第一夹扣104通过螺栓106活动连接在滑槽108内，使第一夹扣104能够便于拆卸，让消防水带205能够方便的放入第二夹扣107内，同时第一夹扣104能够根据消防水带205的大小上下移动进行调整。
其中，毛刷105的高度与第一夹扣104的内部高度一致，通过毛刷105能够让消防水带205表面的垃圾能够清理的更加彻底，同时通过毛刷105的高度在对消防水带205刷时不容易折断。
其中，电机101通过转动杆201与转轴2活动连接，通过启动电机101能够带动转轴2转动将消防水带205进行收集。
其中，锁板203为弧形状，且锁板203设有两块，上下对称设置，而在每个锁板203的一端均设有螺丝204，通过旋转两侧的螺丝204让锁板203进行相扣对防水带205一端的金属接头进行固定。
其中，导流坡206为向下倾斜30°，当消防水带205收集完后会产生水分往下流动，通过导流坡206使废水能够自动排出，防止水长期浸泡在装置内导致损坏。
工作原理：使用时，该装置通过锁扣202对消防水带205一端的金属接头进行固定，再通过两侧的螺丝204带动锁板203进行固定，然后将一侧的消防水带放入第二夹扣107上，通过连接第一夹扣104连接下来进行固定，根据消防水带205的不同大小让第一夹扣104通过螺栓106在第二夹扣107上的滑槽108进行调整，然后再启动电机101通过转动杆201带动转轴2转动让锁扣202带着消防水带205进行缠绕，使工作人员能够便于收集，接着当消防水带205在进行收集移动时通过第一夹扣104内的毛刷105对消防水带205的表面进行清理，同时通过进水口102将外界的水通过连接管103流入第一夹扣104内，使毛刷105在清理时能够通过水将表面的垃圾冲洗掉，最后当消防水带205收集完后会产生水分往下流动，通过导流坡206使废水能够自动排出，防止水长期浸泡在装置内导致损坏。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
