技术领域
本实用新型涉及物料仓库技术领域，尤其涉及一种物流仓库货架保护装置。
背景技术
目前，仓库中通常使用货架来存放货物。工作人员在使用叉车或者电动托盘车运送货物时，经常由于不小心而撞到货架两端的下部，这样不仅易撞坏货架，而且易撞坏叉车或电动托盘车，同时也给工作人员带来危险。现有技术中，一般在货架底端设置防护架，由于连接防护架和货架之间的金属材质较硬，因此可对货架起到防撞的目的，但是却产生了损坏叉车或电动托盘车的情况，究其根源，主要在于没有一种缓冲机构的存在。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种物流仓库货架保护装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种物流仓库货架保护装置，包括连接板和盖板，所述连接板的后端通过螺栓固定安装有盖板，所述连接板的左右端及前端均开口设置有滑槽，所述滑槽的内部均固定连接有缓冲弹簧，所述缓冲弹簧的另一端固定连接有缓冲柱，所述缓冲柱的另一端固定安装有支撑板，所述支撑板的表面固定安装有缓冲垫，所述连接板的内部固定安装有内缓冲块。
作为上述技术方案的进一步描述：三个所述缓冲垫围绕连接板的中部呈圆环状设置。
作为上述技术方案的进一步描述：所述缓冲垫为塑胶缓冲垫，所述缓冲垫的内部呈蜂巢状。
作为上述技术方案的进一步描述：所述缓冲弹簧处于初始状态时，缓冲柱的另一端紧贴在滑槽内部的最外侧。
作为上述技术方案的进一步描述：所述内缓冲块为硅橡胶内缓冲块，所述内缓冲块呈后端开口的中空矩形状设置。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型通过安装有缓冲垫、内缓冲块和缓冲弹簧，使得当装置受到物体撞击时，缓冲垫可预先与物体接触，通过压缩缓冲部分撞击力，之后缓冲柱往内侧移动，挤压缓冲弹簧，缓冲弹簧压缩，缓冲部分撞击力，之后连接板往内侧移动，挤压内缓冲块，使得内缓冲块压缩，再缓冲部分撞击力，具有三层缓冲装置的保护，防护与缓冲效果更好。
2、本实用新型中，通过安装有缓冲柱，三个缓冲垫围绕连接板的中部呈圆环状设置，使得三个缓冲柱外侧的缓冲垫全方位的对货架外侧各个角度受到的撞击力进行防护缓冲，防护死角更少，防护缓冲效果更好。
附图说明

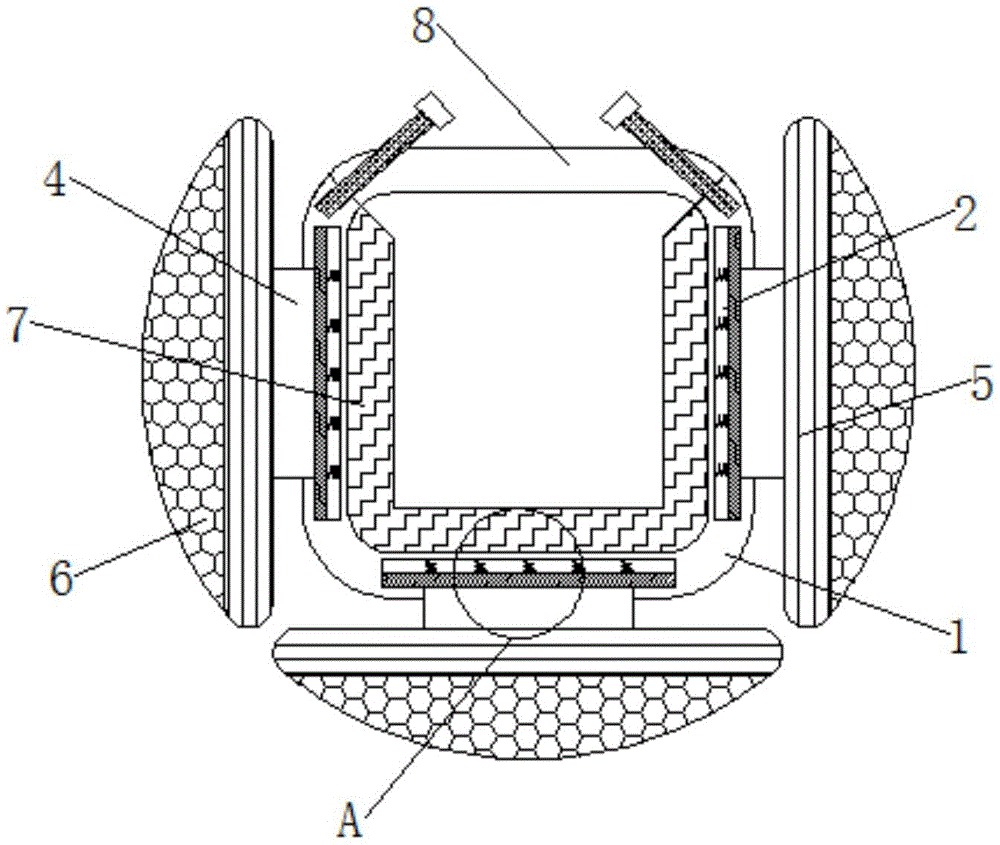

图1为本实用新型中整体结构示意图；
图2为本实用新型中图2A处放大结构示意图。
图例说明：
1、连接板；2、滑槽；3、缓冲弹簧；4、缓冲柱；5、支撑板；6、缓冲垫；7、内缓冲块；8、盖板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-2，一种物流仓库货架保护装置，包括连接板1和盖板8，连接板1的后端通过螺栓固定安装有盖板8，连接板1的左右端及前端均开口设置有滑槽2，滑槽2的内部均固定连接有缓冲弹簧3，缓冲弹簧3的另一端固定连接有缓冲柱4，缓冲柱4的另一端固定安装有支撑板5，支撑板5的表面固定安装有缓冲垫6，连接板1的内部固定安装有内缓冲块7。
进一步的，三个缓冲垫6围绕连接板1的中部呈圆环状设置，使得三个缓冲柱4外侧的缓冲垫6全方位的对货架外侧各个角度受到的撞击力进行防护缓冲，防护死角更少，防护缓冲效果更好。
进一步的，缓冲垫6为塑胶缓冲垫，缓冲垫6的内部呈蜂巢状，使得当装置受到物体撞击时，缓冲垫6预先与物体接触，通过压缩缓冲部分撞击力，防止叉车直接作用力在货架上导致货架损坏。
进一步的，缓冲弹簧3处于初始状态时，缓冲柱4的另一端紧贴在滑槽2内部的最外侧，使得当支撑板5受力推动缓冲柱4往滑槽2内侧移动时，缓冲柱4挤压缓冲弹簧3，使得缓冲弹簧3压缩，将撞击力缓冲。
进一步的，内缓冲块7为硅橡胶内缓冲块，内缓冲块7呈后端开口的中空矩形状设置，使得当连接板1在受撞击时，连接板1往内侧移动，挤压连接板1与货架之间的内缓冲块7，使得内缓冲块7压缩，缓冲部分撞击力，防止连接板1的撞击力直接作用在货架上，缓冲效果更好。
工作原理：使用时，预先将连接板1后端的开口嵌在货架中，之后盖紧盖板8并拧入螺栓，使得连接板1固定在货架中，使得当装置受到物体撞击时，缓冲垫6预先与物体接触，通过压缩缓冲部分撞击力，之后缓冲垫6通过支撑板5推动缓冲柱4往滑槽2内侧移动，挤压缓冲弹簧3，缓冲弹簧3压缩，缓冲部分撞击力，之后连接板1往内侧移动，挤压连接板1与货架之间的内缓冲块7，使得内缓冲块7压缩，再缓冲部分撞击力，防护与缓冲效果更好。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
