技术领域
本实用新型涉及电力输送技术领域，尤其涉及一种电力输送用导线除冰雪装置。
背景技术
在低温雨雪天气里，由于湿气高，大量水气凝聚在导线表面造成覆冰，容易造成电力系统的冰冻灾害，覆冰时保杆两侧的张力不平衡，会出现导线断落冲击荷载造成导杆，结冰的电线遇冷会收缩，风吹引起震荡，电线有时会不胜重荷而断裂，即使不断舞动，时间过长也会导致导线、塔杆、绝缘子等金具受到不平衡冲击而疲劳损伤。目前，工作人员通常使用木棍等工具对导线上的冰块进行敲打，冰块会从导线上掉落，安全性能差，浪费大量人力物力。
实用新型内容
本实用新型的目的是为了解决上述技术中存在的问题，而提出的一种电力输送用导线除冰雪装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种电力输送用导线除冰雪装置，包括连接杆和滑轨，所述连接杆的内部固定安装有滑轨，所述连接杆上方的左右两端均固定安装有液压推杆，所述连接杆底部的左右两端均嵌入设置有除雪板，所述除雪板的上方固定安装有滑块，所述除雪板的上方后端固定安装有热风机，所述除雪板的内部转动连接有导轮，所述除雪板内部的左右两端均转动连接有辅助轮，所述除雪板的内部中端固定安装有伺服电机，所述除雪板的底端开口设置有下嵌套口，所述下嵌套口内壁的左右两端均固定安装有排气板，所述排气板的内部均开口设置有排气孔，所述除雪板的内部后端转动连接有破冰轮，所述破冰轮的外侧均固定连接有延伸柱，所述延伸柱的外侧固定安装有刮动板，所述下嵌套口的内壁后端固定安装有电热板，所述连接杆的内部上方固定安装有蓄电池，所述蓄电池的顶部固定安装有控制开关。
优选的，所述除雪板的滑块嵌入设置在连接杆的滑轨中，所述除雪板在滑轨中呈水平方向左右滑动。
优选的，所述液压推杆一侧的活塞杆与滑块的顶部固定连接。
优选的，所述伺服电机通过皮带带动导轮和破冰轮顺时针方向转动，所述导轮和辅助轮正好设置在下嵌套口的内壁上方。
优选的，两个所述排气板围绕除雪板的纵向中轴线呈对称设置，所述排气孔与排气板上方之间的夹角为43°-50°。
优选的，所述热风机的一侧设置有收集罩，所述收集罩的另一侧通过管道与排气板相导通。
优选的，所述延伸柱的外侧均固定安装有五个逆时针开口的刮动板。
优选的，所述伺服电机、热风机、液压推杆和电热板均通过导线和控制开关与蓄电池之间电性连接。
本实用新型提供了一种电力输送用导线除冰雪装置，具有以下有益效果：
1、该种电力输送用导线除冰雪装置通过设置有破冰轮，使得当装置在对冰块进行除雪清理时，伺服电机带动破冰轮转动，使得破冰轮外侧延伸柱上的刮动板正好对导线上的冰块进行敲打，使得冰块快速破碎掉落，进一步的提高了装置的除冰速度。
2、该种电力输送用导线除冰雪装置通过设置有电热板，使得当装置在对冰块进行除雪清理时，电热板会预先对导线外侧的冰块进行加热融化，更加便于后续对冰块的清理，进一步的提高了装置的工作效率。
3、该种电力输送用导线除冰雪装置通过设置有排气板，当破冰轮在对导线上方的冰块进行敲打之后，热风机会产生热风从排气板的排气孔中排出，吹向导线下方未清除的冰块，减少导线外侧的清除死角，清除效果更好。
附图说明

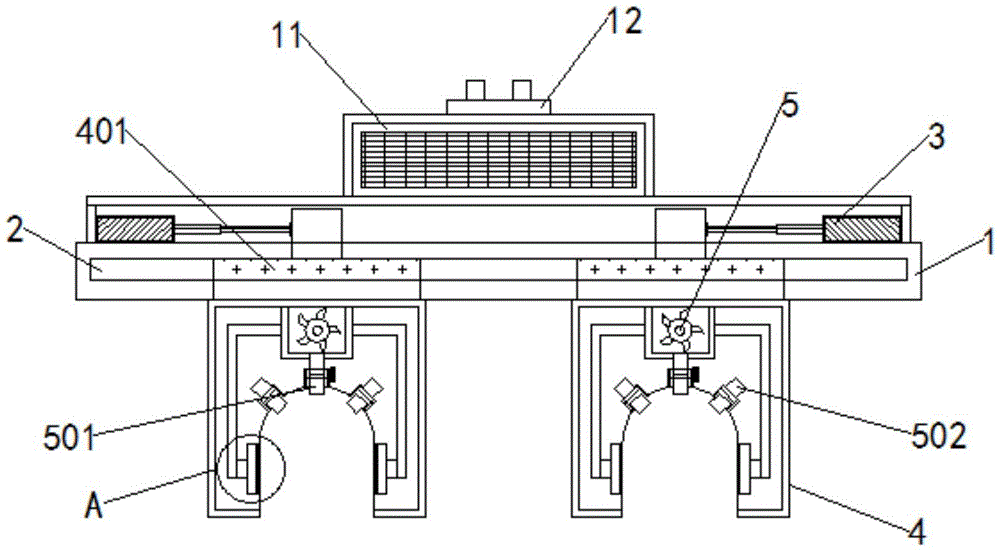

图1为本实用新型中整体结构示意图；
图2为本实用新型中除雪板局部结构右侧剖面示意图；
图3为本实用新型中破冰轮局部结构右侧剖面示意图；
图4为本实用新型中图1A处放大结构示意图；
图5为本实用新型中除雪板局部结构背面示意图。
图例说明：
1-连接杆，2-滑轨，3-液压推杆，4-除雪板，401-滑块，5-热风机，501-导轮，502-辅助轮，6-伺服电机，7-下嵌套口，8-排气板，801-排气孔，9-破冰轮，901-延伸柱，902-刮动板，10-电热板，11-蓄电池，12-控制开关。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
参照图1-5，一种电力输送用导线除冰雪装置，包括连接杆1和滑轨2，连接杆1的内部固定安装有滑轨2，连接杆1上方的左右两端均固定安装有液压推杆3，连接杆1底部的左右两端均嵌入设置有除雪板4，除雪板4的上方固定安装有滑块401，除雪板4的上方后端固定安装有热风机5，除雪板4的内部转动连接有导轮501，除雪板4内部的左右两端均转动连接有辅助轮502，除雪板4的内部中端固定安装有伺服电机6，除雪板4的底端开口设置有下嵌套口7，下嵌套口7内壁的左右两端均固定安装有排气板8，排气板8的内部均开口设置有排气孔801，除雪板4的内部后端转动连接有破冰轮9，破冰轮9的外侧均固定连接有延伸柱901，延伸柱901的外侧固定安装有刮动板902，下嵌套口7的内壁后端固定安装有电热板10，连接杆1的内部上方固定安装有蓄电池11，蓄电池11的顶部固定安装有控制开关12。
本实施例中，除雪板4的滑块401嵌入设置在连接杆1的滑轨2中，除雪板4在滑轨2中呈水平方向左右滑动，使得除雪板4的滑块401可在连接杆1的滑轨2中左右滑动，调整两个除雪板4之间的间距，使得使得除雪板4的下嵌套口7可正好嵌套在导线上方，进一步的提高了装置的适用范围。
本实施例中，液压推杆3一侧的活塞杆与滑块401的顶部固定连接，使得液压推杆3可推动除雪板4在连接杆1中左右滑动，使得除雪板4的下嵌套口7可正好嵌套在导线上方，进一步的提高了装置的适用范围。
本实施例中，伺服电机6通过皮带带动导轮501和破冰轮9顺时针方向转动，导轮501和辅助轮502正好设置在下嵌套口7的内壁上方，使得当装置在对导线上的冰块进行清理时，伺服电机6通过带动导轮501转动，而使得装置在导线上移动，对导线上的冰块进行快速清除，进一步的提高了装置的工作效率。
本实施例中，两个排气板8围绕除雪板4的纵向中轴线呈对称设置，排气孔801与排气板8上方之间的夹角为43°-50°，使得当热风机5产生热风从排气板8的排气孔801中排出时，热风会吹向导线下方未清除的冰块，减少导线外侧的清除死角，清除效果更好。
本实施例中，热风机5的一侧设置有收集罩，收集罩的另一侧通过管道与排气板8相导通，使得当热风机5开始工作时，排出的热风可正好通过收集罩的导向从排气板8的排气孔801中排出，快速融化导线上的冰块，进一步的提高了装置的工作效率。
本实施例中，延伸柱901的外侧均固定安装有五个逆时针开口的刮动板902，使得当伺服电机6带动破冰轮9的刮动板902顺时针转动时，逆时针设置的刮动板902会正好与导线上的冰块接触，将冰块快速刮除，进一步的提高了装置的清理效率。
本实施例中，伺服电机6、热风机5、液压推杆3和电热板10均通过导线和控制开关12与蓄电池11之间电性连接，更加便于通过控制开关12切断伺服电机6、热风机5、液压推杆3和电热板10与蓄电池11的连接对伺服电机6、热风机5、液压推杆3和电热板10进行控制。
工作原理：使用时，预先按动控制开关12，使得液压推杆3推动或者拉动除雪板4在连接杆1下方左右移动，再将除雪板4的下嵌套口7嵌套在导线上，这时伺服电机6带动导轮501和破冰轮9一起转动，使得装置在导线上移动，下嵌套口7上的电热板10会预先对导线外侧的冰块进行加热融化，这时下嵌套口7对导线上方的积雪刮除，破冰轮9转动时外侧延伸柱901上的刮动板902正好对导线上的冰块进行敲打，使得冰块快速破碎掉落，进一步的提高了装置的除冰速度，同时热风机5会产生热风从排气板8的排气孔801中排出，吹向导线下方未清除的冰块，减少导线外侧的清除死角，清除效果更好。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
