一种带有收纳功能的消防应急抽取泵

技术领域

本实用新型属于消防应急抽取泵技术领域，具体涉及一种带有收纳功能的消防应急抽取泵。

背景技术

消防泵顾名思义消防上用的泵，消防泵是引进国外产品，根据不同的分类方式分为不同的种类，它以全密封、无泄漏、耐腐蚀之特点广泛应用于环保、水处理、消防等部门，主要用来抽送各类液体，消防泵的选型依据应根据工艺流程、给排水要求等五个方面加以考虑，现有的电动应急消防泵在使用时对其进行移动的过程中较为不便，同时人们在对该装置进行收纳的过程中较为不便，为解决以上问题，我们推出了以下装置。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种带有收纳功能的消防应急抽取泵，具有结构简单，操作便捷，并且具有收纳功能的特点。

为实现上述目的，本实用新型提供如下技术方案：一种带有收纳功能的消防应急抽取泵，包括支撑台、收纳箱、第一隔板和机动仓，所述收纳箱固定连接在支撑台上表面，所述第一隔板固定连接在收纳箱内部，所述机动仓开设在收纳箱内部，所述机动仓内部底端固定连接有支架，所述支架内部固定连接有电机，所述电机的输出轴另一端固定连接有螺纹柱，所述螺纹柱的另一端固定连接有转轴，所述机动仓内部固定连接有轴承，所述转轴的另一端穿设在轴承中，所述螺纹柱表面套接有螺纹帽，所述螺纹帽的侧面固定连接有第一连接块，所述第一隔板表面开设有第一活动槽，所述第一连接块穿设在第一活动槽中，所述第一连接块的另一端固定连接有放置台。

优选的，所述收纳箱内部固定连接有第二隔板，所述收纳箱中设置有传动仓，所述传动仓内部固定连接有滑杆，所述滑杆表面套接有滑套，所述滑套的侧面固定连接有第二连接块，所述第二隔板表面开设有第二活动槽，所述第二连接块穿设在第二活动槽中，所述第二连接块的另一端固定连接在放置台侧面，所述放置台上表面固定连接有应急抽取泵本体。

优选的，所述收纳箱表面开设有第三活动槽，所述第三活动槽略大于放置台，所述第三活动槽的侧面固定连接有合页，所述合页的另一端固定连接有仓门，所述仓门的表面固定连接有把手，所述仓门与第三活动槽相匹配。

优选的，所述支撑台下表面开设有伸缩槽，所述伸缩槽内部固定连接有电动推杆，所述电动推杆的另一端固定连接有车轮组，所述车轮组共有四个，并且呈矩形设置在支撑台下端，所述支撑台下表面固定连接有基座，所述基座共有四个，并且呈矩形排列在支撑台下表面。

优选的，述收纳箱正面固定连接有控制开关，所述收纳箱正面镶嵌有散热窗，所述支撑台侧面固定连接有推把，所述支撑台下表面固定连接有蓄电池。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置螺纹柱和螺纹帽，使得人们在对载有应急抽取泵本体的放置台进行移动时，人们只需要通过控制开关控制电机运作，同时带动螺纹柱转动，在螺纹柱和螺纹帽的配合下，使得人们在对载有应急抽取泵本体的放置台进行移动时更加的便捷，在滑杆和滑套的作用下，使得人们在对载有应急抽取泵本体济进行移动的过程中，在滑套和滑杆的配合下，使得人们在对载有应急抽取泵本体进行移动的过程中得以保持定向移动，避免载有应急抽取泵本体的放置台在进行移动的过程中发生偏移，使得人们在对载有应急抽取泵本体的放置台进行收纳的过程中更加的便捷，在电动推杆和车轮组的作用下，使得人们需要对该装置进行移动时，人们只需要通过控制开关控制电动推杆伸长，使得车轮组得以与地面进行接触，从而方便了人们对该装置进行移动，减轻了人们的工作压力。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

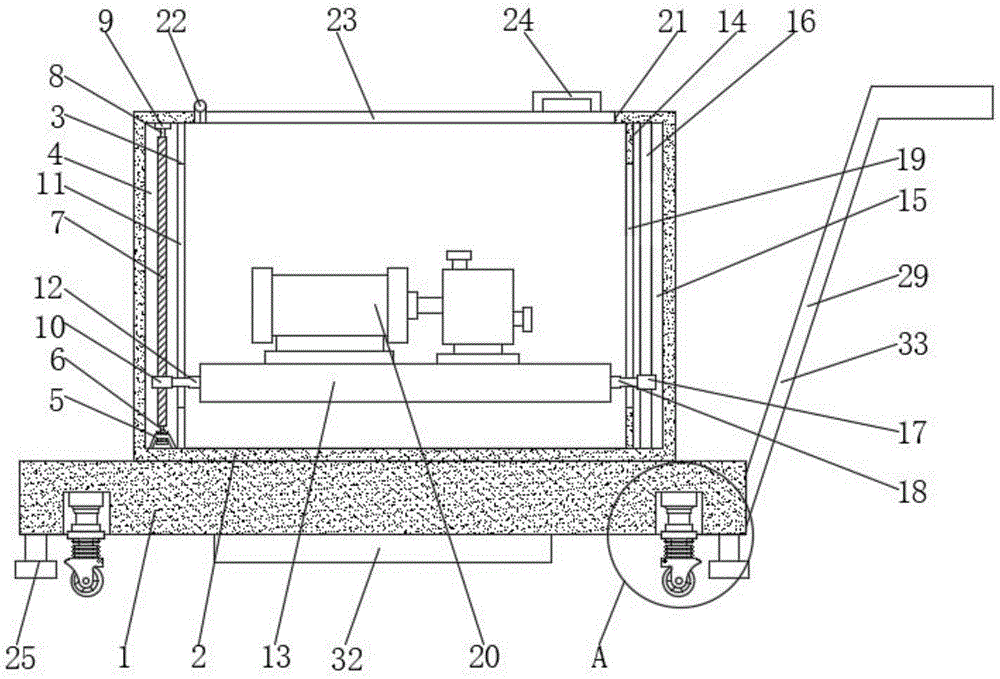

图1为本实用新型正视剖面的结构示意图；

图2为本实用新型正视的结构示意图；

图3为图1中A处的结构示意图；

图中：1、支撑台；2、收纳箱；3、第一隔板；4、机动仓；5、支架；6、电机；7、螺纹柱；8、转轴；9、轴承；10、螺纹帽；11、第一活动槽；12、第一连接块；13、放置台；14、第二隔板；15、传动仓；16、滑杆；17、滑套；18、第二连接块；19、第二活动槽；20、应急抽取泵本体；21、第三活动槽；22、合页；23、仓门；24、把手；25、基座；26、伸缩槽；27、电动推杆；28、车轮组；29、推把；30、散热窗；31、控制开关；32、蓄电池。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-3，本实用新型提供以下技术方案：一种带有收纳功能的消防应急抽取泵，包括支撑台1、收纳箱2、第一隔板3和机动仓4，所述收纳箱2固定连接在支撑台1上表面，所述第一隔板3固定连接在收纳箱2内部，所述机动仓4开设在收纳箱2内部，所述机动仓4内部底端固定连接有支架5，所述支架5内部固定连接有电机6，所述电机6的输出轴另一端固定连接有螺纹柱7，所述螺纹柱7的另一端固定连接有转轴8，所述机动仓4内部固定连接有轴承9，所述转轴8的另一端穿设在轴承9中，所述螺纹柱7表面套接有螺纹帽10，通过设置螺纹柱7和螺纹帽10，使得人们在对载有应急抽取泵本体20的放置台13进行移动时，人们只需要通过控制开关31控制电机6运作，同时带动螺纹柱7转动，在螺纹柱7和螺纹帽10的配合下，使得人们在对载有应急抽取泵本体20的放置台13进行移动时更加的便捷，所述螺纹帽10的侧面固定连接有第一连接块12，所述第一隔板3表面开设有第一活动槽11，所述第一连接块12穿设在第一活动槽11中，所述第一连接块12的另一端固定连接有放置台13。

具体的，所述收纳箱2内部固定连接有第二隔板14，所述收纳箱2中设置有传动仓15，所述传动仓15内部固定连接有滑杆16，所述滑杆16表面套接有滑套17，在滑杆16和滑套17的作用下，使得人们在对载有应急抽取泵本体20济进行移动的过程中，在滑套17和滑杆16的配合下，使得人们在对载有应急抽取泵本体20进行移动的过程中得以保持定向移动，避免载有应急抽取泵本体20的放置台13在进行移动的过程中发生偏移，使得人们在对载有应急抽取泵本体20的放置台13进行收纳的过程中更加的便捷，所述滑套17的侧面固定连接有第二连接块18，所述第二隔板14表面开设有第二活动槽19，所述第二连接块18穿设在第二活动槽19中，所述第二连接块18的另一端固定连接在放置台13侧面，所述放置台13上表面固定连接有应急抽取泵本体20。

具体的，所述收纳箱2表面开设有第三活动槽21，所述第三活动槽21略大于放置台13，所述第三活动槽21的侧面固定连接有合页22，所述合页22的另一端固定连接有仓门23，所述仓门23的表面固定连接有把手24，所述仓门23与第三活动槽21相匹配。

具体的，所述支撑台1下表面开设有伸缩槽26，所述伸缩槽26内部固定连接有电动推杆27，所述电动推杆27的另一端固定连接有车轮组28，在电动推杆27和车轮组28的作用下，使得人们需要对该装置进行移动时，人们只需要通过控制开关31控制电动推杆27伸长，使得车轮组28得以与地面进行接触，从而方便了人们对该装置进行移动，减轻了人们的工作压力，所述车轮组28共有四个，并且呈矩形设置在支撑台1下端，所述支撑台1下表面固定连接有基座25，所述基座25共有四个，并且呈矩形排列在支撑台1下表面。

具体的，所述收纳箱2正面固定连接有控制开关31，所述收纳箱2正面镶嵌有散热窗30，所述支撑台1侧面固定连接有推把29，所述支撑台1下表面固定连接有蓄电池32。

本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置移动至指定位置，然后通过控制开关31控制电动推杆27收缩，同时带动车轮组28上升，当车轮组28与地面分离，同时基座25与地面进行接触时，人们只需要通过控制开关31控制电机6停止运作即可，当人们需要是使用应急抽取泵本体20时，人们只需要将仓门23打开，然后通过控制开关31控制电机6转动，同时带动螺纹柱7转动，在螺纹柱7和螺纹帽10的配合下，使得人们在对载有应急抽取泵本体20进行移动时更加的便捷，当载有应急抽取泵本体20的放置台13移动至指定位置后，人们只需要通过控制开关31控制电机6停止运作即可。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
