一种用于光伏生产线的离线裁切设备

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:新能源
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及光伏生产加工设备技术领域,尤其涉及一种用于光伏生产线的离线裁切设备。


背景技术

近年来光伏产业一直是全球增长速度最高和最稳定的领域之一,也成为全球发展最快的新兴行业之一。光伏组件市场对出口质量的要求越来越严格,成本控制也会更加严格,因此,光伏组件生产的高效率和低成本是未来的发展方向。


现有技术中,用于光伏生产线的离线裁切设备结构复杂,而且不能对材料进行夹持,裁切后的材料不平整,因此我们提出了一种用于光伏生产线的离线裁切设备用于解决上述问题。


实用新型内容

本实用新型的目的是为了解决现有的裁切设备不能对材料进行夹持,使裁切后的材料不平整的缺点,而提出的一种用于光伏生产线的离线裁切设备。

为了实现上述目的,本实用新型采用了如下技术方案:

一种用于光伏生产线的离线裁切设备,包括底座,所述底座的顶侧固定连接有四个支架,四个支架上传动安装有传送带,底座的顶侧固定安装有侧板,底座的顶侧通过螺栓固定安装有电机,底座的顶侧固定安装有转动杆,电机的输出轴上固定安装有一个第一螺杆的底端,转动杆内转动安装有另一个第一螺杆的底端,两个第一螺杆上均固定安装有第一链轮,两个第一链轮上啮合有同一个第一链条,两个第一螺杆顶端均固定连接有第二链轮的底侧,第二链轮的顶侧固定安装有第二螺杆,两个第一螺杆上螺纹套设有同一个第一支撑杆,第一支撑杆的顶侧固定安装有下裁切刀,两个第二螺杆上螺纹套设有同一个第二支撑杆,第二支撑杆的底侧固定安装有上裁切刀,四个支架中靠近侧板的两个支架相互靠近的一侧均固定安装有矩形杆,矩形杆内开设有凹槽,矩形杆内滑动安装有限位杆,矩形杆的顶侧转动安装有第三链轮,第三链轮的顶侧固定安装有第一固定杆,限位杆的顶侧固定安装有第二固定杆,第一固定杆的顶端转动安装有连接杆的一端,连接杆的另一端转动安装在第二固定杆的顶侧。

优选的,所述矩形杆的内壁上固定安装有弹簧的一端,弹簧的另一端固定安装在限位杆上,实现对限位杆位置的限定。

优选的,所述第二链轮与第三链轮上啮合有同一个第二链条,实现第二链轮与第三链轮同步转动。

优选的,所述矩形杆的顶侧开设有第一矩形孔,第二固定杆滑动安装在第一矩形孔内,使限位杆可以左右移动。

优选的,所述侧板的两侧均开设有两个第二矩形孔,第一支撑杆和第二支撑杆分别活动连接在相对应的第二矩形孔内,使第一支撑杆和第二支撑杆可以上下移动。

优选的,所述第一螺杆的螺纹旋向与第二螺杆的螺纹旋向相反,使第一螺杆与第二螺杆可以做相互靠近和相互远离的运动。

本实用新型中,所述的一种用于光伏生产线的离线裁切设备,首先,将光伏材料放置于传送带上,启动电机,使通过同一个第一链条啮合的两个第一链轮逆时针转动,带动第一螺杆逆时针转动,使第二链轮同步转动,与第二链轮固定连接的第二螺杆同步转动,与第一螺杆啮合的第一支撑杆向上移动,使下裁切刀向上移动,与第二螺杆啮合的第二支撑杆向下移动,使上裁切刀向下移动,实现对光伏材料的裁切,与第二链轮通过第二链条啮合的第三链轮同步转动,使第一固定杆做逆时针运动,通过连接杆转动连接的第二固定杆左右运动,当第二固定杆向左侧移动时,弹簧压缩,当第二固定杆向右侧移动时,弹簧弹性释放,推动第二固定杆向右侧移动,实现对光伏材料的夹持;

本实用新型的离线裁设备操作灵活,结构简单,省时省力,提高工作效率。


附图说明

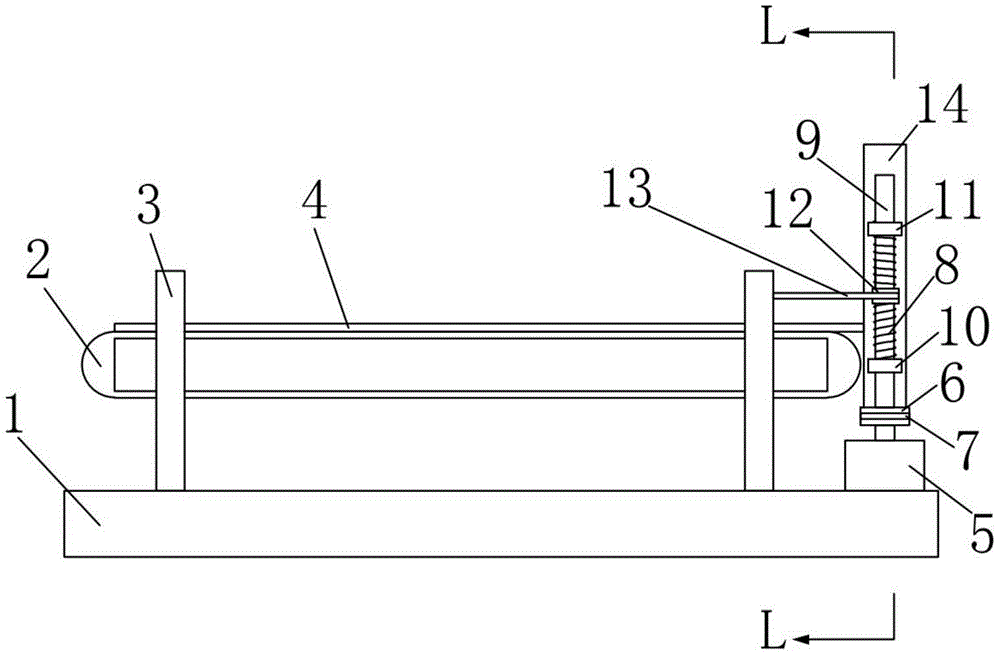

图1为本实用新型提出的一种用于光伏生产线的离线裁切设备的结构示意图;

图2为本实用新型提出的一种用于光伏生产线的离线裁切设备的L-L的剖视图;

图3为本实用新型提出的一种用于光伏生产线的离线裁切设备的A部分的结构示意图。

图中:1、底座;2、传送带;3、支架;4、光伏材料;5、电机;6、第一链轮;7、第一链条;8、第一螺杆;9、第二螺杆;10、第一支撑杆;11、第二支撑杆;12、第二链轮;13、第二链条;14、侧板;15、下裁切刀;16、上裁切刀;17、转动杆;18、矩形杆;19、限位杆;20、弹簧;21、第三链轮;22、第一固定杆;23、连接杆;24、第二固定杆。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

参照图1-3,一种用于光伏生产线的离线裁切设备,包括底座1,底座1的顶侧固定连接有四个支架3,四个支架3上传动安装有传送带2,底座1的顶侧固定安装有侧板14,底座1的顶侧通过螺栓固定安装有电机5,底座1的顶侧固定安装有转动杆17,电机5的输出轴上固定安装有一个第一螺杆8的底端,转动杆17内转动安装有另一个第一螺杆8的底端,两个第一螺杆8上均固定安装有第一链轮6,两个第一链轮6上啮合有同一个第一链条7,两个第一螺杆8顶端均固定连接有第二链轮12的底侧,第二链轮12的顶侧固定安装有第二螺杆9,两个第一螺杆8上螺纹套设有同一个第一支撑杆10,第一支撑杆10的顶侧固定安装有下裁切刀15,两个第二螺杆9上螺纹套设有同一个第二支撑杆11,第二支撑杆11的底侧固定安装有上裁切刀16,四个支架3中靠近侧板14的两个支架3相互靠近的一侧均固定安装有矩形杆18,矩形杆18内开设有凹槽,矩形杆18内滑动安装有限位杆19,矩形杆18的顶侧转动安装有第三链轮21,第三链轮21的顶侧固定安装有第一固定杆22,限位杆19的顶侧固定安装有第二固定杆24,第一固定杆22的顶端转动安装有连接杆23的一端,连接杆23的另一端转动安装在第二固定杆24的顶侧。

本实施例中,矩形杆18的内壁上固定安装有弹簧20的一端,弹簧20的另一端固定安装在限位杆19上,实现对限位杆19位置的限定。

本实施例中,第二链轮12与第三链轮21上啮合有同一个第二链条13,实现第二链轮12与第三链轮21同步转动。

本实施例中,矩形杆18的顶侧开设有第一矩形孔,第二固定杆24滑动安装在第一矩形孔内,使限位杆19可以左右移动。

本实施例中,侧板14的两侧均开设有两个第二矩形孔,第一支撑杆10和第二支撑杆11分别活动连接在相对应的第二矩形孔内,使第一支撑杆10和第二支撑杆11可以上下移动。

本实施例中,第一螺杆8的螺纹旋向与第二螺杆9的螺纹旋向相反,使第一螺杆8与第二螺杆9可以做相互靠近和相互远离的运动。

本实用新型中,首先,将光伏材料4放置于传送带2上,启动电机5,使通过同一个第一链条7啮合的两个第一链轮6逆时针转动,带动第一螺杆8逆时针转动,使第二链轮12同步转动,与第二链轮12固定连接的第二螺杆9同步转动,与第一螺杆8啮合的第一支撑杆10向上移动,使下裁切刀15向上移动,与第二螺杆9啮合的第二支撑杆11向下移动,使上裁切刀16向下移动,实现对光伏材料4的裁切,与第二链轮12通过第二链条13啮合的第三链轮21同步转动,使第一固定杆22做逆时针运动,通过连接杆23转动连接的第二固定杆24左右运动,当第二固定杆24向左侧移动时,弹簧20压缩,当第二固定杆24向右侧移动时,弹簧20弹性释放,推动第二固定杆24向右侧移动,实现对光伏材料4的夹持。
