技术领域
本实用新型属于电气施工防护设备技术领域，具体为一种建筑电气施工的安全防护装置。
背景技术
现代建筑中，随着各种功能设施的多样化，电气设备安装，控制线路也日趋复杂，如何在满足强大功能的同时，尽量使安装工作简化，并且能保证系统良好的灵活性和低廉的运行成本，已成为现代建筑电气施工技术的发展趋势，由于电气设备的多样化，使得电气施工越来越复杂，而越精密的设备往往就越容易损坏，在建筑施工现场，电气设备的安全性和稳定性就显得有为重要，这不仅影响工作的进度，更关乎着工作人员的人身安全，为了避免安全隐患的发生，对于电气设备安全防护装置的使用就显得尤为重要。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种建筑电气施工的安全防护装置，解决了在建筑施工现场，现有电气设备大部分不设有安全防护装置，这不仅影响工作的进度，更危害着工作人员的人身安全的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种建筑电气施工的安全防护装置，包括底板，所述底板的上表面与电动推杆的底端固定连接，所述电动推杆的顶端与箱体的下表面固定连接，所述箱体的左右两侧面均固定连接有第一滑块，所述第一滑块滑动连接在滑槽内，滑槽开设在限位板的左侧面，所述限位板的数量有两个，且两个限位板的下表面均与底板的上表面固定连接。
所述箱体的上表面固定连接有防水板，所述箱体的正面通过铰链与门板的左侧面活动连接，所述门板的正面与固定块的背面固定连接，所述固定块的正面开设有凹槽，所述凹槽内壁的左侧面卡接有旋转装置，所述旋转装置的右端与伸缩杆的左端固定连接，所述伸缩杆外表面套接有弹簧，所述弹簧的左端与旋转装置的右端固定连接，所述伸缩杆和弹簧的右端均与限位杆的左端固定连接，所述限位杆的右端卡接在限位块内。
所述限位块的背面与箱体的正面固定连接，所述箱体的左右两侧面均固定连接有螺纹帽，所述螺纹帽内螺纹连接有紧固螺钉，所述紧固螺钉的右端通过箱体与卡块的左侧面固定连接，所述卡块的右侧面与电气装置本体的左侧面搭接，所述电气装置本体的下表面固定连接有第二滑块，所述第二滑块滑动连接在限位槽内，所述限位槽开设在箱体内壁的下表面。
作为本实用新型的进一步方案：所述旋转装置包括轴承，所述轴承卡接在凹槽内壁的左侧面，所述轴承内套接有转轴，所述转轴的右端与弹簧和伸缩杆的左端固定连接。
作为本实用新型的进一步方案：所述箱体的下表面和底板的上表面均固定连接有减震机构，所述减震机构的数量为四个，所述凹槽内壁的上表面开设有卡槽。
作为本实用新型的进一步方案：所述底板下表面的四角处均设置有万向轮，所述电动推杆的数量为两个，所述第二滑块和限位槽的形状均为梯形。
作为本实用新型的进一步方案：所述底板的上表面与握把的下表面固定连接，所述握把的外表面设置有防滑纹理，且两个卡块的相对面均设置有海绵垫。
作为本实用新型的进一步方案：所述防水板的上表面设置有引水槽，所述限位杆的形状为L形，且两个限位板的相对面均固定连接有连接块。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该建筑电气施工的安全防护装置，通过设置第二滑块、限位槽、紧固螺钉、螺纹帽和卡块，当工作人员需要将电气装置本体固定在箱体内时，只需将限位杆脱离限位块，随时将门板拉出，此时工作人员就可以将电气装置本体放置在箱体内，随后将紧固螺钉拧紧就可以将电气装置本体固定在箱体内，因设置有卡块和第二限位块，使得电气装置本体不论是在放置、移动或者使用时都不易脱落箱体，因设置有防水板和减震机构，使得电气装置本体在移动和放置时不易因震动和雨水发生损坏，有效的降低了电气装置本体发生损坏的可能。
2、该建筑电气施工的安全防护装置，通过设置握把和万向轮，当需要移动电气装置本体的位置时，只需工作人员将万向轮的刹车片抬起，随后推动握把，当到达合适的位置时，只需将刹车片按下即可，因握把的外表面设置有防滑纹理，使得工作人员在推动握把时不易脱手。
3、该建筑电气施工的安全防护装置，通过设置电动推杆，使得工作人员可以方便面的调整电气装置本体的高度，因设置有减震机构，使得在电动推杆发生损坏造成箱体坠落时，减震机构可以减低箱体的震动，从而减小了电气装置本体损坏的可能。
附图说明

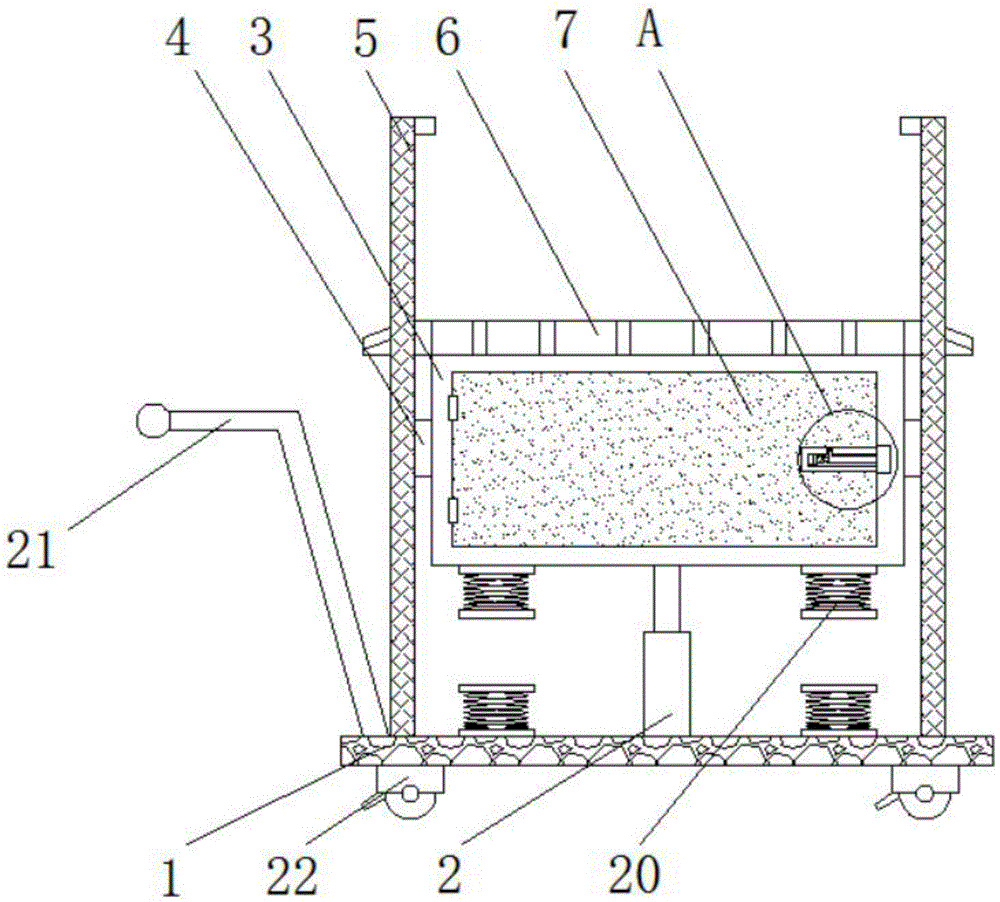

图1为本实用新型正视结构示意图；
图2为本实用新型箱体正视的剖面结构示意图；
图3为本实用新型A处放大的结构示意图；
图中：1底板、2电动推杆、3箱体、4第一滑块、5限位板、6防水板、7门板、8固定块、9旋转装置、91轴承、92转轴、10弹簧、11伸缩杆、12限位杆、13限位块、14螺纹帽、15紧固螺钉、16卡块、17电气装置本体、18第二滑块、19限位槽、20减震机构、21握把、22万向轮、23凹槽。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
如图1-3所示，本实用新型提供一种技术方案：一种建筑电气施工的安全防护装置，包括底板1，底板1的上表面与电动推杆2的底端固定连接，底板1下表面的四角处均设置有万向轮22，电动推杆2的数量为两个，第二滑块18和限位槽19的形状均为梯形，因设置有万向轮22，当需要移动电气装置本体17的位置时，只需推动握把21，当到达合适的位置时，只需将刹车片按下就可以将电气装置本体17的位置固定，方便了工作人员移动电气装置本体17的位置，电动推杆2的顶端与箱体3的下表面固定连接，箱体3的下表面和底板1的上表面均固定连接有减震机构20，减震机构20的数量为四个，凹槽23内壁的上表面开设有卡槽，箱体3的左右两侧面均固定连接有第一滑块4，第一滑块4滑动连接在滑槽内，因设置有第一滑块4，使得工作人员在调整电气装置本体17的高度时，电气装置本体17不易左右晃动，滑槽开设在限位板5的左侧面，限位板5的数量有两个，且两个限位板5的下表面均与底板1的上表面固定连接。
箱体3的上表面固定连接有防水板6，箱体3的正面通过铰链与门板7的左侧面活动连接，因设置有铰链和门板7，使得工作人员需要将电气装置本体17放入箱体3内时，只需将门板7打开，随后就可以将电气装置本体17放入箱体3内，门板7的正面与固定块8的背面固定连接，固定块8的正面开设有凹槽23，凹槽23内壁的左侧面卡接有旋转装置9，旋转装置9包括轴承91，轴承91卡接在凹槽23内壁的左侧面，轴承91内套接有转轴92，转轴92的右端与弹簧10和伸缩杆11的左端固定连接，因设置有卡槽，使得工作人员在将限位杆12脱离限位块13时，可以将限位杆12旋转卡接在卡槽内，因设置有旋转装置9，使得工作人员在旋转限位杆12时更加顺畅，且不易卡死，旋转装置9的右端与伸缩杆11的左端固定连接，伸缩杆11外表面套接有弹簧10，弹簧10的左端与旋转装置9的右端固定连接，底板1的上表面与握把21的下表面固定连接，握把21的外表面设置有防滑纹理，且两个卡块16的相对面均设置有海绵垫，伸缩杆11和弹簧10的右端均与限位杆12的左端固定连接，限位杆12的右端卡接在限位块13内。
限位块13的背面与箱体3的正面固定连接，因设置有弹簧10和伸缩杆11，使得工作人员需要将限位杆12卡接在限位块13内时，只需将限位杆12脱离卡槽，此时伸缩杆11受到弹簧10弹力的作用向右挤压，使得限位杆12快速向右移动，此时限位杆12就会卡接在限位块13内，箱体3的左右两侧面均固定连接有螺纹帽14，
螺纹帽14内螺纹连接有紧固螺钉15，紧固螺钉15的右端通过箱体3与卡块16的左侧面固定连接，因设置有紧固螺钉15和卡块16，使得工作人员需要将电气装置本体17固定在箱体3时，只需拧动两个紧固螺钉15，两个卡板就会相对移动，从而将电气装置本体17固定在箱体3内，因设置有卡块16，使得紧固螺钉15对电气装置本体17固定的面积增大，使得电气装置本体17不易脱落，且两个卡块16的相对面设置有海绵垫，使得电气装置本体17不易因紧固螺钉15固定的过紧而损坏，防水板6的上表面设置有引水槽，限位杆12的形状为L形，且两个限位板5的相对面均固定连接有连接块，卡块16的右侧面与电气装置本体17的左侧面搭接，电气装置本体17的下表面固定连接有第二滑块18，第二滑块18滑动连接在限位槽19内，限位槽19开设在箱体3内壁的下表面。
本实用新型的工作原理为：
S1、当工作人员需要将电气装置本体17放置在箱体3内时，只需将限位杆12向左拉动，使得限位杆12脱离限位块13，此时工作人员就可以通过铰链将门板7拉出，随后工作人员就可以将第二滑块18放置在限位槽19内，当工作人员电气装置本体17放置在箱体3内时，只需将箱体3两侧的紧固螺钉15拧紧，两个卡块16就会相对移动，从而将电气装置本体17牢牢的规定在箱体3内；
S2、当需要移动电气装置本体17的位置时，只需工作人员将万向轮22的刹车片抬起，随后推动握把21，就可以对电气装置本体17的位置进行移动，当到达合适的位置时，只需将刹车片按下即可；
S3、当需要调整电气装置本体17的高度时，只需工作人员启动电动推杆2，使得电动推杆2缓缓抬升，从而将电气装置本体17抬升，到达合适的位置时，工作人员关闭电动推杆2即可。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
