技术领域
本实用新型涉及生产设备技术领域，尤其涉及一种带有除尘装置的肥料生产设备。
背景技术
肥料是指能供给作物生长发育所需养分，改善土壤性状，提高作物产量和品质的物质。是农业生产中的一种重要生产资料。一般分为有机肥料、无机肥料、生物性肥料。也可按来源分为农家肥料和化学肥料。按所含养料的多少分为完全肥料和不完全肥料；按供肥的特点，分为直接肥料和间接肥料；按所含成分，分为氮素肥料、钾素肥料、微量元素肥料和稀土元素肥料，目前现有的肥料在生产过程中，需要除尘装置，对粉料生产中产生的灰尘和废气进行除尘并净化，而除尘装置的过滤网进行定期清理，存在着不便于对过滤网进行拆装并清理的问题，因此我们提出了一种带有除尘装置的肥料生产设备用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在不便于对过滤网进行拆装并清理的缺点，而提出的一种带有除尘装置的肥料生产设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种带有除尘装置的肥料生产设备，包括过滤箱，所述过滤箱的底部设置有底座，底座的顶部固定安装有过滤网和活性炭网，过滤箱的底部开设有多个定位槽，底座的顶部固定安装有多个定位座，且定位座与对应的定位槽相适配，底座的顶部固定安装有多个连接座，连接座的一侧开设有第一槽，定位槽的一侧内壁上开设有滑动孔，定位座的一侧开设有卡槽，底座上开设有两个对称设置的腔室，腔室的一侧内壁上转动安装有蜗杆的一端，蜗杆的另一端延伸至底座的外侧并固定安装有转板。
优选的，所述第一槽内滑动安装有滑动杆，两个滑动杆相互靠近的一侧均焊接有齿条，且滑动杆贯穿滑动孔并与卡槽相适配，由于设置有滑动杆与卡槽，能够对定位座进行固定。
优选的，所述第一槽的顶部内壁上转动安装有转动杆的一端，转动杆的另一端转动安装在腔室的底部内壁上，转动杆上固定套设有蜗轮，且蜗轮与蜗杆相啮合，由于设置有蜗杆，蜗杆的转动能够带动蜗轮进行转动。
优选的，所述第一槽的顶部内壁上和底部内壁上均开设有限位槽，滑动杆的顶部和底部均固定安装有限位杆，且限位杆与限位槽滑动连接，由于设置有限位槽和限位杆，能够使得滑动杆进行稳定的移动。
优选的，所述转动杆的底端固定套设有轴承，且轴承的外圈固定安装在腔室的内壁上，由于设置有轴承，能够使得转动杆进行稳定的转动。
优选的，所述腔室的顶部内壁上开设有圆孔，且转动杆转动安装在圆孔内，由于设置有圆孔，能够使得转动杆进行稳定的转动。
本实用新型中，所述一种带有除尘装置的肥料生产设备当对过滤网进行清洗时，首先转动转板，转板带动蜗杆进行转动，蜗杆带动蜗轮进行转动，蜗轮带动转动杆进行转动，转动杆带动齿轮进行转动，由于两个滑动杆相互靠近的一侧焊接有齿条，齿轮的转动带动齿条进行移动，且两个齿条向相互靠近的方向进行移动，齿条带动滑动杆进行移动，使得滑动杆脱离卡槽，从而能够解除对定位座的固定，继续转动转板，使得滑动杆脱离滑动孔并收纳到第一槽内，从而解除对底座的固定，向下移动底座，从而能够对过滤网和活性炭网进行拆卸。
本实用新型设计合理，结构简单，操作方便，便于对过滤网和活性炭网进行拆装，从而便于对过滤网和活性炭网进行清理。
附图说明

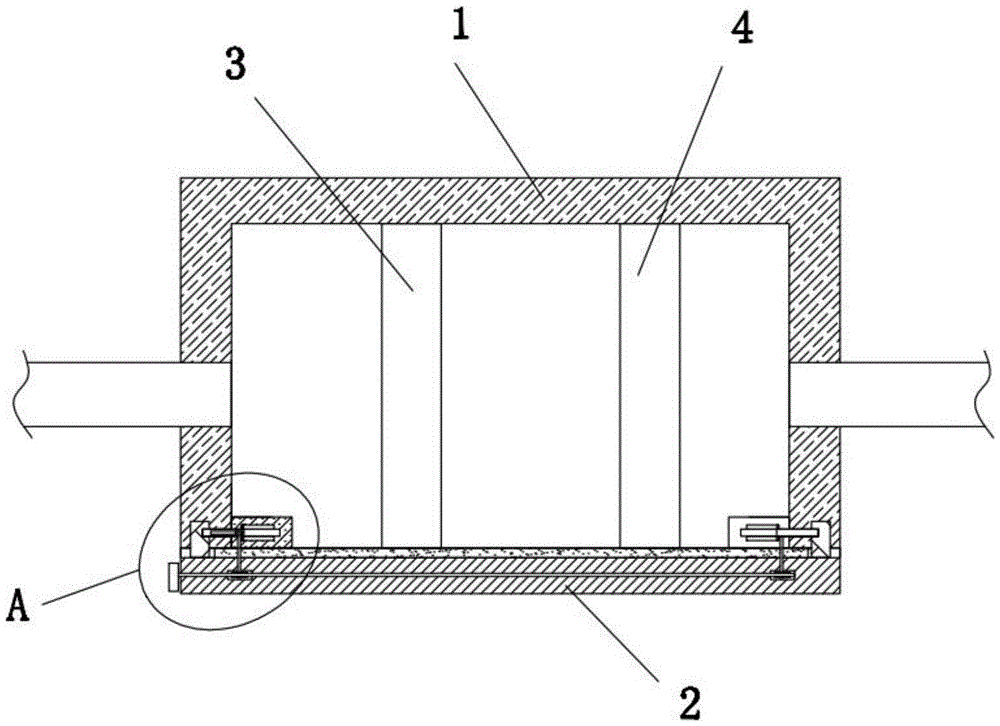

图1为本实用新型提出的一种带有除尘装置的肥料生产设备的结构示意图；
图2为本实用新型提出的一种带有除尘装置的肥料生产设备的A部分结构示意图；
图3为本实用新型提出的一种带有除尘装置的肥料生产设备的B部分结构示意图。
图中：1、过滤箱；2、底座；3、过滤网；4、活性炭网；5、密封圈；6、连接座；7、定位槽；8、定位座；9、第一槽；10、滑动孔；11、卡槽；12、腔室；13、蜗杆；14、转板；15、滑动杆；16、齿条；17、转动杆；18、齿轮；19、蜗轮；20、限位槽；21、限位杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种带有除尘装置的肥料生产设备，包括过滤箱1，过滤箱1的底部设置有底座2，底座2的顶部固定安装有过滤网3和活性炭网4，过滤箱1的底部开设有多个定位槽7，底座2的顶部固定安装有多个定位座8，且定位座8与对应的定位槽7相适配，底座2的顶部固定安装有多个连接座6，连接座6的一侧开设有第一槽9，定位槽7的一侧内壁上开设有滑动孔10，定位座8的一侧开设有卡槽11，底座2上开设有两个对称设置的腔室12，腔室12的一侧内壁上转动安装有蜗杆13的一端，蜗杆13的另一端延伸至底座2的外侧并固定安装有转板14。
本实用新型中，第一槽9内滑动安装有滑动杆15，两个滑动杆15相互靠近的一侧均焊接有齿条16，且滑动杆15贯穿滑动孔10并与卡槽11相适配，由于设置有滑动杆15与卡槽11，能够对定位座8进行固定。
本实用新型中，第一槽9的顶部内壁上转动安装有转动杆17的一端，转动杆17的另一端转动安装在腔室12的底部内壁上，转动杆17上固定套设有蜗轮19，且蜗轮19与蜗杆13相啮合，由于设置有蜗杆13，蜗杆13的转动能够带动蜗轮19进行转动。
本实用新型中，第一槽9的顶部内壁上和底部内壁上均开设有限位槽20，滑动杆15的顶部和底部均固定安装有限位杆21，且限位杆21与限位槽20滑动连接，由于设置有限位槽20和限位杆21，能够使得滑动杆15进行稳定的移动。
本实用新型中，转动杆17的底端固定套设有轴承，且轴承的外圈固定安装在腔室12的内壁上，由于设置有轴承，能够使得转动杆17进行稳定的转动。
本实用新型中，腔室12的顶部内壁上开设有圆孔，且转动杆17转动安装在圆孔内，由于设置有圆孔，能够使得转动杆17进行稳定的转动。
本实用新型中，当对过滤网3进行清洗时，首先转动转板14，转板14带动蜗杆13进行转动，蜗杆13带动蜗轮19进行转动，蜗轮19带动转动杆17进行转动，转动杆17带动齿轮18进行转动，由于两个滑动杆15相互靠近的一侧焊接有齿条16，齿轮18的转动带动齿条16进行移动，且两个齿条16向相互靠近的方向进行移动，齿条16带动滑动杆15进行移动，使得滑动杆15脱离卡槽11，从而能够解除对定位座8的固定，继续转动转板14，使得滑动杆15脱离滑动孔10并收纳到第一槽9内，从而解除对底座2的固定，向下移动底座2，从而能够对过滤网3和活性炭网4进行拆卸，从而便于对过滤网3和活性炭网4进行清理，当对过滤网3和活性炭网4进行安装时，首先把定位座8安装到定位槽7内，使得密封圈5与过滤箱1相接触，然后反向转动转板14，能够使得两个滑动杆15向相互远离的方向进行移动，从而卡入卡槽11，能够对定位座8进行固定，从而能够对底座2进行固定，便于对过滤网3和活性炭网4进行拆装，从而便于对过滤网3和活性炭网4进行清理或更换。
