技术领域
本实用新型涉及防护装置技术领域，具体为一种低层楼面混泥土浇筑用防护装置。
背景技术
在农村低层建筑浇筑楼面混泥土时，通过都没有任何的防护措施进行保护，非常同意导致浇筑混泥土的工作人员在浇灌混泥土的过程中出现安全事故，因此设计一种低层楼面混泥土浇筑用防护装置非常的必要。
实用新型内容
本实用新型旨在于解决上述背景技术存在的问题，提供一种低层楼面混泥土浇筑用防护装置，该装置通过设置有第一横向板和第二横向板，在浇筑混凝土之前，首先将装置的第二横向板紧贴于楼面混泥土底部模板的底部，使得吸盘吸附于底部表面，然后将第一横向板放于混泥土浇筑模板的边侧垂直板上，通过旋转旋转板，使旋转板于第一横向板呈90°，然后将旋转杆嵌入于凹槽内，使得旋转板紧贴于边侧垂直板内侧表面，相连的防护装置同样设置，设置完后进行浇灌，达到防护的效果。
为实现上述目的，本实用新型提供如下技术方案，一种低层楼面混泥土浇筑用防护装置，包括有防护栏、套环、钩体、焊接槽、旋转杆、竖杆和第一横向板，所述防护栏的左侧表面焊接设置有套环，所述防护栏的右侧表面焊接设置有钩体，所述防护栏的左右两侧中央外表面焊接设置有焊接槽，所述焊接槽的中央焊接设置有贯穿杆所述焊接槽的内部嵌入设置有旋转杆，所述旋转杆靠近焊接槽的一端贯穿设置有贯穿孔，所述防护栏的左右两侧均设焊接设置有竖杆，所述竖杆的外侧表面顶部焊接设置有第一横向板，所述第一横向板的外侧通过铰链设置有旋转板，所述竖杆外侧表面底部焊接设置有第二横向板，所述第二横向板的上表面固定设置有吸盘，所述旋转板的上表面内侧焊接设置有凹槽。
进一步的优先方案，所述钩体可嵌入于另一个防护装置上的套环上。
进一步的优先方案，所述贯穿杆贯穿于贯穿孔内。
进一步的优先方案，所述旋转板与第一横向板所成的角度为90°时，旋转杆的底部嵌入于凹槽内。
进一步的优先方案，所述每个第二横向板上均设置有两个吸盘。
有益效果：
(1)该装置通过设置有第一横向板和第二横向板，在浇筑混凝土之前，首先将装置的第二横向板紧贴于楼面混泥土底部模板的底部，使得吸盘吸附于底部表面，然后将第一横向板放于混泥土浇筑模板的边侧垂直板上，通过旋转旋转板，使旋转板于第一横向板呈90°，然后将旋转杆嵌入于凹槽内，使得旋转板紧贴于边侧垂直板内侧表面，相连的防护装置同样设置，设置完后进行浇灌，达到防护的效果。
(2)该装置通过设置有吸盘，通过设置有吸盘使得装置的第二横向杆能吸附于底部横杆的底部表面，使得装置更好的固定。
(3)该装置通过设置有套环和钩体，通过在防护栏的左侧焊接设置有套环，在防护栏的右侧焊接设置有钩体，且一个防护装置的钩体可嵌入于另一个防护装置的套环内，使得在设置多个防护装置时，相互之间互相固定，达到更好的防护效果。
附图说明

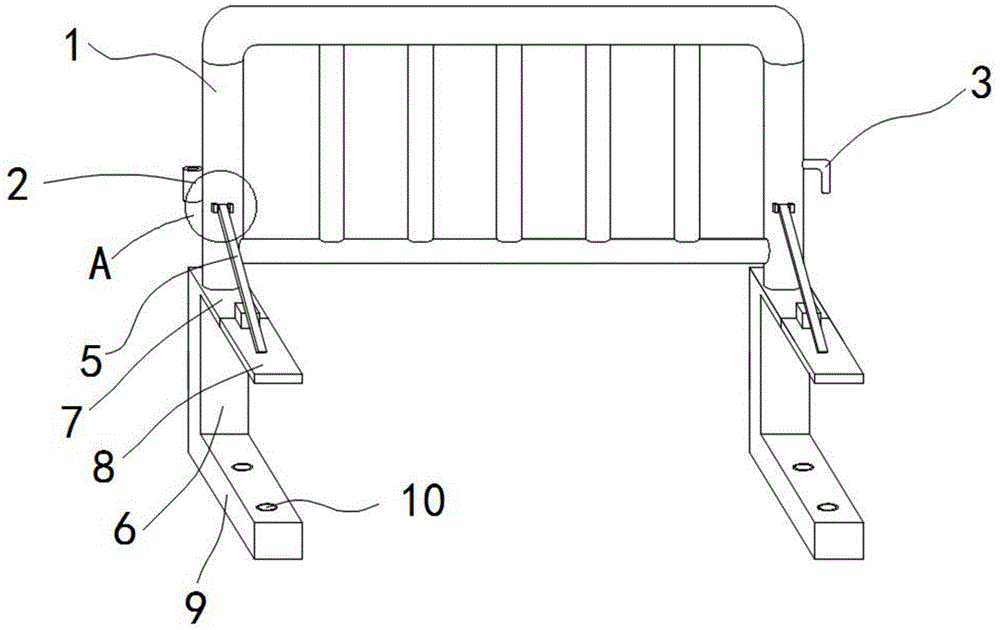

图1为本实用新型的整体结构示意图。
图2为本实用新型的整体结构示意图。
图3为本实用新型的图1A处放大结构示意图。
图1-3中：1-防护栏、2-套环、3-钩体、4-焊接槽、401-贯穿杆、5-旋转杆、501-贯穿孔、6-竖杆、7-第一横向板、8-旋转板、9-第二横向板、10-吸盘、11-凹槽。
具体实施方式
实施例：
请参阅图1至3，本实用新型实施例中一种低层楼面混泥土浇筑用防护装置，包括有防护栏1、套环2、钩体3、焊接槽4、旋转杆5、竖杆6和第一横向板7，防护栏1的左侧表面焊接设置有套环2，防护栏1的右侧表面焊接设置有钩体3，防护栏1的左右两侧中央外表面焊接设置有焊接槽4，焊接槽4的中央焊接设置有贯穿杆401焊接槽4的内部嵌入设置有旋转杆5，旋转杆5靠近焊接槽4的一端贯穿设置有贯穿孔501，防护栏1的左右两侧均设焊接设置有竖杆6，竖杆6的外侧表面顶部焊接设置有第一横向板7，第一横向板7的外侧通过铰链设置有旋转板8，竖杆6外侧表面底部焊接设置有第二横向板9，第二横向板9的上表面固定设置有吸盘10，旋转板8的上表面内侧焊接设置有凹槽11。
进一步的，钩体3可嵌入于另一个防护装置上的套环2上，使得两个防护装置之间可相互固定。
进一步的，贯穿杆401贯穿于贯穿孔501内，使得旋转杆5可在焊接槽4内旋转。
进一步的，当旋转板8与第一横向板7所成的角度为90°时，旋转杆5的底部嵌入于凹槽11内，上帝当旋转板8与第一横向板7呈90°时，通过旋转杆5进行固定。
进一步的，每个第二横向板9上均设置有两个吸盘10，设置有两个吸盘，使得第二横向板9和混泥土浇筑模板的底部表面连接更加稳定。
在使用本实用新型一种低层楼面混泥土浇筑用防护装置时，首先将装置安装好，然后在建筑房屋时，已经铺好楼面混泥土模板和扎好钢筋的楼面上，将装置的第二横向板9放于混泥土模板四周的底部表面，使得吸盘10吸附于混泥土模板的底部表面，然后将第一横向板7的底部放于混泥土模板边侧的竖向模板上，通过将旋转板8旋转使得旋转与第一横向板7呈90°，从而使得旋转板8紧贴于混泥土模板边侧的竖向模板上内部表面上，然后将旋转杆5的底端嵌入于凹槽11内，使得防护装置固定于楼面混凝土浇灌时的模板上，达到防护的效果，当浇灌完混泥土后，可将装置取出。
