技术领域
本实用新型属于安防设备技术领域，具体为一种安防摄像头安装固定装置。
背景技术
安防指安全防护，安防有物防，人防，技防三种防护形式，安防工程是一门被人们日益重视的新兴专业，现代安防工程中不可或缺的一部分就是摄像头，现有的摄像头的固定装置无法调节角度，无法安装在各种不同环境和场所，摄像头不能多角度进行监控，且现有的摄像头本体进行固定时，通常是将摄像头固定在支撑架上，然后将支撑架进行固定，在对摄像头本体进行安装时，大多是用螺栓进行连接，安装比较麻烦。
实用新型内容
(一)解决的技术问题
为了克服现有技术的上述缺陷，本实用新型提供了一种安防摄像头安装固定装置，解决了现有的摄像头的固定装置无法调节角度，摄像头本体不能多角度进行监控，且对摄像头本体进行安装时，大多是用螺栓进行连接，安装比较麻烦的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种安防摄像头安装固定装置，包括横板，所述横板的背面通过销轴与两个夹板的正面活动连接，所述夹板的左侧面固定连接有橡胶垫，且两个橡胶垫内搭接有同一个摄像头本体，所述夹板的右侧面通过第一弹簧与竖板的左侧面固定连接，所述竖板的正面与横板的背面固定连接，所述夹板的右侧面与绳索的右端固定连接。
所述绳索缠绕在第一滑轮和第二滑轮的外表面，所述第一滑轮的左端与横板的右侧面固定连接，所述第二滑轮的顶端与横板的下表面固定连接，所述绳索的外表面设置有橡胶套，所述横板的下表面固定连接有连接杆，所述连接杆的左侧面与转动机构的右端固定连接。
所述转动机构卡接在侧板的右侧面，所述侧板的下表面与底板的上表面固定连接，所述底板的上表面与伸缩机构的底端固定连接，所述伸缩机构的顶端固定连接有拉块，所述拉块的上表面设置有卡块，所述卡块卡接在卡槽内，所述卡槽开设在横板的下表面。
作为本实用新型的进一步方案：所述第一滑轮的数量设置为两个，所述第二滑轮的数量设置为两个。
作为本实用新型的进一步方案：所述侧板的数量设置为两个，所述连接杆的数量设置为两个。
作为本实用新型的进一步方案：所述第一弹簧的数量设置为若干个，所述橡胶垫的外表面设置有防滑纹。
作为本实用新型的进一步方案：所述卡块和卡槽的数量设置为若干个，所述卡块和卡槽的形状设置为梯形。
作为本实用新型的进一步方案：所述伸缩机构包括第二弹簧，所述第二弹簧套接在伸缩杆，所述伸缩杆和第二弹簧的底端均与底板的上表面固定连接，所述伸缩杆和第二弹簧的顶端均与拉块的下表面固定连接。
(三)有益效果
与现有技术相比，本实用新型的有益效果在于：
1、该安防摄像头安装固定装置，通过设置夹板，使得工作人员拉动绳索，使得夹板绕着销轴转动，使得第一弹簧拉伸，工作人员把摄像头本体放在横板上，工作人员松开绳索，夹板便在第一弹簧弹力的作用下绕着销轴转动，使得夹板对摄像头本体进行夹紧，摄像头本体便完成安装，操作简单，降低了工作人员的工作强度。
2、该安防摄像头安装固定装置，通过设置卡块和卡槽，使得工作人员向下拉动拉块，卡块从卡槽内滑出，工作人员转动横板，使得横板绕着转动机构转动，工作人员松开拉块，卡块便可卡进卡槽，便可对摄像头本体进行调节，使得摄像头本体可以多角度的进行监控。
3、该安防摄像头安装固定装置，通过设置橡胶垫，使得夹板不会与摄像头本体进行直接接触，使得摄像头本体不会因震动时夹板与摄像头本体发生撞击，降低了夹板因夹持而对摄像头本体造成的损坏程度。
附图说明

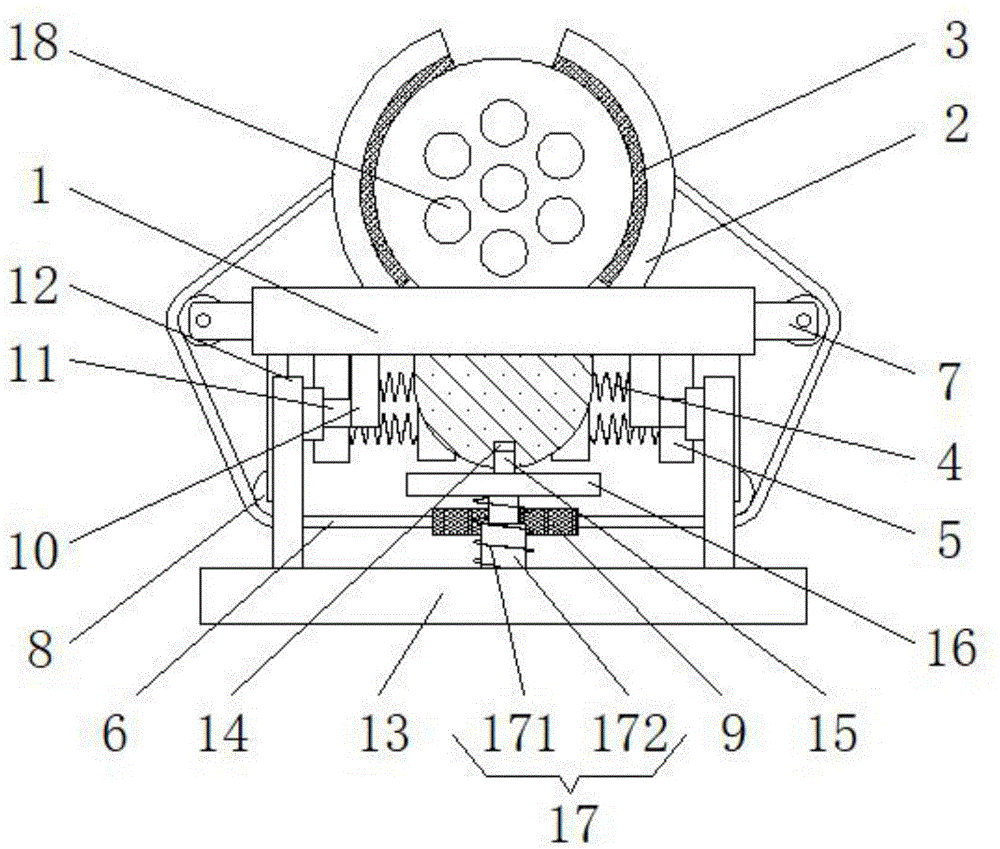

图1为本实用新型正视的剖面结构示意图；
图2为本实用新型夹板的后视结构示意图；
图3为本实用新型拉块左视的剖面结构示意图；
图中：1横板、2夹板、3橡胶垫、4第一弹簧、5竖板、6绳索、7第一滑轮、8第二滑轮、9橡胶套、10连接杆、11转动机构、12侧板、13底板、14卡槽、15卡块、16拉块、17伸缩机构、171第二弹簧、172伸缩杆、18摄像头本体。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
如图1-3所示，本实用新型提供一种技术方案：一种安防摄像头安装固定装置，包括横板1，横板1的背面通过销轴与两个夹板2的正面活动连接，夹板2的左侧面固定连接有橡胶垫3，且两个橡胶垫3内搭接有同一个摄像头本体18，夹板2的右侧面通过第一弹簧4与竖板5的左侧面固定连接，第一弹簧4的数量设置为若干个，橡胶垫3的外表面设置有防滑纹，通过设置第一弹簧4，因第一弹簧4的数量设置为若干个，使得夹板2在第一弹簧4的数量设置在若干个，使得夹板2可以在第一弹簧4弹力的作用下对摄像头本体18进行夹紧，通过设置橡胶垫3，因橡胶垫3的外表面设置为防滑纹，增大橡胶垫3与摄像头本体18间的摩擦，使得摄像头本体18不易从夹板2内脱落，竖板5的正面与横板1的背面固定连接，夹板2的右侧面与绳索6的右端固定连接。
绳索6缠绕在第一滑轮7和第二滑轮8的外表面，第一滑轮7的左端与横板1的右侧面固定连接，第二滑轮8的顶端与横板1的下表面固定连接，第一滑轮7的数量设置为两个，第二滑轮8的数量设置为两个，通过设置第一滑轮7和第二滑轮8，因第一滑轮7和第二滑轮8的数量均设置为两个，工作人员拉动绳索6，使得绳索6可以绕着第一滑轮7和第二滑轮8对两个夹板2进行转动，绳索6的外表面设置有橡胶套9，通过设置橡胶套9，可减轻绳索6对手掌的伤害，横板1的下表面固定连接有连接杆10，连接杆10的左侧面与转动机构11的右端固定连接。
转动机构11卡接在侧板12的右侧面，侧板12的数量设置为两个，连接杆10的数量设置为两个，侧板12的下表面与底板13的上表面固定连接，底板13的上表面与伸缩机构17的底端固定连接，伸缩机构17包括第二弹簧171，第二弹簧171套接在伸缩杆172，伸缩杆172和第二弹簧171的底端均与底板13的上表面固定连接，伸缩杆172和第二弹簧171的顶端均与拉块16的下表面固定连接，通过设置拉块16，使得工作人员可以较为方便的把卡块15从卡槽14内移出，伸缩机构17的顶端固定连接有拉块16，拉块16的上表面设置有卡块15，卡块15卡接在卡槽14内，卡块15和卡槽14的数量设置为若干个，卡块15和卡槽14的形状设置为梯形，卡槽14开设在横板1的下表面。
本实用新型的工作原理为：
S1、在对摄像头本体18进行拆卸时，首先工作人员握住橡胶套9，缓缓的拉动绳索6，绳索6拉动夹板2绕着销轴转动，第一弹簧4被拉伸，使得橡胶垫3与摄像头本体18分开，工作人员便可对摄像头本体18进行拆卸；
S2、当需要对摄像头本体18进行调节时，首先工作人员向下拉动拉块16，伸缩机构17收缩，卡块15从卡槽14内滑出；
S3、其次，工作人员转动横板1，使得横板1绕着转动机构11转动，待调节到合适的位置，工作人员松开拉块16，卡块15便可卡进卡槽14，便可对摄像头本体18进行调节。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
