技术领域
本实用新型涉及床头结构技术领域，具体来说，涉及一种多功能的床头结构。
背景技术
床是我们日常休息的地方；一张合适的床，不仅能够保证我们拥有舒适的睡眠，还可以有利于我们的身体健康；现有床头结构中，床头板一般竖直放置或斜置，现有床头结构大多为密封结构，使得床头部分的空间产生浪费，且一般床头一体结构不便搬运，功能单一，因此，急需一种多功能的床头结构。
实用新型内容
(一)技术问题
综上所述，本实用新型是一种多功能的床头结构，通过结构与功能性的改进，以解决上述背景技术的问题。
(二)技术方案
本实用新型提供了一种多功能的床头结构、包括背板、安装卡槽、侧板、榫头、安装块、固定板一、固定板二、主板、电脑桌安装框、抽屉一安装框、易拿槽、安装块一、抽屉二安装框、手机支架安放框、固定杆一、固定杆二、电脑桌、桌板、折叠框、桌脚、抽屉一、抽屉二和手机支架，所述背板两端活动均设有侧板，且背板一侧固定连接设有六安装卡槽，两个所述侧板一侧固定连接三个榫头、三个安装块、固定板一和固定板二，且榫头活动连接安装卡槽，两个所述侧板顶端活动连接设有主板，所述主板上表面中间固定连接设有电脑桌安装框，上表面两端分别固定连接均设有抽屉二安装框和抽屉一安装框，上表面底端固定连接设有手机支架安放框，所述电脑桌安装框两侧固定连接均设有易拿槽，两个所述抽屉一安装框和两个抽屉二安装框一侧均固定连接设有易拿槽，所述主板下表面两侧固定连接均设有三个安装块一，下表面中间两侧固定连接均设有固定杆一和固定杆二，且安装块一与安装块活动连接，所述电脑桌安装框内活动连接设有电脑桌，所述电脑桌顶端固定连接设有桌板，所述桌板下表面固定连接设有折叠框，所述折叠框内活动连接设有两个桌脚，两个所述抽屉一安装框内活动连设有抽屉一，且抽屉一下表面与固定板一上表面和固定杆一上表面活动连接，两个所述抽屉二安装框内活动连接设有抽屉二，且抽屉二下表面活动连接固定板二上表面和固定杆二上表面，所述手机支架安放框内固定连接设有手机支架。
优选的，所述手机支架底端固定连接在手机支架安放框内，支撑杆为可弯曲的软杆。
优选的，所述桌脚可拉起或者折叠放置在折叠框内。
优选的，所述抽屉一和抽屉二外表面刚好和主板外表面平齐。
优选的，所述易拿槽的大小刚好放入四指大小。
优选的，所述安装块上的卡槽与安装块一上的凹槽卡接，榫头安装卡槽卡接。
(三)有益效果
1、本实用新型通过设置安装块上的卡槽与安装块一上的凹槽卡接，榫头安装卡槽卡接，在搬家使，可以将背板、侧板和主板可组装拆卸，方便搬运，桌脚可拉起或者折叠放置在折叠框内，可将桌脚折叠放置在折叠框内将电脑桌放在电脑桌安装框内，当需要办公时，可将电脑桌拿出打开桌脚，放置在床上进行办公。
2、本实用优点在于通过设置支撑杆为可弯曲的软杆，手机支架可将一端拉扯出固定手机，弯曲软杆调整手机位置，易拿槽的大小刚好放入四指大小，使抽屉一、抽屉二和电脑桌更容易拉出和放入，电脑桌、抽屉一和抽屉二的外表面刚好和主板外表面平齐，使床头可更好的依靠。
附图说明

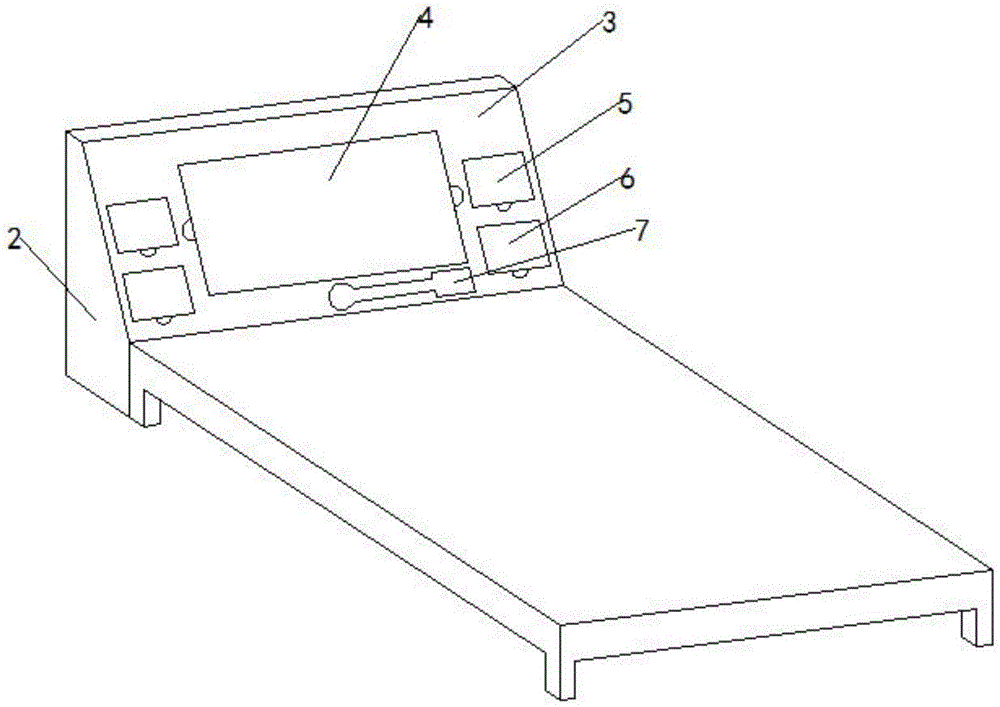

图1是本实用新型的整体结构示意图。
图2是本实用新型的侧板结构示意图。
图3是本实用新型的主板结构示意图。
图4是本实用新型的背板结构示意图。
图5是本实用新型的背板背面结构示意图。
图6是本实用新型的电脑桌背面结构示意图。
图7是本实用新型的抽屉一和抽屉二的结构示意图。
在图1至图7，部件名称或线条与附图编号的对应关系为：
背板-1，安装卡槽-101，侧板-2，榫头-201，安装块-202，固定板一-203，固定板二-204，主板-3，电脑桌安装框-301，抽屉一安装框-302，易拿槽-303，安装块一-304，抽屉二安装框-306，手机支架安放框-307，固定杆一-305，固定杆二-308，电脑桌-4，桌板-401，折叠框-402，桌脚-403，抽屉一-5，抽屉二-6，手机支架-7。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
实施例：
请参阅图1-7，本实用新型一种多功能的床头结构、包括背板1、安装卡槽101、侧板2、榫头201、安装块202、固定板一203、固定板二204、主板3、电脑桌安装框301、抽屉一安装框302、易拿槽303、安装块一304、抽屉二安装框306、手机支架安放框307、固定杆一305、固定杆二308、电脑桌4、桌板401、折叠框402、桌脚403、抽屉一5、抽屉二6和手机支架7，背板1两端活动均设有侧板2，且背板1一侧固定连接设有六安装卡槽101，两个侧板2一侧固定连接三个榫头201、三个安装块202、固定板一203和固定板二204，且榫头201活动连接安装卡槽101，两个侧板2顶端活动连接设有主板3，主板3上表面中间固定连接设有电脑桌安装框301，上表面两端分别固定连接均设有抽屉二安装框306和抽屉一安装框302，上表面底端固定连接设有手机支架安放框307，电脑桌安装框301两侧固定连接均设有易拿槽303，两个抽屉一安装框302和两个抽屉二安装框306一侧均固定连接设有易拿槽303，主板3下表面两侧固定连接均设有三个安装块一304，下表面中间两侧固定连接均设有固定杆一305和固定杆二308，且安装块一304与安装块202活动连接，电脑桌安装框301内活动连接设有电脑桌4，电脑桌4顶端固定连接设有桌板401，桌板401下表面固定连接设有折叠框402，折叠框402内活动连接设有两个桌脚403，两个抽屉一安装框302内活动连设有抽屉一5，且抽屉一5下表面与固定板一203上表面和固定杆一305上表面活动连接，两个抽屉二安装框306内活动连接设有抽屉二6，且抽屉二6下表面活动连接固定板二204上表面和固定杆二308上表面，手机支架安放框307内固定连接设有手机支架7。
其中，手机支架7底端固定连接在手机支架安放框307内，支撑杆为可弯曲的软杆，手机支架7可将一端拉扯出固定手机，弯曲软杆调整手机位置。
其中，桌脚403可拉起或者折叠放置在折叠框402内，可将桌脚403折叠放置在折叠框402内将电脑桌放在电脑桌安装框301内，当需要办公时，可将电脑桌4拿出打开桌脚403，放置在床上进行办公。
其中，电脑桌4、抽屉一5和抽屉二6的外表面刚好和主板3外表面平齐，使床头可更好的依靠。
其中，易拿槽303的大小刚好放入四指大小，使抽屉一5、抽屉二6和电脑桌4更容易拉出和放入。
其中，安装块202上的卡槽与安装块一304上的凹槽卡接，榫头201安装卡槽101卡接，在搬家使，可以将背板1、侧板2和主板3可组装拆卸，方便搬运。
工作原理：
首先将背板1放在墙边，在背板1两侧通过榫头201和安装卡槽101卡接安装好侧板2，在侧板顶端将主板3通过安装块202与安装块一304卡接安装好主板；
接着将电脑桌4放入电脑桌安装框301，将两个抽屉一5和两个抽屉二6放入两个抽屉一安装框302和两个抽屉二安装框306内完成床头的组装；
当需要在床上办公时，将电脑桌4从电脑桌安装框301中搬出，打开桌脚403放在床上进行办公，需要支撑手机进行观看电视时，将手机支架7从手机支架安放框307内拉出，把手机固定在手机支架7上。
