技术领域
本实用新型涉及畜牧食品设备技术领域，尤其涉及一种畜牧养殖用食品加工快速烘干装置。
背景技术
畜牧业生产指渔业养殖以外的一切利用动物生活机能，通过饲养、放牧、繁殖，取得畜产品或役用牲畜的生产。包括牛、马、猪、羊、鸡、鸭等家畜禽饲养业和鹿、麝、貂、狐等经济兽类的饲养业。畜牧业可为人民生活提供肉类、蛋品、乳品等副食品，为轻工业提供皮、毛、羽骨等原料，并以役畜和有机肥料支援种植业。
在畜牧养殖的过程中需要的畜牧用食品在生产的过程中，需要对食物原材料进行烘干水分，方便原材料的存放，畜牧用食品原材料大多使用玉米，现有的玉米烘干效果较差，降低了玉米干燥的效率，增加了畜牧用食品加工的生产成本。
实用新型内容
为解决上述技术问题，本实用新型提供一种畜牧养殖用食品加工快速烘干装置，以解决现有畜牧用食品原材料烘干效果差，增加生产成本的问题。
本实用新型一种畜牧养殖用食品加工快速烘干装置的目的与功效，由以下具体技术手段达成：一种畜牧养殖用食品加工快速烘干装置，包括底板、一号支撑架、烘干箱、鼓风机、搅拌箱、传动箱、二号支撑架、把手、支撑柱、伺服电机、保温箱、出口,底板底部四角均固定连接有支撑柱，底板顶部中心位置固定连接有二号支撑轴座，支撑轴座顶部转接有一号从动轴，一号从动轴顶部固定连接有烘干箱，烘干箱顶部套接有连接筒，连接筒顶部固定连接有搅拌箱，搅拌箱外侧固定连接有保温箱，保温箱底部固定连接在底板上端，保温箱与搅拌箱之间固定连接有加强筋，保温箱与烘干箱之间卡接有滚轮，保温箱左侧一端固定连接有一号支撑架，一号支撑架底部固定连接在底板上端，一号支撑架上端卡接有鼓风机，底板顶部右侧固定连接有二号支撑架，二号支撑架顶部固定连接有传动箱，传动箱顶部固定连接有伺服电机，伺服电机型号为110TSG-M04030，伺服电机底部转接有传动轴，传动轴上端套接有第一锥形齿轮，传动轴底部转接有一号轴座，一号轴座底部固定连接在底板上端。
优选的，搅拌箱转接有搅拌装置，搅拌箱底部左右两侧均固定连接有一号导向块，搅拌装置右侧延伸至传动箱与第一锥形齿轮卡接。
优选的，搅拌装置还包括有二号从动轴、一号连接杆、二号连接杆、漏孔，二号从动轴右侧延伸至传动箱内套接有第二锥形齿轮，第二锥形齿轮与第一锥形齿轮卡接，二号从动轴上端从左至右依次固定连接有一号连接杆，一号连接杆之间固定连接有二号连接杆，一号连接杆与二号连接杆之间形成了多个漏孔。
优选的，搅拌箱与烘干箱左侧壁面均设有多个通孔，通孔直径为0.5cm，搅拌箱顶部设有进料口。
优选的，鼓风机内设有电热丝，鼓风机风嘴延伸至保温箱内对准搅拌箱、烘干箱侧壁通孔。
优选的，烘干箱下端设有限位槽，烘干箱为圆柱状，限位槽与保温箱下端滚轮对应卡接，烘干箱顶部呈开口状，烘干箱顶部外弧设有圆形卡槽，圆形卡槽对应卡接滚珠。
优选的，烘干箱内部设有倾斜的挡片，且挡片上下长度不同，错开对应，烘干箱底部中心设有二号导向块，烘干箱底部前后左右均设有出口，出口延伸至底板下端，且出口设有开关阀。
优选的，底板右侧固定连接有把手，支撑柱底部固定连接有万向轮。
优选的，一号从动轴下端与传动轴下端之间同步带连接。
有益效果：
本实用新型设有搅拌箱、烘干箱、传动箱、鼓风机，通过鼓风机以及鼓风机内部的电热丝产生热风，通过通孔传递到搅拌箱以及烘干箱内部，使畜牧食品原材料烘干水分，同时，搅拌箱内部搅拌装置将食品原材料搅动，使食品加速均匀烘干，提高烘干的效率。
本实用新型烘干箱底部固定连接有一号从动轴，一号从动轴与传动轴同步带连接，当伺服电机转动时，一号从动轴也跟随转动，从而使烘干箱转动，食品原材料在烘干箱内部跟随烘干箱一起转动烘干，同时烘干箱内部壁面安装有多个挡片，使食品原材料在内部有充足的时间烘干，提高了烘干的品质以及效率。
附图说明

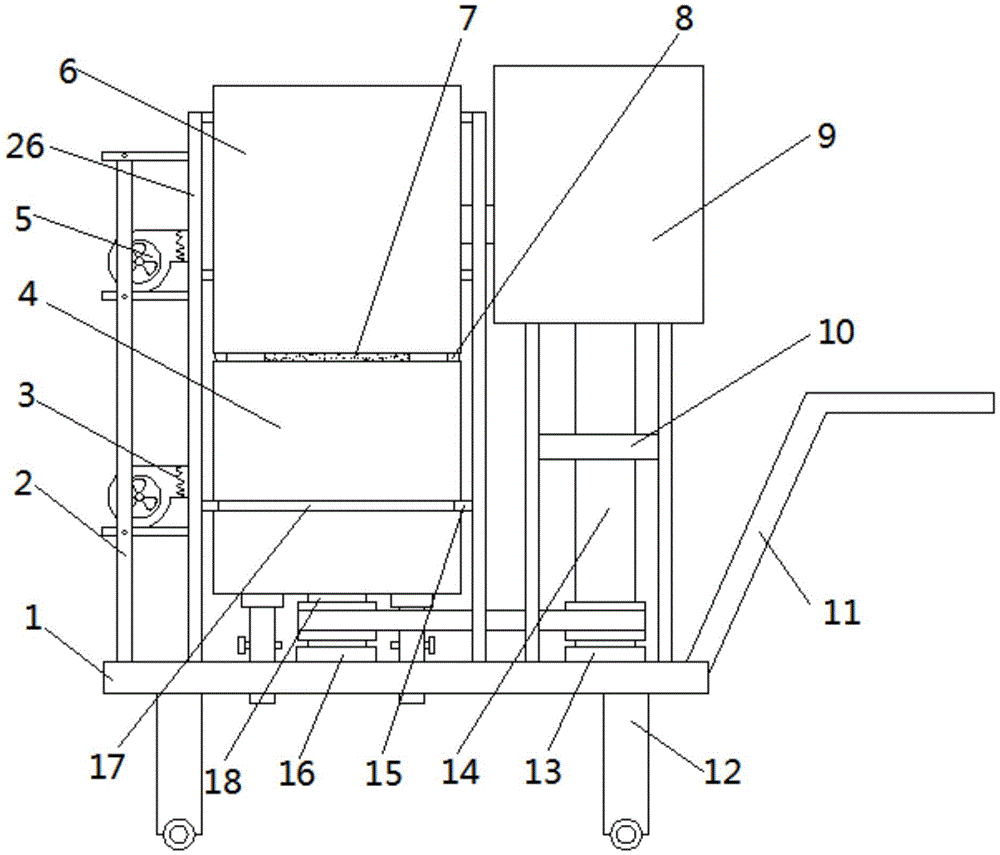

图1为本实用新型整体结构示意图。
图2为本实用新型刨面结构示意图。
图3为本实用新型侧视局部结构示意图。
图4为本实用新型图二A处放大结构示意图。
图1-4中，部件名称与附图编号的对应关系为：
底板1、一号支撑架2、电热丝3、烘干箱4、挡片401、鼓风机5、搅拌箱6、连接筒7、滚珠8、传动箱9、二号支撑架10、把手11、支撑柱12、一号轴座13、传动轴14、滚轮15、二号轴座16、限位槽17、一号从动轴18、一号导向块19、加强筋20、第一锥形齿轮21、第二锥形齿轮22、伺服电机23、搅拌装置24、二号从动轴2401、一号连接杆2402、二号连接杆2403、漏孔2404、通孔25、保温箱26、二号导向块27、出口28。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例：
如附图1至附图4所示：一种畜牧养殖用食品加工快速烘干装置，包括底板1、一号支撑架2、烘干箱4、鼓风机5、搅拌箱6、传动箱9、二号支撑架10、把手11、支撑柱12、伺服电机23、保温箱26、出口28,底板1底部四角均固定连接有支撑柱12，底板1顶部中心位置固定连接有二号支撑轴座16，支撑轴座16顶部转接有一号从动轴18，一号从动轴18顶部固定连接有烘干箱4，烘干箱4顶部套接有连接筒7，连接筒7顶部固定连接有搅拌箱6，搅拌箱6外侧固定连接有保温箱26，保温箱26底部固定连接在底板1上端，保温箱26与搅拌箱6之间固定连接有加强筋20，保温箱26与烘干箱4之间卡接有滚轮15，保温箱26左侧一端固定连接有一号支撑架2，一号支撑架2底部固定连接在底板1上端，一号支撑架2上端卡接有鼓风机5，底板1顶部右侧固定连接有二号支撑架10，二号支撑架10顶部固定连接有传动箱9，传动箱9顶部固定连接有伺服电机23，伺服电机23型号为110TSG-M04030，伺服电机23底部转接有传动轴14，传动轴14上端套接有第一锥形齿轮21，传动轴14底部转接有一号轴座13，一号轴座13底部固定连接在底板1上端。
其中：搅拌箱6转接有搅拌装置24，搅拌箱6底部左右两侧均固定连接有一号导向块19，搅拌装置24右侧延伸至传动箱9与第一锥形齿轮21卡接，通过伺服电机23带动传动轴14转动，使第一锥形齿轮21带动第二锥形齿轮22转动，从而使第二锥形齿轮22带动搅拌装置24转动，搅拌装置24对食品原材料进行搅拌烘干，使食品原材料烘干的效率提高，初步烘干的食品原材料通过一号导向块19导入连接筒7进入烘干箱4。
其中：搅拌装置24还包括有二号从动轴2401、一号连接杆2402、二号连接杆2403、漏孔2404，二号从动轴2401右侧延伸至传动箱9内套接有第二锥形齿轮22，第二锥形齿轮22与第一锥形齿轮21卡接，二号从动轴2401上端从左至右依次固定连接有一号连接杆2402，一号连接杆2402之间固定连接有二号连接杆2403，一号连接杆2402与二号连接杆2403之间形成了多个漏孔2404，通过一号连接杆2402与二号连接杆2403形成的网栏状搅拌叶片对放入的食品原材料进行搅拌，同时食品原材料通过漏孔2404落下，边搅拌边落入烘干箱4，使食品原材料落入的速度不会过快，能够使原材料更加均匀的烘干。
其中：搅拌箱6与烘干箱4左侧壁面均设有多个通孔25，通孔25直径为0.5cm，搅拌箱6顶部设有进料口，通孔25不会使原材料跑出，同时还能够将热量传递进入搅拌箱6以及烘干箱4，使食品原材料均匀烘干。
其中：鼓风机5内设有电热丝3，鼓风机5风嘴延伸至保温箱26内对准搅拌箱6、烘干箱4侧壁通孔25，通过电源开关打开鼓风机5和电热丝3，从而使鼓风机5的热风通过通孔25吹入搅拌箱6以及烘干箱4。
其中：烘干箱4下端设有限位槽17，烘干箱4为圆柱状，限位槽17与保温箱26下端滚轮15对应卡接，烘干箱4顶部呈开口状，烘干箱4顶部外弧设有圆形卡槽，圆形卡槽对应卡接滚珠8，首先保温箱26起到保温的作用，使内部热量不易散出，能够节省能源，其次保温箱26下端的滚轮15与烘干箱4卡接，起到一定的支撑作用，当烘干箱4通过伺服电机23带动转动时，保温箱26不影响烘干箱4的转动，同时烘干箱4转动，因顶部设有圆形卡槽，顶部搅拌箱6不会受到影响，落料通过连接筒7可以精准的落入烘干箱4内部。
其中：烘干箱4内部设有倾斜的挡片401，且挡片401上下长度不同，错开对应，烘干箱4底部中心设有二号导向块27，烘干箱4底部前后左右均设有出口28，出口28延伸至底板1下端，且出口28设有开关阀，伺服电机23带动烘干箱4转动后，食品原材料落入挡片401上端跟随烘干箱4转动，慢慢落入烘干箱4底部，通过二号导向块27落入出口28进行收集，烘干效果好，同时方便收集。
其中：底板1右侧固定连接有把手11，支撑柱12底部固定连接有万向轮，推动把手11，可以使烘干装置进行移动，提高实用性。
其中：一号从动轴18下端与传动轴14下端之间同步带连接，伺服电机23打开后，带动传动轴14转动，通过同步带带动一号从动轴18转动，从而使烘干箱4转动。
其中：伺服电机23外部连接有电源，通过外部电源开关控制伺服电机23工作启停。
其中：鼓风机5外部连接有电源，通过控制外部电源开关控制鼓风机5启停。
工作原理：首先将伺服电机23、鼓风机5接通外部电源，打开电源开关使伺服电机23、鼓风机5工作，通过搅拌箱6顶部加料，通过搅拌装置24对食品原材料进行搅拌，同时鼓风机5将热风通过通孔25吹入搅拌箱6以及烘干箱，使食品原材料边搅拌边烘干，使烘干的效率提高，搅拌后的食品原材料通过一号导向块19落入烘干箱4，同时伺服电机23带动烘干箱4转动，食品原材料在烘干箱4内部边跟随烘干箱4转动边烘干，最后打开烘干箱4底部出口28出料收集。
