技术领域
本实用新型涉及消防技术领域，具体为一种逃生通道。
背景技术
逃生通道是指消防人员实施营救和被困人员疏散的通道，消防通道在各种险情中起到不可低估的作用；现有的逃生通道在进行安装时，为保证稳定性，安装时间较长，无法快速将逃生通道进行安装，而使用者向下滑动的过程中，因在逃生时逃生人数较多，使得现有的逃生通道在长时间使用后，内部固定结构易松散，从而使得现有的逃生通道拼装结构稳定较差，为此，本实用新型提供一种消防用快速逃生通道拼装结构以此解决上述提出的问题。
实用新型内容
本实用新型的旨在于解决现有的逃生通道，无法快速安装，稳定性较差的技术问题，提供一种消防用快速逃生通道拼装结构。
为实现上述目的，本实用新型提供如下技术方案：一种消防用快速逃生通道拼装结构，包括固定架，所述固定架的一端安装有限位架，所述固定架的一侧嵌套连接有逃生板，所述逃生板的一侧嵌入有卡接槽，所述卡接槽的一侧嵌入有嵌接槽，所述嵌接槽的内部贯穿有孔洞，所述逃生板的另一侧安装有嵌接块，所述嵌接块的一侧安装有卡接架，所述卡接架的一侧安装有贯穿柱，所述卡接架的另一侧嵌入有凹槽，所述卡接架的一侧安装有限位柱。
优选的，所述限位柱设置于卡接架一面的两侧，且限位柱通过逃生板贯穿孔洞并延伸至凹槽的内部。
优选的，所述固定架的一侧嵌入有卡接槽、嵌接槽和孔洞，且逃生板通过卡接架和嵌接块与固定架嵌套连接。
优选的，所述卡接架通过逃生板与卡接槽嵌套连接，所述贯穿柱通过孔洞与凹槽于卡接架的一侧嵌套连接，且限位柱通过孔洞与凹槽于嵌接块的一侧嵌套连接。
优选的，所述卡接槽整体呈倾斜状“T”形设置，所述凹槽分别嵌入于嵌接块和卡接架的一侧，且凹槽分别与贯穿柱和限位柱相互匹配设置。
优选的，所述限位架呈“L”状贯穿设置于固定架的一端，且孔洞分别贯穿于卡接槽和嵌接槽的两侧。
本实用新型获得的有益效果：该装置中通过设置有卡接架，使得可通过卡接架方便固定架与逃生板之间进行快速对接，并能够方便逃生板之间进行快速对接，且通过卡接架的一侧安装有贯穿柱和限位柱，使得当逃生板因使用者滑动产生拉力时，贯穿柱和限位柱可通过滑动产生的拉力分别贯穿孔洞内部，并分别嵌入有凹槽内部，使得该种结构能够在使用者滑动时对逃生通道进行进一步加固，避免了现有的逃生通道在多次使用后连接结构之间易松动的情况，且能够通过嵌接块和卡接架分别嵌入于卡接槽和嵌接槽内部，使得可对逃生板之间进行快速对接，并通过嵌接块和卡接架进行双向加固，从而使得该种拼装结构能够在快速对接后稳定性更佳。
附图说明

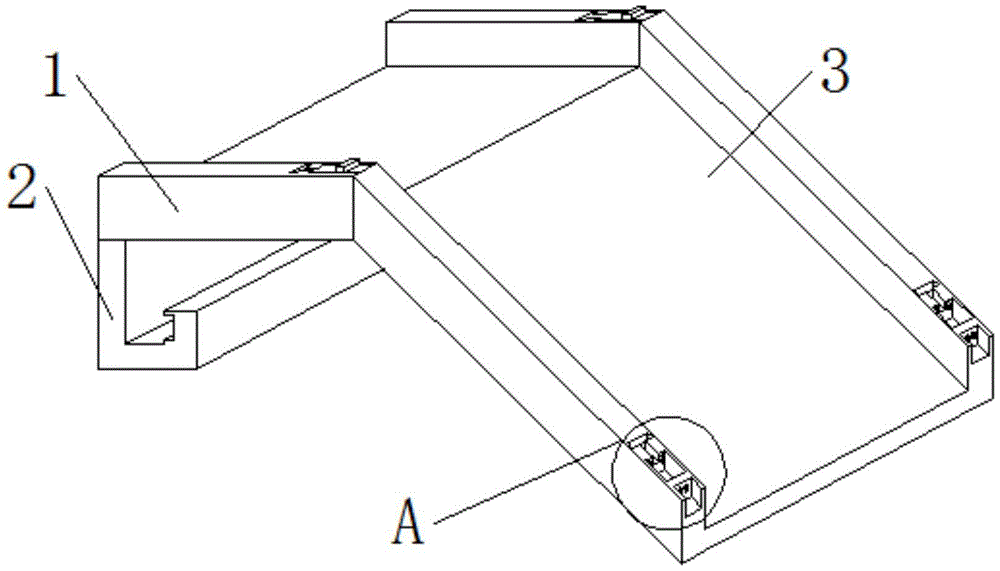

图1为本实用新型的整体结构示意图。
图2为本实用新型的逃生板和固定架局部结构剖视图。
图3为本实用新型的图1中A处结构示意图。
图1-3中：1-固定架，2-限位架，3-逃生板，4-卡接架，5-贯穿柱，6-凹槽，7-嵌接块，8-限位柱，9-卡接槽，10-孔洞，11-嵌接槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至3，本实用新型提供一种技术方案：一种消防用快速逃生通道拼装结构，包括固定架1，固定架1的一端安装有限位架2，固定架1的一侧嵌套连接有逃生板3，逃生板3的一侧嵌入有卡接槽9，卡接槽9的一侧嵌入有嵌接槽11，嵌接槽11的内部贯穿有孔洞10，逃生板3的另一侧安装有嵌接块7，嵌接块7的一侧安装有卡接架4，卡接架4的一侧安装有贯穿柱5，卡接架4的另一侧嵌入有凹槽6，卡接架4的一侧安装有限位柱8。
在本实施例中：限位柱8设置于卡接架4一面的两侧，且限位柱8通过逃生板3贯穿孔洞10并延伸至凹槽6的内部，通过设置有限位柱，使得可通过限位柱8对逃生板3之间进行进一步加固限位。
在本实施例中：固定架1的一侧嵌入有卡接槽9、嵌接槽11和孔洞10，且逃生板3通过卡接架4和嵌接块7与固定架1嵌套连接，通过设置有嵌接槽11，使得可通过嵌接槽11方便嵌接块7嵌入，并能够快速将该种逃生板3进行对接。
在本实施例中：卡接架4通过逃生板3与卡接槽9嵌套连接，贯穿柱5通过孔洞10与凹槽6于卡接架4的一侧嵌套连接，且限位柱8通过孔洞10与凹槽6于嵌接块7的一侧嵌套连接，通过设置有卡接架4，使得可通过卡接架4方便固定架1与逃生板3之间进行快速对接，并能够方便逃生板3之间进行快速对接，且通过卡接架4的一侧安装有贯穿柱5和限位柱8，使得当逃生板3因使用者滑动产生拉力时，贯穿柱5和限位柱8可通过滑动产生的拉力分别贯穿孔洞10内部，并分别嵌入有凹槽6内部，使得该种结构能够在使用者滑动时对逃生通道进行进一步加固，避免了现有的逃生通道在多次使用后连接结构之间易松动的情况。
在本实施例中：卡接槽9整体呈倾斜状“T”形设置，凹槽6分别嵌入于嵌接块7和卡接架4的一侧，且凹槽6分别与贯穿柱5和限位柱8相互匹配设置，通过设置有嵌接块7，能够通过嵌接块7和卡接架4分别嵌入于卡接槽9和嵌接槽11内部，使得可对逃生板3之间进行快速对接，并通过嵌接块7和卡接架4进行双向加固，从而使得该种拼装结构能够在快速对接后稳定性更佳。
在本实施例中：限位架2呈“L”状贯穿设置于固定架1的一端，且孔洞10分别贯穿于卡接槽9和嵌接槽11的两侧，通过设置有限位架2，使得可通过限位架2方便将固定架1进行限位固定。
在使用本实用新型一种消防用快速逃生通道拼装结构时，首先将限位架2贯穿固定于阳台的一侧，并将固定架1进行固定，随后将嵌接块7和卡接架4分别嵌入于卡接槽9和嵌接槽11内部，使得可对逃生板3之间进行快速对接，并通过嵌接块7和卡接架4进行双向加固，且将逃生板3之间通过上述方式进行对接，对接完毕后，当逃生板3因使用者滑动产生拉力时，贯穿柱5和限位柱8可通过滑动产生的拉力分别贯穿孔洞10内部，并分别嵌入有凹槽6内部，使得该种结构能够在使用者滑动时对逃生通道进行进一步加固。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
