技术领域
本实用新型属于煤矿开采技术领域，具体涉及一种带有防护功能的煤矿下井用移动装置。
背景技术
在煤矿开采的过程中，将地下采出的有用矿物、废石或矸石等由采掘工作面运往地面转载站，同时开设煤矿身形材料、设备及其他物料都需运入、运出，同时在煤矿内部巷道狭窄、运距长短不一、线路复杂、可见距离短，因而作业复杂、维护检修困难、安全要求高，目前常见的轨道运输用的矿物运输车，主要由单一的车斗和轮子组成，没有加装安全防护设备，在装货过多的运输过程中遇到崎岖不平的底端时，容易出现矿石掉落的现象，不仅降低了运输的效率，还会存在安全隐患。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种带有防护功能的煤矿下井用移动装置，具有在运输的过程中对运输的物品进行防护的特点。
为实现上述目的，本实用新型提供如下技术方案：一种带有防护功能的煤矿下井用移动装置，包括固定台，所述固定台上表面固定连接有储物箱，所述储物箱顶端设置有翻盖，所述储物箱侧面固定连接有第一支撑座，所述第一支撑座共有两个，且呈对称排列在储物箱侧面，所述第一支撑座表面穿设有第一销轴，所述翻盖侧面固定连接有连接板，所述连接板共有两个，且呈对称排列在翻盖侧面，所述第一支撑座和连接板通过第一销轴活动连接，所述翻盖底端开设有凹槽，所述储物箱顶端固定连接有凸台，所述凸台卡接在凹槽内部，所述固定台上表面固定连接有电机支架，所述电机支架上表面设置有正反电机，所述正反电机输出轴的另一端固定连接有转轴，所述固定台上表面固定连接有第一支撑板，所述第一支撑板表面穿设有第一轴承，所述转轴穿设在第一轴承内部，所述固定台上表面固定连接有第二支撑板。
优选的，所述第二支撑板侧面固定连接有第二轴承，所述转轴另一端的穿设在第二轴承内部，所述转轴表面固定连接有收卷盘，所述收卷盘表面固定连接有牵引绳，所述翻盖侧面固定连接有第二支撑座所述第二支撑座表面穿设有第二销轴。
优选的，所述牵引绳的顶端固定连接在第二销轴表面，所述固定台侧面固定连接有第二伸缩杆，所述第二伸缩杆表面套接有第二弹簧，所述第二伸缩杆的另一端固定连接有防护板。
优选的，所述固定台下表面固定连接有第一伸缩杆，所述第一伸缩杆共有四个，且呈矩形排列在固定台下表面，所述第一伸缩杆的表面套接有第一弹簧，所述第一伸缩杆的底端固定连接有万向轮。
优选的，所述固定台侧面固定连接有把手，所述固定台内部开设有储能仓，所述储能仓内部设置有蓄电池，所述储物箱避免固定连接有控制开关，所述控制开关内部设置有微处理器。
与现有技术相比，本实用新型的有益效果是：
本实用新型，通过设置第一伸缩杆和第一弹簧，使得工作人员在移动该装置的过程中，在第一伸缩杆和第一弹簧的作用下，缓冲了该装置在移动的过程中受到的冲击力，避免了该装置在移动的过程中受到损伤，通过设置第二伸缩杆和第二弹簧，使得该装置受到撞击的过程中，在第二伸缩杆和第二弹簧的作用下，使得防护板所受到的冲击力得以缓冲，从而避免了外界冲击力对该装置造成损伤，通过设置翻盖，使得工作人员在运输物料的过程中，在翻盖的作用下，避免了煤矿顶端的石头跌落在储物箱内部，从而使得储物箱2内部所放置的物料安全的运输。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

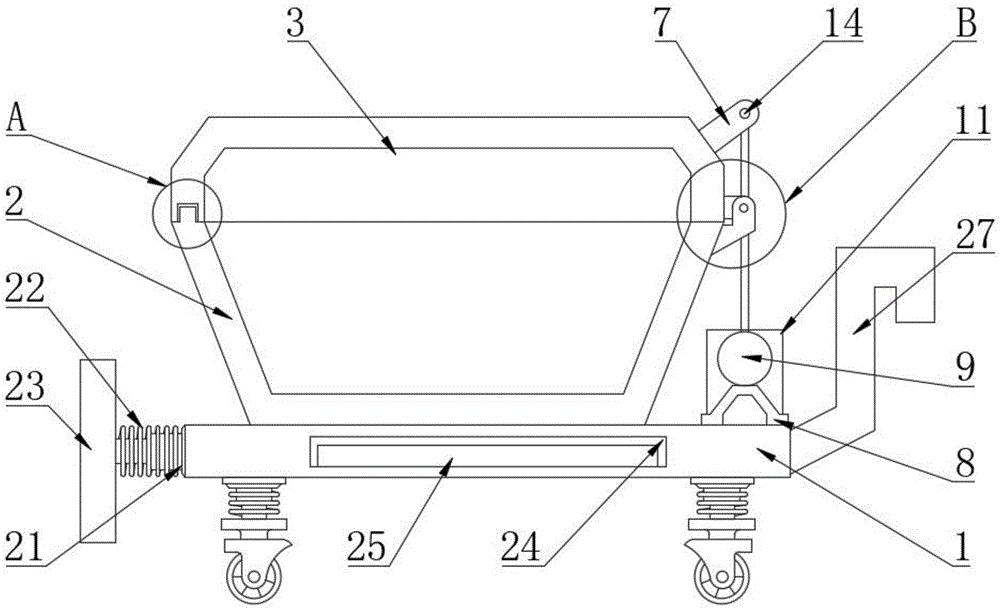

图1为本实用新型正视图的剖视图结构示意图；
图2为本实用新型中正视图的结构示意图；
图3为本实用新型中侧视图的结构示意图；
图4为图1中A处的放大结构示意图；
图5为图1中B处的放大结构示意图；
图中：1、固定台；2、储物箱；3、翻盖；4、第一支撑座；5、连接板；6、第一销轴；7、第二支撑座；8、电机支架；9、正反电机；10、牵引绳；11、第一支撑板；12、转轴；13、第一轴承；14、第二销轴；15、收卷盘；16、第二支撑板；17、第二轴承；18、第一伸缩杆；19、第一弹簧；20、万向轮；21、第二伸缩杆；22、第二弹簧；23、防护板；24、储能仓；25、蓄电池；26、控制开关；27、把手；28、凸台；29、凹槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-5，本实用新型提供以下技术方案：一种带有防护功能的煤矿下井用移动装置，包括固定台1，所述固定台1上表面固定连接有储物箱2，所述储物箱2顶端设置有翻盖3，通过设置翻盖3，使得工作人员在运输物料的过程中，在翻盖3的作用下，避免了煤矿顶端的石头跌落在储物箱2内部，从而使得储物箱2内部所放置的物料安全的运输，所述储物箱2侧面固定连接有第一支撑座4，所述第一支撑座4共有两个，且呈对称排列在储物箱2侧面，所述第一支撑座4表面穿设有第一销轴6，所述翻盖3侧面固定连接有连接板5，所述连接板5共有两个，且呈对称排列在翻盖3侧面，所述第一支撑座4和连接板5通过第一销轴6活动连接，所述翻盖3底端开设有凹槽29，所述储物箱2顶端固定连接有凸台28，所述凸台28卡接在凹槽29内部，通过设置凹槽29和凸台28，使得工作人员在使用该装置运输物料的过程中，在凹槽29和凸台28的作用下，使得储物箱2和翻盖3间的密封更加严紧，避免了在移动的过程中翻盖3和储物箱2发生偏移，从而使得该装置的储物箱2和翻盖3之间闭合更加的固定，所述固定台1上表面固定连接有电机支架8，所述电机支架8上表面设置有正反电机9，所述正反电机9输出轴的另一端固定连接有转轴12，所述固定台1上表面固定连接有第一支撑板11，所述第一支撑板11表面穿设有第一轴承13，所述转轴12穿设在第一轴承13内部，所述固定台1上表面固定连接有第二支撑板16。
具体的，所述第二支撑板16侧面固定连接有第二轴承17，所述转轴12另一端的穿设在第二轴承17内部，所述转轴12表面固定连接有收卷盘15，所述收卷盘15表面固定连接有牵引绳10，所述翻盖3侧面固定连接有第二支撑座7所述第二支撑座7表面穿设有第二销轴14。
具体的，所述牵引绳10的顶端固定连接在第二销轴14表面，所述固定台1侧面固定连接有第二伸缩杆21，所述第二伸缩杆21表面套接有第二弹簧22，通过设置第二伸缩杆21和第二弹簧22，使得该装置受到撞击的过程中，在第二伸缩杆21和第二弹簧22的作用下，使得防护板23所受到的冲击力得以缓冲，从而避免了外界冲击力对该装置造成损伤，所述第二伸缩杆21的另一端固定连接有防护板23。
具体的，所述固定台1下表面固定连接有第一伸缩杆18，所述第一伸缩杆18共有四个，且呈矩形排列在固定台1下表面，所述第一伸缩杆18的表面套接有第一弹簧19，通过设置第一伸缩杆18和第一弹簧19，使得工作人员在移动该装置的过程中，在第一伸缩杆18和第一弹簧19的作用下，缓冲了该装置在移动的过程中受到的冲击力，避免了该装置在移动的过程中受到损伤，所述第一伸缩杆18的底端固定连接有万向轮20。
具体的，所述固定台1侧面固定连接有把手27，所述固定台1内部开设有储能仓24，所述储能仓24内部设置有蓄电池25，所述储物箱2避免固定连接有控制开关26，所述控制开关26内部设置有微处理器。
本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置移动至合适的位置，当工作人员使用该装置运输物料时，首先通过控制开关26控制正反电机9正转，然后正反电机9带动转轴12进行转动，同时转轴12带动收卷盘15进行转动，然后收卷盘15开始对牵引绳10进行收卷，同时牵引绳10带动第二支撑座7进行移动，然后第二支撑座7带动翻盖3进行移动，在第一支撑座4、连接板5和第一销轴6的配合下，使得翻盖3定向旋转，然后将物料放置在储物箱2内部，然后通过控制开关26控制正反电机9反转，使得收卷盘15开始释放牵引绳10，然在翻盖3自身的重力作用下，使得翻盖3得以闭合，然后凸台28卡接在凹槽29内部，同时在翻盖3的作用下，避免煤矿顶端的石头跌落储物箱2内部，当该装置前端受到撞击时，首先防护板23受到冲击，然后第二伸缩杆21和第二弹簧22开始收缩，使得外界的冲击力得以缓冲，避免了该装置受到损伤。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
