技术领域
本实用新型涉及工装夹具领域，具体为一种新型集成电路生产用稳定减震工装夹具。
背景技术
集电路是一种微型电子器件或部件，采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的结构，当今半导体工业大多数应用的是基于硅的集成电路，而集成电路在加工的过程中通常需要用到工装夹具。
但现有的集成电路工装夹具在固定集成电路的过程中，大部分需要对集成电路的两侧分开进行固定操作，容易导致集成电路在固定的过程中向某一侧发生偏移，不能对集成电路进行精准的定位，造成集成电路后续的加工过程中发生偏差，从而导致集成电路的质量下降，同时现有的集成电路工装夹具没有缓冲装置，在集成电路加工的过程中容易出现晃动，会导致集成电路发生偏移的现象，从而导致集成电路加工过程中的失败。
实用新型内容
一种新型集成电路生产用稳定减震工装夹具，以解决普通集成电路加工用工装夹具缺少两侧同时进行稳定定位结构的问题。
为实现上述目的，本实用新型提供了一种新型集成电路生产用稳定减震工装夹具,包括装置主体，所述装置主体正面活动安装有拉杆，所述装置主体上的活动安装有夹具主体，所述装置主体内部中端固定安装有转轴，所述转轴外侧固定连接有齿轮层，所述夹具主体下端固定连接有移动座，所述移动座朝向转轴的一端固定连接有移动杆，所述移动杆朝向转轴的一侧固定连接有轮齿，所述夹具主体内部开设有伸缩腔，所述伸缩腔内部活动安装有夹具固定块，所述夹具固定块左端固定连接有触发板，所述触发板左端固定安装有贴合弹簧，所述夹具主体内部活动安装有夹具固定杆，所述夹具固定杆朝向夹具固定块的一侧固定连接有斜块，所述夹具固定杆远离夹具固定块的一侧固定安装有挤压弹簧。
进一步的，所述夹具主体为两个且左右相对设置。
进一步的，所述拉杆右侧设置有轮齿且与转轴外侧咬合。
进一步的，所述两个移动座下端的移动杆，分别通过轮齿咬合转轴的两侧。
进一步的，所述斜块直角三角形设置，所述一个夹具主体内共有两个夹具固定杆，且分别安装在夹具固定块的两侧，所述触发板的两端分别与两侧夹具固定杆上斜块的斜面相接触。
进一步的，所述触发板两端为半圆状弧形设置。
一种新型集成电路生产用稳定减震工装夹具具有以下有益效果:
(1)该装置通过夹具主体为两个且左右相对设置，能通过工作人员拉动拉杆，从而带动转轴进行转动，使得转杆外侧的齿轮层分别带动两个移动杆向装置主体中端移动，对装置主体上端的集成电路两侧进行同时固定，防止集成电路错位，提高固定效率。
(2)该装置通过夹具主体内共有两个夹具固定杆，且分别安装在夹具固定块的两侧，则当触发板的两端分别，与两侧夹具固定杆上斜块的斜面相接触时，能在夹具固定块向伸缩腔内侧移动时，利用斜块的斜面，使夹具固定杆在挤压弹簧的作用下向夹具固定块进行移动与集成电路接触，从而达到集成电路在有夹具固定块进行两侧固定的同时，又能通过夹具固定杆进行上下固定，使得大大提高集成电路的固定效率。
附图说明

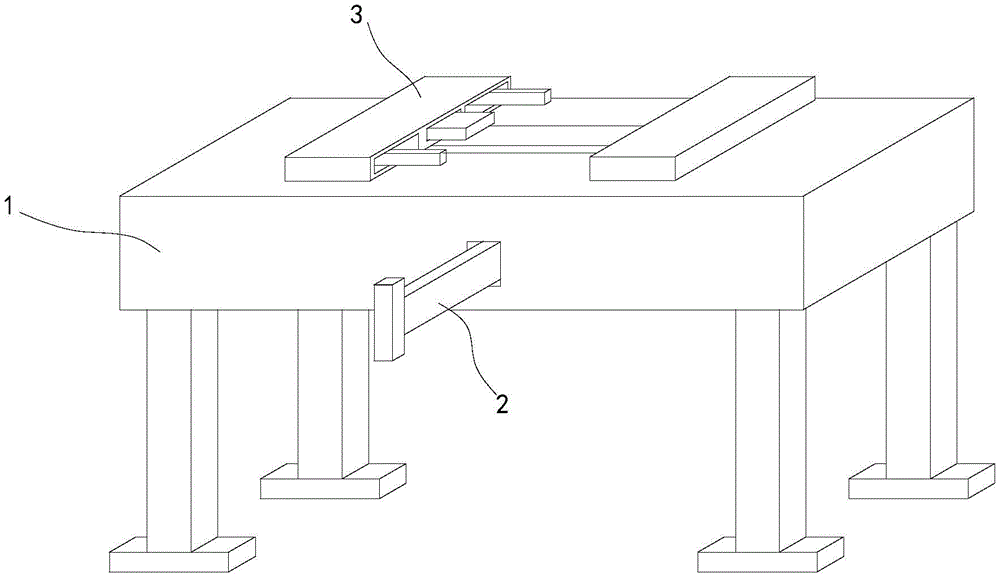

图1为本实用新型的装置主体立体图；
图2为本实用新型的装置主体内部透视图；
图3为本实用新型的移动杆俯视图；
图4为本实用新型的夹具主体俯视透视图。
图1-4中：1-装置主体、2-拉杆、3-夹具主体、4-转轴、5-移动座、6-移动杆、7-轮齿、8-夹具固定块、9-夹具固定杆、10-伸缩腔、11-触发板、12-斜块、13-贴合弹簧、14-挤压弹簧、15-齿轮层。
具体实施方式
请参阅图1至4，一种新型集成电路生产用稳定减震工装夹具分解结构示意图以及平面结构示意图。
本实施了提供了一种新型集成电路生产用稳定减震工装夹具,包括装置主体1，装置主体1正面活动安装有拉杆2，装置主体1上的活动安装有夹具主体3，装置主体1内部中端固定安装有转轴4，转轴4外侧固定连接有齿轮层15，夹具主体3下端固定连接有移动座5，移动座5朝向转轴4的一端固定连接有移动杆6，移动杆6朝向转轴4的一侧固定连接有轮齿7，夹具主体3内部开设有伸缩腔10，伸缩腔10内部活动安装有夹具固定块8，夹具固定块8左端固定连接有触发板11，触发板11左端固定安装有贴合弹簧13，夹具主体3内部活动安装有夹具固定杆9，夹具固定杆9朝向夹具固定块8的一侧固定连接有斜块12，夹具固定杆9远离夹具固定块8的一侧固定安装有挤压弹簧14。
在具体实施时，夹具主体3为两个且左右相对设置，使得能同时对装置主体1上端的集成电路两侧进行同时固定，防止集成电路错位，提高固定效率。
在具体实施时，拉杆2右侧设置有轮齿且与转轴4外侧咬合，则当拉杆2右侧设置有轮齿且与转轴4外侧咬合时，能通过工作人员拉动拉杆2，从而带动转轴4进行转动。
在具体实施时，两个移动座5下端的移动杆6，分别通过轮齿7咬合转轴4的两侧，通过转杆4外侧的齿轮层15分别带动两个移动杆6向装置主体1中端移动，使得达到带动移动座5上端的夹具主体3向装置主体1中端移动的效果。
在具体实施时，斜块12直角三角形设置，一个夹具主体3内共有两个夹具固定杆9，且分别安装在夹具固定块8的两侧，触发板11的两端分别与两侧夹具固定杆9上斜块12的斜面相接触，则夹具固定块8向伸缩腔10内侧移动时，利用斜块12的斜面，使夹具固定杆9在挤压弹簧14的作用下向夹具固定块8进行移动与集成电路接触，从而达到集成电路在有夹具固定块8进行两侧固定的同时，又能通过夹具固定杆9进行上下固定，使得大大提高集成电路的固定效率。
在具体实施时，触发板11两端为半圆状弧形设置，当夹具主体3向两侧移动解除对集成电路的固定时，能提高触发板11在贴合弹簧13作用下驱使夹具固定杆9向两端移动的效率。
本实用新型一种新型集成电路生产用稳定减震工装夹具工作原理如下：
首先将集成电路放置在装置主体1上中端的位置，通过夹具主体3为两个且左右相对设置，则当拉杆2右侧设置有轮齿且与转轴4外侧咬合时，能通过工作人员拉动拉杆2，从而带动转轴4进行转动，再通过两个移动座5下端的移动杆6，分别通过轮齿7咬合转轴4的两侧，从而利用转杆4外侧的齿轮层15分别带动两个移动杆6向装置主体1中端移动，使得达到带动移动座5上端的夹具主体3向装置主体1中端移动的效果，以致能同时对装置主体1上端的集成电路两侧进行同时固定，防止集成电路错位，提高固定效率，接着通过伸缩腔10内固定安装有贴合弹簧13，使得当夹具固定块8与集成电路接触后，能通过作用夹具固定块8使其克服贴合弹簧13的作用力向内移动，从而当集成电路加工过程中出现晃动时，能利用贴合弹簧13进行缓冲，从而保证后续加工不会失败，再通过夹具主体3内共有两个夹具固定杆9，且分别安装在夹具固定块8的两侧，则当触发板11的两端分别，与两侧夹具固定杆9上斜块12的斜面相接触时，能在夹具固定块8向伸缩腔10内侧移动时，利用斜块12的斜面，使夹具固定杆9在挤压弹簧14的作用下向夹具固定块8进行移动与集成电路接触，从而达到集成电路在有夹具固定块8进行两侧固定的同时，又能通过夹具固定杆9进行上下固定，使得大大提高集成电路的固定效率，再通过触发板11两端为半圆状弧形设置，则当夹具主体3向两侧移动解除对集成电路的固定时，能提高触发板11在贴合弹簧13作用下驱使夹具固定杆9向两端移动的效率。
