技术领域
本发明涉及家具装饰领域，具体涉及一种水晶装饰品。
背景技术
随着社会的发展，人民对房屋装修的要求不断提高，水晶装饰品材质透彻收到广大人民的喜爱，但是，结构过于简单，设计单调，美观性不高，不能满足日常需求，因此，本发明旨在设计一种结构新颖，更加美观的水晶装饰品。
发明内容
本发明的目的在于提供一种水晶装饰品，能够克服现有技术的上述缺陷。
根据本发明的一种水晶装饰品，包括基座，所述基座顶端设有支撑杆，所述支撑杆顶端设有可转动的顶块，所述支撑杆内设有光线管，所述支撑杆内设有用于折射光线的折射器，所述基座内设有动力腔，所述动力腔顶壁内设有产生光线的发光器，所述顶块内环形阵列的设有六组往复腔，所述往复腔远离所述支撑杆一侧端壁内设有内线腔，所述内线腔内设有用于初次折射光线的内吊装置，所述往复腔顶壁内设有转动腔，所述转动腔顶壁内设有皮带腔，所述内线腔远离所述往复腔一侧壁内设有转换腔，所述转换腔顶壁内设有滑动腔，所述转换腔远离所述内线腔一侧壁内设有外线腔，所述外线腔内设有用于二次折射光线的外吊装置，所述皮带腔内设有驱动所述外吊装置与所述内吊装置转动，进而带动所述外吊装置与所述内吊装置上下滑动的传动装置，所述动力腔内设有转动所述顶块的转动装置，所述动力腔内设有产生动力的驱动装置。
优选地，所述驱动装置包括设于所述动力腔内的动力轴，所述动力轴顶端与固设于所述动力腔顶壁内的转动电机动力连接，所述动力轴底端设有位于所述动力腔内的动力齿轮；所述转动装置包括设于所述动力腔内的转块，所述转块外壁上设有与所述动力齿轮啮合的大齿轮，所述转块顶端设有下环形磁铁，所述顶块底端设有上环形磁铁，进而所述转块转动带动所述下环形磁铁转动，进而根据磁力作用带动顶块转动。
优选地，所述传动装置包括设于所述支撑杆顶端的主动齿轮，所述转动腔内设有传动轴，所述传动轴外壁上设有与所述主动齿轮啮合的从动齿轮，所述传动轴底端设有位于所述往复腔内的扇形锥齿轮，所述传动轴顶端设于位于所述皮带腔内的主动带轮，所述皮带腔内设有主动轴，所述主动轴顶端设有位于所述皮带腔内的从动带轮，所述从动带轮与所述主动带轮之间传动设有传动皮带，所述主动轴底端设有转盘；所述传动装置可将动力传递至所述内吊装置与所述外吊装置内。
优选地，所述内吊装置包括设于所述往复腔内的内轴，所述内轴靠近所述内线腔一端设有位于所述内线腔内的内绕线轮，所述内绕线轮上缠绕的设有内绳，所述内绳底端设有三组内菱形水晶，所述内轴外壁上设有位于所述往复腔内且与所述扇形锥齿轮啮合的正向锥齿轮，进而带动所述内轴正向转动，进而带动内菱形水晶向上滑动，所述内轴远离所述内线腔一端设有位于所述往复腔内且可与所述扇形锥齿轮啮合的反向锥齿轮，进而可带动所述内轴反向转动，进而带动所述内菱形水晶向下滑动。
优选地，所述外吊装置设于所述转换腔内的外轴，所述外轴远离所述转换腔一端设有位于所述外线腔内的外绕线轮，所述外绕线轮外壁上缠绕设有外绳，所述外绳底端设有三组外菱形水晶，所述外轴远离所述外线腔一端设有位于所述转换腔内的从动锥齿轮，所述转换腔内设有从动轴，所述从动轴底端设有位于所述转换腔内且与所述从动锥齿轮啮合的主动锥齿轮，所述从动轴顶端设有位于所述滑动腔内的往复齿轮，所述滑动腔内设有可滑动且与所述往复齿轮啮合的往复齿条，所述往复齿条与所述转盘底侧端壁之间通过所述连杆铰接，进而转盘带动通过所述连杆带动所述往复齿轮往复转动，进而带动所述外绕线轮往复转动，进而带动外菱形水晶上下滑动。
本发明的有益效果是：本发明结构简单，操作方便，维护便利，该设备可多次折射光线，营造星空转动的氛围，提高设计美感，因此该设备具有较高的使用和推广价值。
附图说明
为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。

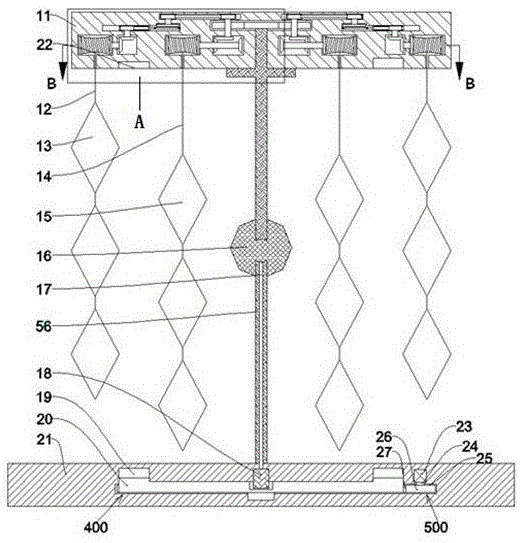

图1是本发明的一种水晶装饰品的整体结构示意图；
图2是图1中A的结构示意图;
图3是图1中B-B的结构示意图。
具体实施方式
下面结合上述图示对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的前后左右与图1本身投影关系的上下方向一致。
本发明涉及一种水晶装饰品，主要应用于家庭装饰，下面将结合本发明附图对本发明做进一步说明
如图1-3所示，本发明所述的一种水晶装饰品，包括基座21，所述基座21顶端设有支撑杆56，所述支撑杆56顶端设有可转动的顶块11，所述支撑杆56内设有光线管17，所述支撑杆56内设有用于折射光线的折射器16，所述基座21内设有动力腔25，所述动力腔25顶壁内设有产生光线的发光器18，所述顶块11内环形阵列的设有六组往复腔52，所述往复腔52远离所述支撑杆56一侧端壁内设有内线腔45，所述内线腔45内设有用于初次折射光线的内吊装置100，所述往复腔52顶壁内设有转动腔50，所述转动腔50顶壁内设有皮带腔42，所述内线腔45远离所述往复腔52一侧壁内设有转换腔32，所述转换腔32顶壁内设有滑动腔34，所述转换腔32远离所述内线腔45一侧壁内设有外线腔28，所述外线腔28内设有用于二次折射光线的外吊装置200，所述皮带腔42内设有驱动所述外吊装置200与所述内吊装置100转动，进而带动所述外吊装置200与所述内吊装置100上下滑动的传动装置300，所述动力腔25内设有转动所述顶块11的转动装置400，所述动力腔25内设有产生动力的驱动装置500。
根据实施例，以下对所述驱动装置500进行详细说明，所述驱动装置500包括设于所述动力腔25内的动力轴24，所述动力轴24顶端与固设于所述动力腔25顶壁内的转动电机23动力连接，所述动力轴24底端设有位于所述动力腔25内的动力齿轮26；所述转动装置400包括设于所述动力腔25内的转块20，所述转块20外壁上设有与所述动力齿轮26啮合的大齿轮27，所述转块20顶端设有下环形磁铁19，所述顶块11底端设有上环形磁铁22，进而所述转块20转动带动所述下环形磁铁19转动，进而根据磁力作用带动顶块11转动。
根据实施例，以下对所述传动装置300进行详细说明，所述传动装置300包括设于所述支撑杆56顶端的主动齿轮49，所述转动腔50内设有传动轴47，所述传动轴47外壁上设有与所述主动齿轮49啮合的从动齿轮48，所述传动轴47底端设有位于所述往复腔52内的扇形锥齿轮54，所述传动轴47顶端设于位于所述皮带腔42内的主动带轮46，所述皮带腔42内设有主动轴40，所述主动轴40顶端设有位于所述皮带腔42内的从动带轮41，所述从动带轮41与所述主动带轮46之间传动设有传动皮带43，所述主动轴40底端设有转盘39；所述传动装置300可将动力传递至所述内吊装置100与所述外吊装置200内。
根据实施例，以下对所述内吊装置100进行详细说明，所述内吊装置100包括设于所述往复腔52内的内轴53，所述内轴53靠近所述内线腔45一端设有位于所述内线腔45内的内绕线轮44，所述内绕线轮44上缠绕的设有内绳14，所述内绳14底端设有三组内菱形水晶15，所述内轴53外壁上设有位于所述往复腔52内且与所述扇形锥齿轮54啮合的正向锥齿轮55，进而带动所述内轴53正向转动，进而带动内菱形水晶15向上滑动，所述内轴53远离所述内线腔45一端设有位于所述往复腔52内且可与所述扇形锥齿轮54啮合的反向锥齿轮51，进而可带动所述内轴53反向转动，进而带动所述内菱形水晶15向下滑动。
根据实施例，以下对所述外吊装置200进行详细说明，所述外吊装置200设于所述转换腔32内的外轴30，所述外轴30远离所述转换腔32一端设有位于所述外线腔28内的外绕线轮29，所述外绕线轮29外壁上缠绕设有外绳12，所述外绳12底端设有三组外菱形水晶13，所述外轴30远离所述外线腔28一端设有位于所述转换腔32内的从动锥齿轮31，所述转换腔32内设有从动轴35，所述从动轴35底端设有位于所述转换腔32内且与所述从动锥齿轮31啮合的主动锥齿轮33，所述从动轴35顶端设有位于所述滑动腔34内的往复齿轮36，所述滑动腔34内设有可滑动且与所述往复齿轮36啮合的往复齿条37，所述往复齿条37与所述转盘39底侧端壁之间通过所述连杆38铰接，进而转盘39带动通过所述连杆38带动所述往复齿轮36往复转动，进而带动所述外绕线轮29往复转动，进而带动外菱形水晶13上下滑动。
初始状态时，外菱形水晶13最大限度的位于上侧，内菱形水晶15最大限度的位于下侧；
当使用该设备时，转动电机23开始工作并通过动力轴24带动动力齿轮26转动，进而通过大齿轮27、转块20带动下环形磁铁19转动，进而通过上环形磁铁22带动顶块11转动，进而主动齿轮49通过从动齿轮48、传动轴47带动扇形锥齿轮54、主动带轮46转动，进而通过主动带轮46、从动带轮41、主动轴40带动转盘39转动，扇形锥齿轮54通过正向锥齿轮55或反向锥齿轮51、内轴53、内绕线轮44、内绳14带动内菱形水晶15上下滑动，同时，转盘39通过连杆38带动往复齿条37左右滑动，进而通过往复齿轮36、滑动腔34、主动锥齿轮33、从动锥齿轮31、外轴30、外绕线轮29、外绳12带动外菱形水晶13上下滑动，同时，发光器18通电发光，光线通过光线管17进入折射器16内，折射器16将光线折射，并照射至内菱形水晶15与外菱形水晶13上，再次折射光线。
本发明的有益效果是：本发明结构简单，操作方便，维护便利，该设备可多次折射光线，营造星空转动的氛围，提高设计美感，因此该设备具有较高的使用和推广价值。
以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
