技术领域
本发明涉及锁具技术领域,具体为一种安保性能增强的多重锁。
背景技术
现有技术中锁具的锁眼裸露在外,容易被人恶意堵住,也容易被人用万能钥匙打开,安全保护性能存在缺陷。
发明内容
本发明的目的在于提供一种安保性能增强的多重锁,用于克服现有技术中的上述缺陷。
为实现上述目的,本发明提供如下技术方案:一种安保性能增强的多重锁,包括锁体,所述锁体内设有开口向前的开腔,所述开腔内设有密码滑门部件,所述开腔后侧壁内设有真假锁部件,所述真假锁部件包括开锁部件以及防盗锁部件,所述防盗锁部件包括设置于所述开腔后侧上下对称且开口向前的插腔,所述插腔后侧壁内固设有第一感应块,所述插腔下侧壁内连通设有第一空腔,所述第一空腔内转动设有可与钥匙的下端啮合的第一皮带轮,所述第一皮带轮后侧连接有可转动的第二皮带轮,所述插腔后侧壁内设有与所述第一空腔连通的第二空腔,所述第二空腔内滑动安装有与所述第二皮带轮啮合的防盗滑块,所述防盗滑块后端转动安装有第一防盗轴,所述第一防盗轴后端固定连接有第一锥齿轮,所述第二空腔内设有可与所述第一锥齿轮啮合的第二锥齿轮,所述第二锥齿轮左端固定连接有第三锥齿轮,所述第三锥齿轮轴心处固定连接有第二防盗轴,上下两侧的所述第二防盗轴之间通过皮带连接,所述第二空腔后侧设有动力部件,所述所述开腔下侧设有防盗锁辅助部件,所述防盗锁辅助部件后侧壁内设有上锁部件。
进一步的,所述密码滑门部件包括设置于所述开腔内左右对称的滑门,所述滑门上设置于上下对称的滑杆槽,所述滑杆槽内滑动配合连接有一端固定连接于所述开腔上的滑杆,所述滑门上固设有第一弹簧,所述滑门上端内设有开口向上的第一卡槽,所述开腔上侧壁内设有第三空腔,所述第三空腔上侧壁内固设有用密码控制的密码电机,所述密码电机下端连接有密码轴,所述密码轴下端固定连接有绕线轮,所述第三空腔左右侧壁内设有与所述绕线轮通过引线连接的第一绕线轮机构,所述第一绕线轮机构下侧设有开口向下且与所述第一卡槽对齐的密码滑块槽,所述密码滑块槽内设有下端延伸至所述第一卡槽内且与所述第一绕线轮机构通过引线连接的密码滑块,所述密码滑块上端固定连接有第二弹簧。
进一步的,所述防盗锁辅助部件包括设置于所述开腔下侧开口向上的辅助防盗槽,所述辅助防盗槽内设有可转动的第一齿轮,所述第一齿轮上端啮合配合连接有可左右滑动的第一齿条,所述第一齿条上端固定连接有与左侧的所述滑门固定连接有第一固定块,所述第一齿轮下端啮合配合连接有可左右滑动的第二齿条,所述第二齿条上端位于所述第一齿条前侧固定连接有与右侧的所述滑门固定连接的第二固定块,所述辅助防盗槽后侧设有第四空腔,所述第一齿轮轴心处固定连接有后端延伸至所述第四空腔内的第一辅助防盗轴,所述第一辅助防盗轴后端固定连接有第四锥齿轮,所述第四锥齿轮左端固定连接有第五锥齿轮,所述第五锥齿轮轴心处固定连接有右端与下侧的所述第二防盗轴通过皮带连接的第二辅助防盗轴。
进一步的,所述动力部件包括设置于上侧的所述第二空腔上侧壁内的微型电机,所述微型电机可与所述第一感应块感应配合,所述微型电机下端连接有第一主轴,所述第一主轴上固定连接有可与所述第一锥齿轮啮合的第六锥齿轮,所述第二空腔下侧壁内设有第五空腔,所述第五空腔内上下对称设有第七锥齿轮,所述第一主轴下端延伸至延伸至所述第五空腔内且与上侧的所述第七锥齿轮固定连接,所述第七锥齿轮左端啮合配合连接有第八锥齿轮,下侧的所述第七锥齿轮轴心处固定连接有第二主轴,所述第二主轴下端延伸至下侧的所述第二空腔内且固定连接有可与下侧的所述第一锥齿轮啮合的第九锥齿轮。
进一步的,所述开锁部件包括设置于所述开腔后侧开口向前的开锁槽,所述开锁槽后侧壁内固设有可与所述微型电机感应配合的第二感应块,所述开锁槽下侧连通设有齿轮组槽,所述齿轮组槽内设有可与钥匙连接的齿轮组,所述齿轮组槽后侧壁内连通设有与所述第五空腔连通的第六空腔,所述第六空腔内设有可前后滑动的开锁滑块,所述开锁滑块后端转动安装有开锁轴,所述开锁轴后端固定连接有方形块,所述开锁轴上固定连接有可与所述第七锥齿轮啮合的开锁齿轮,所述第五空腔后侧内壁上转动安装有可与所述方形块配合的花键块,所述第五空腔下侧壁内设有开口向后的锁槽,所述锁槽内设有可前后滑动且下端带有齿形的滑动锁块,所述滑动锁块上端内设有开口向上的第二卡槽,所述滑动锁块下端固设有弹簧机构,所述第五空腔与所述锁槽之间连通设有开锁孔,内设有可上下滑动至所述第二卡槽内的第二卡块,所述花键块与所述第二卡块通过引线连接。
进一步的,所述上锁部件包括设置于所述锁槽下侧壁内开口向上的上锁槽,所述上锁槽内设有可与所述滑动锁块下端齿形啮合的第一上锁齿轮,所述第一上锁齿轮轴心处固定连接有第一上锁轴,所述上锁槽左侧壁内设有第七空腔,所述第一上锁轴左端固定连接有棘轮,所述棘轮下端啮合配合连接有第二上锁齿轮,所述第二上锁齿轮轴心处固定连接有延伸至外界的第二上锁轴,所述第二上锁轴下端固定连接有上锁球。
本发明的有益效果是:
本发明的多重锁在整体结构上更加合理和巧妙,使用起来也非常方便,用密码锁作为第一重防护,极大的提高了锁的安全性能,且能够通过将滑门闭合将插入插腔内的钥匙锁住,进一步提高锁安全性能,具有较高的使用和推广价值。
附图说明

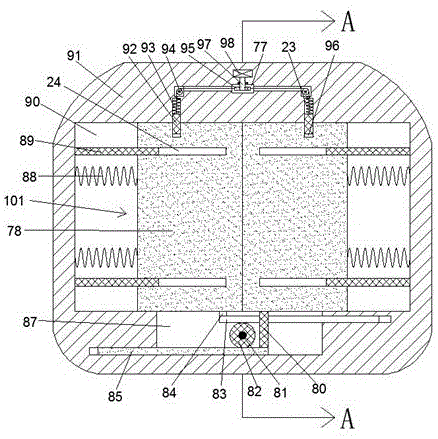

图1是本发明的内部整体结构示意图;
图2是图1中“A-A”方向的剖视图;
图3是本发明图2中“B-B”方向的剖视图;
图4是本发明中棘轮的结构示意图。
具体实施方式
下面结合图1-4对本发明进行详细说明,为叙述方便,现对下文所说的方位规定如下:下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
参照图1-4,根据本发明的实施例的一种安保性能增强的多重锁,包括锁体91,所述锁体91内设有开口向前的开腔90,所述开腔90内设有密码滑门部件101,所述开腔90后侧壁内设有真假锁部件106,所述真假锁部件106包括开锁部件103以及防盗锁部件105,所述防盗锁部件105包括设置于所述开腔90后侧上下对称且开口向前的插腔76,所述插腔76后侧壁内固设有第一感应块73,所述插腔76下侧壁内连通设有第一空腔75,所述第一空腔75内转动设有可与钥匙的下端啮合的第一皮带轮74,所述第一皮带轮74后侧连接有可转动的第二皮带轮71,所述插腔76后侧壁内设有与所述第一空腔75连通的第二空腔62,所述第二空腔62内滑动安装有与所述第二皮带轮71啮合的防盗滑块72,所述防盗滑块72后端转动安装有第一防盗轴70,所述第一防盗轴70后端固定连接有第一锥齿轮69,所述第二空腔62内设有可与所述第一锥齿轮69啮合的第二锥齿轮52,所述第二锥齿轮52左端固定连接有第三锥齿轮50,所述第三锥齿轮50轴心处固定连接有第二防盗轴51,上下两侧的所述第二防盗轴51之间通过皮带连接,所述第二空腔62后侧设有动力部件102,所述所述开腔90下侧设有防盗锁辅助部件107,所述防盗锁辅助部件107后侧壁内设有上锁部件104。
所述密码滑门部件101包括设置于所述开腔90内左右对称的滑门78,所述滑门78上设置于上下对称的滑杆槽24,所述滑杆槽24内滑动配合连接有一端固定连接于所述开腔90上的滑杆89,所述滑门78上固设有第一弹簧88,所述滑门78上端内设有开口向上的第一卡槽96,所述开腔90上侧壁内设有第三空腔77,所述第三空腔77上侧壁内固设有用密码控制的密码电机98,所述密码电机98下端连接有密码轴97,所述密码轴97下端固定连接有绕线轮95,所述第三空腔77左右侧壁内设有与所述绕线轮95通过引线连接的第一绕线轮机构94,所述第一绕线轮机构94下侧设有开口向下且与所述第一卡槽96对齐的密码滑块槽93,所述密码滑块槽93内设有下端延伸至所述第一卡槽96内且与所述第一绕线轮机构94通过引线连接的密码滑块92,所述密码滑块92上端固定连接有第二弹簧23,通过输入密码启动密码电机98,用密码锁作为第一重防护,极大的提高了锁的安全性能。
所述防盗锁辅助部件107包括设置于所述开腔90下侧开口向上的辅助防盗槽87,所述辅助防盗槽87内设有可转动的第一齿轮82,所述第一齿轮82上端啮合配合连接有可左右滑动的第一齿条83,所述第一齿条83上端固定连接有与左侧的所述滑门78固定连接有第一固定块84,所述第一齿轮82下端啮合配合连接有可左右滑动的第二齿条85,所述第二齿条85上端位于所述第一齿条83前侧固定连接有与右侧的所述滑门78固定连接的第二固定块80,所述辅助防盗槽87后侧设有第四空腔42,所述第一齿轮82轴心处固定连接有后端延伸至所述第四空腔42内的第一辅助防盗轴81,所述第一辅助防盗轴81后端固定连接有第四锥齿轮41,所述第四锥齿轮41左端固定连接有第五锥齿轮40,所述第五锥齿轮40轴心处固定连接有右端与下侧的所述第二防盗轴51通过皮带连接的第二辅助防盗轴99,从而进一步提高锁安全性能。
所述动力部件102包括设置于上侧的所述第二空腔62上侧壁内的微型电机67,所述微型电机67可与所述第一感应块73感应配合,所述微型电机67下端连接有第一主轴61,所述第一主轴61上固定连接有可与所述第一锥齿轮69啮合的第六锥齿轮60,所述第二空腔62下侧壁内设有第五空腔22,所述第五空腔22内上下对称设有第七锥齿轮58,所述第一主轴61下端延伸至延伸至所述第五空腔22内且与上侧的所述第七锥齿轮58固定连接,所述第七锥齿轮58左端啮合配合连接有第八锥齿轮57,下侧的所述第七锥齿轮58轴心处固定连接有第二主轴36,所述第二主轴36下端延伸至下侧的所述第二空腔62内且固定连接有可与下侧的所述第一锥齿轮69啮合的第九锥齿轮25,从而能够同时为开锁以及防盗提供动力。
所述开锁部件103包括设置于所述开腔90后侧开口向前的开锁槽65,所述开锁槽65后侧壁内固设有可与所述微型电机67感应配合的第二感应块26,所述开锁槽65下侧连通设有齿轮组槽64,所述齿轮组槽64内设有可与钥匙连接的齿轮组63,所述齿轮组槽64后侧壁内连通设有与所述第五空腔22连通的第六空腔55,所述第六空腔55内设有可前后滑动的开锁滑块59,所述开锁滑块59后端转动安装有开锁轴31,所述开锁轴31后端固定连接有方形块32,所述开锁轴31上固定连接有可与所述第七锥齿轮58啮合的开锁齿轮33,所述第五空腔22后侧内壁上转动安装有可与所述方形块32配合的花键块34,所述第五空腔22下侧壁内设有开口向后的锁槽49,所述锁槽49内设有可前后滑动且下端带有齿形的滑动锁块38,所述滑动锁块38上端内设有开口向上的第二卡槽47,所述滑动锁块38下端固设有弹簧机构48,所述第五空腔22与所述锁槽49之间连通设有开锁孔35,内设有可上下滑动至所述第二卡槽47内的第二卡块37,所述花键块34与所述第二卡块37通过引线21连接,向开锁槽65中插入钥匙,钥匙向后滑动时下端齿形可通过齿轮组63带动开锁滑块59向前滑动,当钥匙后端与第二感应块26接触时,开锁齿轮33与第七锥齿轮58啮合,方形块32卡进花键块34内,第二感应块26控制微型电机67打开,微型电机67打开带动第一主轴61转动,第一主轴61带动上侧的第七锥齿轮58转动,上侧的第七锥齿轮58带动开锁齿轮33转动,开锁齿轮33带动开锁轴31转动,开锁轴31带动方形块32转动,方形块32带动花键块34转动,花键块34通过引线21带动第二卡块37向上滑动可使第二卡块37与第二卡槽47脱离啮合,第二卡槽47在弹簧机构48作用下向左滑动即可解锁,如能准确的找到真锁孔就能够用钥匙简便的使锁打开,不会因增强了锁的安全性能而导致开锁变得很繁琐。
所述上锁部件104包括设置于所述锁槽49下侧壁内开口向上的上锁槽39,所述上锁槽39内设有可与所述滑动锁块38下端齿形啮合的第一上锁齿轮43,所述第一上锁齿轮43轴心处固定连接有第一上锁轴44,所述上锁槽39左侧壁内设有第七空腔30,所述第一上锁轴44左端固定连接有棘轮28,所述棘轮28下端啮合配合连接有第二上锁齿轮29,所述第二上锁齿轮29轴心处固定连接有延伸至外界的第二上锁轴46,所述第二上锁轴46下端固定连接有上锁球45,通过转动上锁球45使滑动锁块38向后滑动至锁住,能够方便的将锁锁住,其中棘轮28能够使滑动锁块38向前滑动时上锁球45不会转动。
本多重锁使用时,输入密码启动密码电机98,密码电机98带动密码轴97转动,密码轴97带动绕线轮95转动,绕线轮95转动通过第一绕线轮机构94拉动密码滑块92向上滑动至与第一卡槽96脱离,滑门78在第一弹簧88作用下向两边滑动打开(开锁后可手动将滑门78关上),钥匙插入开锁槽65中,钥匙向后滑动时下端齿形可通过齿轮组63带动开锁滑块59向前滑动,当钥匙后端与第二感应块26接触时,开锁齿轮33与第七锥齿轮58啮合,方形块32卡进花键块34内,第二感应块26控制微型电机67打开,微型电机67打开带动第一主轴61转动,第一主轴61带动上侧的第七锥齿轮58转动,上侧的第七锥齿轮58带动开锁齿轮33转动,开锁齿轮33带动开锁轴31转动,开锁轴31带动方形块32转动,方形块32带动花键块34转动,花键块34通过引线21带动第二卡块37向上滑动可使第二卡块37与第二卡槽47脱离啮合,第二卡槽47在弹簧机构48作用下向左滑动即可解锁,钥匙插入上侧的插腔76中时,向插腔76内插入钥匙,钥匙向后滑动使第一皮带轮74转动,第一皮带轮74带动第二皮带轮71转动,第二皮带轮71带动防盗滑块72向后滑动,当钥匙与第一感应块73接触时,第一锥齿轮69与第二锥齿轮52啮合,第一感应块73控制微型电机67打开,微型电机67带动第一主轴61转动,第一主轴61带动第六锥齿轮60转动第六锥齿轮60带动第一锥齿轮69转动,第一锥齿轮69转动带动第二锥齿轮52转动,第二锥齿轮52转动带动第三锥齿轮50转动,第三锥齿轮50带动上侧的第二防盗轴51转动,上侧的第二防盗轴51通过皮带带动下侧的第二防盗轴51转动,下侧的第二防盗轴51通过皮带带动第二辅助防盗轴99转动,第二辅助防盗轴99转动带动第五锥齿轮40转动,第五锥齿轮40带动第四锥齿轮41转动,第四锥齿轮41带动第一辅助防盗轴81转动,第一辅助防盗轴81带动第一齿轮82转动,第一齿轮82转动使第一齿条83向右滑动,第一齿条83通过第一固定块84带动左侧的滑门78向右滑动至闭合,同时,第一齿轮82转动使第二齿条85向左滑动,第二齿条85通过第二固定块80带动右侧的滑门78向左滑动至闭合,当钥匙插入下侧的插腔76中时,与上侧的插腔76唯一的区别是微型电机67打开后,微型电机67带动第一主轴61转动,第一主轴61带动上侧的第七锥齿轮58转动,上侧的第七锥齿轮58带动第八锥齿轮57转动,第八锥齿轮57带动下侧的第七锥齿轮58转动,下侧的第七锥齿轮58带动第二主轴36转动,第二主轴36带动第九锥齿轮25转动,第九锥齿轮25带动第一锥齿轮69转动,最终也能够将滑门78闭合将锁进行防护。
本发明的有益效果是:
本发明的多重锁在整体结构上更加合理和巧妙,使用起来也非常方便,用密码锁作为第一重防护,极大的提高了锁的安全性能,且能够通过将滑门闭合将插入插腔内的钥匙锁住,进一步提高锁安全性能,具有较高的使用和推广价值。
本领域的技术人员可以明确,在不脱离本发明的总体精神以及构思的情形下,可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
