技术领域
本发明涉及生活用品技术领域，具体为一种温度可调箱。
背景技术
现有市面上能控温的储存箱，多为实验室专用的设备，对于普通人来说售价高，实用性不大。因此一款能够简易操作并精确控温的箱体成为行业发展的必然趋势。
发明内容
本发明的目的在于提供一种温度可调箱，其能够克服现有技术中的缺陷。
根据本发明一种温度可调箱，包括箱体，所述箱体内设有开口向前的保温腔，所述保温腔开口端可手动完全封闭，所述箱体内设有位于所述保温腔下端且开口向前的选择腔，所述选择腔内壁设有中心对称的六组加热装置，所述选择腔顶端内壁相通设有环形阵列的滑孔，所述滑孔内设有与所述加热装置抵接的橡胶膜，所述选择腔内设有中心对称的六个滑槽，所述滑槽内滑动连接有支撑杆，所述支撑杆逆时针方向一侧与所述滑槽内壁之间连接有阻力弹簧，所述支撑杆靠近对称中心端设有对所述加热装置进行控制的升降装置，所述支撑杆内顺时针方向一侧设有对所述升降装置进行控制的贴合装置，所述保温腔底端内壁设有开口向上的隐藏槽，所述隐藏槽底端内壁滑动连接有对所述升降装置进行控制的选择装置；根据温度需求，改变所述选择装置，将物体放在所述保温腔内，通过重力推动所述选择装置下移，所述升降装置的反转受到所述贴合装置控制，使所述升降装置与所述加热装置啮合连接，从而使所述加热装置上移相应数量至所述保温腔内，加热保温。
可优选地，所述加热装置包括设置于所述选择腔内壁上的横梁，所述横梁上滑动连接有斜纹柱，所述斜纹柱上端设有与所述滑孔滑动连接的加热棒，所述加热棒下侧与所述横梁上侧之间连接有拉伸弹簧；通过所述加热棒穿过所述橡胶膜并伸入所述保温腔内进行加热，根据所述加热棒伸入所述保温腔的数量不同进行控温。
可优选地，所述升降装置包括设置于所述支撑杆靠近对称中心端的六角盘，所述六角盘内设有中心对称的六个滑轨，所述滑轨内滑动连接有滑杆，所述滑杆远离对称中心侧与所述滑轨内壁之间连接有压缩弹簧，所述滑杆上端设有位于所述六角盘上端的副推块，所述滑杆下端设有连接块，所述连接块内设有开口向下的通槽，所述通槽内转动连接有固定轴，所述固定轴上设有与所述斜纹柱啮合连接的翻转杆；通过所述选择装置先翻转所述翻转杆转动四分之一圆，再由所述滑杆朝向相互远离一侧方向滑动，进而使所述翻转杆移动，通过啮合传动使所述加热装置上移。
可优选地，所述贴合装置包括设置于所述支撑杆顺时针侧的开口槽，所述开口槽内转动连接有上下延伸的旋转轴，所述旋转轴上设有转杆，所述转杆与所述开口槽之间连接有扭力弹簧，所述转杆上设有与所述翻转杆抵接且对称的推杆，其中，,靠近对称中心侧的所述推杆比远离对称中心侧的所述推杆长度更短；通过所述推杆转动，推动所述翻转杆与所述斜纹柱啮合连接。
可优选地，所述选择装置包括与所述隐藏槽底端内壁滑动连接的传动杆，所述传动杆上设有开关板，所述开关板下端与所述所述隐藏槽底端内壁之间连接有抑制弹簧，所述传动杆上设有与所述副推块抵接的主推块，所述主推块上滑动连接有中心对称的六个升降杆，所述升降杆下端设有与所述翻转杆抵接的驱动块，所述传动杆上设有位于所述主推块上端的两组卡槽，所述卡槽上设有与之抵接的卡杆，所述卡杆下端设有与所述升降杆滑动连接的解锁槽，所述升降杆靠近对称中心侧与所述解锁槽内壁之间连接有复位弹簧；根据温度需求，手动将相对数量的所述卡杆滑出所述卡槽外，并通过所述传动杆下移，改变所述升降装置的状态。
本发明的有益效果是：本发明通过控制储存空间内加热装置的数量，以此达到选择控温的目的，整体结构位于储存空间下方，并存放物体自动启动设备运行，保证资源不浪费。
附图说明
为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

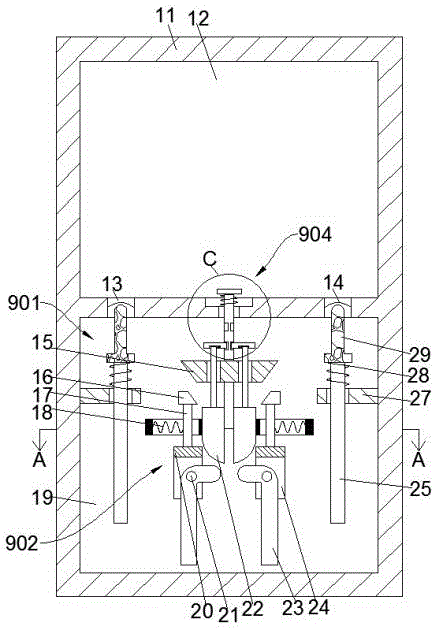

图1为本发明的一种温度可调箱的整体结构示意图；
图2为图1的“A-A”的结构示意图；
图3为图2的“B-B”的结构示意图；
图4为图1的“C”的放大结构示意图。
具体实施方式
下面结合图1-图4对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
根据本发明一种温度可调箱，包括箱体11，所述箱体11内设有开口向前的保温腔12，所述保温腔12开口端可手动完全封闭，所述箱体11内设有位于所述保温腔12下端且开口向前的选择腔19，所述选择腔19内壁设有中心对称的六组加热装置901，所述选择腔19顶端内壁相通设有环形阵列的滑孔13，所述滑孔13内设有与所述加热装置901抵接的橡胶膜14，所述选择腔19内设有中心对称的六个滑槽32，所述滑槽32内滑动连接有支撑杆31，所述支撑杆31逆时针方向一侧与所述滑槽32内壁之间连接有阻力弹簧30，所述支撑杆31靠近对称中心端设有对所述加热装置901进行控制的升降装置902，所述支撑杆31内顺时针方向一侧设有对所述升降装置902进行控制的贴合装置903，所述保温腔12底端内壁设有开口向上的隐藏槽47，所述隐藏槽47底端内壁滑动连接有对所述升降装置902进行控制的选择装置904；根据温度需求，改变所述选择装置904，将物体放在所述保温腔12内，通过重力推动所述选择装置904下移，所述升降装置902的反转受到所述贴合装置903控制，使所述升降装置902与所述加热装置901啮合连接，从而使所述加热装置901上移相应数量至所述保温腔12内，加热保温。
有益地，所述加热装置901包括设置于所述选择腔19内壁上的横梁27，所述横梁27上滑动连接有斜纹柱25，所述斜纹柱25上端设有与所述滑孔13滑动连接的加热棒29，所述加热棒29下侧与所述横梁27上侧之间连接有拉伸弹簧28；通过所述加热棒29穿过所述橡胶膜14并伸入所述保温腔12内进行加热，根据所述加热棒29伸入所述保温腔12的数量不同进行控温。
有益地，所述升降装置902包括设置于所述支撑杆31靠近对称中心端的六角盘34，所述六角盘34内设有中心对称的六个滑轨33，所述滑轨33内滑动连接有滑杆17，所述滑杆17远离对称中心侧与所述滑轨33内壁之间连接有压缩弹簧18，所述滑杆17上端设有位于所述六角盘34上端的副推块16，所述滑杆17下端设有连接块20，所述连接块20内设有开口向下的通槽24，所述通槽24内转动连接有固定轴21，所述固定轴21上设有与所述斜纹柱25啮合连接的翻转杆23；通过所述选择装置904先翻转所述翻转杆23转动四分之一圆，再由所述滑杆17朝向相互远离一侧方向滑动，进而使所述翻转杆23移动，通过啮合传动使所述加热装置901上移。
有益地，所述贴合装置903包括设置于所述支撑杆31顺时针侧的开口槽39，所述开口槽39内转动连接有上下延伸的旋转轴35，所述旋转轴35上设有转杆37，所述转杆37与所述开口槽39之间连接有扭力弹簧36，所述转杆37上设有与所述翻转杆23抵接且对称的推杆38，其中，靠近对称中心侧的所述推杆38比远离对称中心侧的所述推杆38长度更短；通过所述推杆38转动，推动所述翻转杆23与所述斜纹柱25啮合连接。
有益地，所述选择装置904包括与所述隐藏槽47底端内壁滑动连接的传动杆45，所述传动杆45上设有开关板26，所述开关板26下端与所述所述隐藏槽47底端内壁之间连接有抑制弹簧46，所述传动杆45上设有与所述副推块16抵接的主推块15，所述主推块15上滑动连接有中心对称的六个升降杆42，所述升降杆42下端设有与所述翻转杆23抵接的驱动块22，所述传动杆45上设有位于所述主推块15上端的两组卡槽44，所述卡槽44上设有与之抵接的卡杆43，所述卡杆43下端设有与所述升降杆42滑动连接的解锁槽40，所述升降杆42靠近对称中心侧与所述解锁槽40内壁之间连接有复位弹簧41；根据温度需求，手动将相对数量的所述卡杆43滑出所述卡槽44外，并通过所述传动杆45下移，改变所述升降装置902的状态。
初始状态时，翻转杆23自由下摆脱离与斜纹柱25的啮合连接，所有的加热棒29均位于橡胶膜14下端，所有的卡杆43与上端的卡槽44抵接，靠近对称中心的推杆38伸出开口槽39外侧，远离对称中心侧的推杆38收至开口槽39内。
装置工作时，根据温度需求，滑动相应数量的卡杆43脱离与上端的卡槽44的抵接，并下移卡杆43至与下端的卡槽44抵接，达到控温的目的，将物体放在保温腔12后，将保温腔12封闭，重力下压开关板26使抑制弹簧46积蓄动力势能，并且传动杆45下移，先通过驱动块22与翻转杆23的抵接，使翻转杆23翻转四分之一圆，此时翻转杆23与靠近对称中心侧的推杆38抵接，转动转杆37，使远离对称中心侧的推杆38推动六角盘34整体旋转，直至翻转杆23与斜纹柱25之间啮合传动，传动杆45继续下移，使得主推块15与副推块16抵接，并推动副推块16远离对称中心侧移动，依次通过滑杆17、连接块20使翻转杆23向外移动，通过斜纹的啮合传动使斜纹柱25上移，斜纹柱25上移并推动加热棒29穿过橡胶膜14，直至保温腔12内，加热保温。
结束工作后，拿出物体后，由于设备内弹簧的弹性恢复使各个部件恢复初始状态，手动拉动卡杆43上移，使所有的卡杆43重新与上端的卡槽44抵接，方便下次使用。
本发明的有益效果是：本发明通过控制储存空间内加热装置的数量，以此达到选择控温的目的，整体结构位于储存空间下方，并存放物体自动启动设备运行，保证资源不浪费。
通过以上方式，本领域的技术人员可以在本发明的范围内根据工作模式做出各种改变。
