技术领域
本发明涉及饰品领域，具体是一种饰品吊坠框。
背景技术
吊坠经常被作为人们外出穿戴的装饰品，作为装饰品，同一件吊坠佩戴时间较长就会失去新鲜感，而一般商场贩卖的吊坠外框与宝石紧紧相连，如仅仅只需要改变吊坠内部展示的宝石颜色或款式时，也只能单独再购买另一款式的吊坠，宝石与吊坠框无法自由组合，变相增加了更换吊坠时所需的经济成本；另外如果可以自由组合吊坠与宝石饰品，使用者可自行搭配，更为灵活，还能提高使用者的动手能力；因此，有必要设计一种饰品吊坠框来解决上述问题。
发明内容
本发明所要解决的技术问题是提供一种饰品吊坠框，其能够解决上述现在技术中的问题。
本发明是通过以下技术方案来实现的：本发明的一种饰品吊坠框，包括主体，所述主体左右端面固定设有固定块，所述主体内左右对称设有第一空腔，所述固定块内转动设有左右延伸的第一转轴，所述第一转轴与所述固定块之间设有锁扣组件，所述锁扣组件可锁定所述第一转轴的转动，所述第一空腔内的所述第一转轴上固定设有第一齿轮，所述主体内设有位于两个所述第一空腔之间的第二空腔，所述第二空腔与所述第一空腔之间设有防护罩拆装机构，所述第二空腔底壁连通设有圆形腔，所述圆形腔底壁连通设有开口向下的限位腔，所述圆形腔左右对称连通设有滑动腔，所述滑动腔内设有防尘组件，所述防尘组件可密封所述圆形腔防止灰尘进入所述防护罩拆装机构，所述第二空腔与所述第一空腔之间转动设有第二转轴，所述第一空腔内的所述第二转轴上固定设有与所述第一齿轮啮合的第二齿轮，所述第二空腔内的所述第二转轴上固定设有第一螺杆，所述第一螺杆上滑动设有第一滑块，所述第一滑块内设有与所述第一螺杆啮合的第一内螺纹，所述第一滑块外表面转动设有圆环，所述圆环外表面固定设有环形齿，所述第二空腔顶壁固定设有长杆，所述长杆底面固定设有可锁定所述环形齿转动的锁定齿，所述第二空腔顶壁中心处固定设有向下延伸的永磁铁，所述永磁铁底面可吸附有金属底座，所述金属底座内设有开口向下的容纳腔，所述容纳腔内设有固定泥，宝石饰品可粘附在所述固定泥上再由所述金属底座吸附至装置内部，所述金属底座外侧设有与所述永磁铁底面接触的支撑底座，所述支撑底座上下贯穿设有可容纳所述金属底座的第三空腔，所述支撑底座下端面固定设有透明防护罩，所述支撑底座与所述圆环之间铰接有铰接杆，所述第二空腔顶壁左右对称设有上下贯穿的滑槽，所述滑槽内滑动设有可与所述环形齿啮合的第一齿条，两个所述第一齿条顶面固定设有挤压块，所述主体与所述挤压块底面之间连接有弹簧。
优选地，所述固定块内的所述第一转轴上固定设有扭簧，位于所述主体外侧的所述第一转轴末端固定设有限位块，所述限位块顶端高度设有吊绳，所述第一转轴上滑动设有位于所述限位块与所述固定块之间的旋钮，所述固定块内上下对称设有开口向外的凹槽，所述旋钮上下对称固定设有可伸入所述凹槽内的锁针。
优选地，所述限位块防止所述旋钮滑出所述第一转轴，当滑动所述旋钮使所述锁针伸入所述凹槽时，所述第一转轴不会随着所述扭簧扭动。
优选地，所述滑动腔与所述第一空腔之间转动设有第三转轴，所述第一空腔内的所述第三转轴上固定设有与所述第一齿轮啮合的第三齿轮，所述滑动腔内的所述第三转轴上固定设有第二螺杆，所述滑动腔内滑动设有第二滑块，所述第二滑块内设有与所述第二螺杆啮合的第二内螺纹，所述滑动腔内转动设有前后延伸的第四转轴，所述第四转轴中间固定设有第四齿轮，所述第二滑块上固定设有与所述第四齿轮啮合的第二齿条，所述第四转轴前后对称固定设有连接臂，两个所述连接臂上固定设有位于所述圆形腔内的防尘玻璃，两个所述防尘玻璃可封闭所述圆形腔。
有优选地，当所述第二螺杆转动时带动所述第二滑块向内滑动，所述第二齿条带动所述第四齿轮转动，所述第四齿轮带动所述防尘玻璃旋转九十度位于所述限位腔左右端壁处，所述圆形腔与所述限位腔之间不再封闭。
综上所述，本发明的有益效果是：本发明的一种饰品吊坠框，反应灵敏，自由更换内部宝石饰品，操作简单明了；同时，本发明的装置，防尘的同时防护宝石饰品，安全可靠，使用寿命长。
附图说明
为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

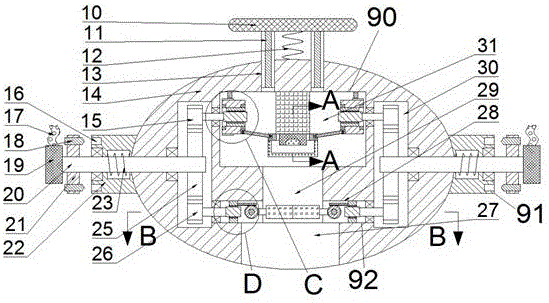

图1为本发明的一种饰品吊坠框的整体结构示意图；
图2为图1中C的放大结构示意图；
图3为图1中D的放大结构示意图；
图4为图1中B-B的结构示意图；
图5为图1的左视图；
图6为图1中A-A的结构示意图。
具体实施方式
本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。
下面结合图1-6对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
如图1-6所示，本发明的一种饰品吊坠框，包括主体14，所述主体14左右端面固定设有固定块22，所述主体14内左右对称设有第一空腔30，所述固定块22内转动设有左右延伸的第一转轴20，所述第一转轴20与所述固定块22之间设有锁扣组件91，所述锁扣组件91可锁定所述第一转轴20的转动，所述第一空腔30内的所述第一转轴20上固定设有第一齿轮25，所述主体14内设有位于两个所述第一空腔30之间的第二空腔31，所述第二空腔31与所述第一空腔30之间设有防护罩拆装机构90，所述第二空腔31底壁连通设有圆形腔29，所述圆形腔29底壁连通设有开口向下的限位腔27，所述圆形腔29左右对称连通设有滑动腔28，所述滑动腔28内设有防尘组件92，所述防尘组件92可密封所述圆形腔29防止灰尘进入所述防护罩拆装机构90，所述第二空腔31与所述第一空腔30之间转动设有第二转轴34，所述第一空腔30内的所述第二转轴34上固定设有与所述第一齿轮25啮合的第二齿轮15，所述第二空腔31内的所述第二转轴34上固定设有第一螺杆35，所述第一螺杆35上滑动设有第一滑块33，所述第一滑块33内设有与所述第一螺杆35啮合的第一内螺纹36，所述第一滑块33外表面转动设有圆环32，所述圆环32外表面固定设有环形齿38，所述第二空腔31顶壁固定设有长杆40，所述长杆40底面面固定设有可锁定所述环形齿38转动的锁定齿39，所述第二空腔31顶壁中心处固定设有向下延伸的永磁铁55，所述永磁铁55底面可吸附有金属底座56，所述金属底座56内设有开口向下的容纳腔54，所述容纳腔54内设有固定泥53，宝石饰品可粘附在所述固定泥53上再由所述金属底座56吸附至装置内部，所述金属底座56外侧设有与所述永磁铁55底面接触的支撑底座50，所述支撑底座50上下贯穿设有可容纳所述金属底座56的第三空腔51，所述支撑底座50下端面固定设有透明防护罩52，所述支撑底座50与所述圆环32之间铰接有铰接杆37，所述第二空腔31顶壁左右对称设有上下贯穿的滑槽13，所述滑槽13内滑动设有可与所述环形齿38啮合的第一齿条11，两个所述第一齿条11顶面固定设有挤压块10，所述主体14与所述挤压块10底面之间连接有弹簧12。
有益地，所述固定块22内的所述第一转轴20上固定设有扭簧23，位于所述主体14外侧的所述第一转轴20末端固定设有限位块19，所述限位块19顶端高度设有吊绳17，所述第一转轴20上滑动设有位于所述限位块19与所述固定块22之间的旋钮21，所述固定块22内上下对称设有开口向外的凹槽16，所述旋钮21上下对称固定设有可伸入所述凹槽16内的锁针18。
有益地，所述限位块19防止所述旋钮21滑出所述第一转轴20，当滑动所述旋钮21使所述锁针18伸入所述凹槽16时，所述第一转轴20不会随着所述扭簧23扭动。
有益地，所述滑动腔28与所述第一空腔30之间转动设有第三转轴44，所述第一空腔30内的所述第三转轴44上固定设有与所述第一齿轮25啮合的第三齿轮26，所述滑动腔28内的所述第三转轴44上固定设有第二螺杆43，所述滑动腔28内滑动设有第二滑块41，所述第二滑块41内设有与所述第二螺杆43啮合的第二内螺纹42，所述滑动腔28内转动设有前后延伸的第四转轴45，所述第四转轴45中间固定设有第四齿轮46，所述第二滑块41上固定设有与所述第四齿轮46啮合的第二齿条47，所述第四转轴45前后对称固定设有连接臂48，两个所述连接臂48上固定设有位于所述圆形腔29内的防尘玻璃49，两个所述防尘玻璃49可封闭所述圆形腔29
有益地，当所述第二螺杆43转动时带动所述第二滑块41向内滑动，所述第二齿条47带动所述第四齿轮46转动，所述第四齿轮46带动所述防尘玻璃49旋转九十度位于所述限位腔27左右端壁处，所述圆形腔29与所述限位腔27之间不再封闭。
下面，申请人将会参考附图以及上面描述的本申请的一种饰品吊坠框的具体组成来详细介绍其使用方法：
当需要安装宝石饰品至吊坠框中时，滑动两侧的旋钮21使锁针18不再位于凹槽16中，此时第一转轴20可自由旋转，第一转轴20在扭簧23的扭力下带动第一转轴20转动，第一转轴20带动第一齿轮25转动，第一齿轮25带动第二齿轮15与第三齿轮26转动；
当第二齿轮15转动时，第二齿轮15带动第一螺杆35转动，第一螺杆35通过第一内螺纹36带动第一滑块33与圆环32向内滑动，两个圆环32通过铰接杆37带动支撑底座50与透明防护罩52向下滑动，金属底座56与支撑底座50不再同一水平线上，即金属底座56不会阻碍支撑底座50的翻转，此时圆环32向内滑动逐渐与锁定齿39脱离啮合，当环形齿38完全脱离锁定齿39的锁定啮合后，环形齿38位于第一齿条11正下方，随后按压挤压块10，第一齿条11下滑带动环形齿38转动，环形齿38带动圆环32转动，圆环32通过铰接杆37带动透明防护罩52向上翻转，此时透明防护罩52不再防护金属底座56，金属底座56可由第二空腔31中安全取出，宝石饰品自由更换，反应灵敏，宝石饰品安装好后自带防护，装置安全可靠；
与此同时，当第三齿轮26转动带动第二螺杆43转动，第二螺杆43通过第二内螺纹42带动第二滑块41与第二齿条47向内滑动，第二齿条47向内滑动时带动第四齿轮46转动，第四齿轮46带动连接臂48转动，连接臂48带动防尘玻璃49旋转九十度位于限位腔27左右端壁处，圆形腔29与限位腔27之间不再封闭，此时防尘效果解除，可由限位腔27伸入镊子将裸露的金属底座56取出，装置日常使用自带防尘，装置内部干净整洁，使用寿命长。
综上所述，本发明的一种饰品吊坠框，反应灵敏，自由更换内部宝石饰品，操作简单明了；同时，本发明的装置，防尘的同时防护宝石饰品，安全可靠，使用寿命长。
以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。
