技术领域
本发明涉及眼镜领域，具体是一种可改变聚焦的眼镜。
背景技术
在眼镜店配眼镜前要测视力，然后试戴标准镜片来确定最适宜度数的近视镜片，有时需要夹上副镜片来小幅的增加或减少度数，但更换副镜片的过程比较费时间，而且经常的拿取容易将镜片损坏，因此设计一种能够快速更换镜片的可改变聚焦的眼镜实有必要，本装置不但能够通过两种方式改变聚焦，而且能够快速的更换副镜片，减少镜片的拿取次数，保障副镜片的使用寿命。
发明内容
本发明所要解决的技术问题是提供一种可改变聚焦的眼镜，其能够解决上述现在技术中的问题。
本发明是通过以下技术方案来实现的：本发明的一种可改变聚焦的眼镜，包括前后对称设置的主镜框，所述主镜框内设有夹持装置，两侧的所述主镜框之间设有更换装置，所述主镜框右侧设有锁扣装置，两侧的所述主镜框内都设有开口向左的螺纹孔，所述螺纹孔内螺纹连接有滑动镜框，所述滑动镜框内左右贯通的设有主镜片腔，所述主镜片腔内固设有主镜片，所述螺纹孔右侧内壁内相连通的设有开口向右的副镜片框，所述副镜片框上侧内壁内相连通的设有开口向上的连通槽，所述副镜片框内可滑动的设有副镜框，所述副镜框内固设有副镜片，所述副镜片框下侧内壁内相连通的设有固定槽，所述固定槽左右两侧内壁内对称且相连通的设有滑块腔，所述滑块腔内可滑动的设有磁性块，所述副镜框内左右贯通的设有固定孔，所述滑块腔远离中心一侧内壁内相连通的设有线槽，所述线槽前后内壁之间转动连接有两根导向轴，所述磁性块远离中心一端固连有连接线，所述固定槽下侧内壁内设有开口向下的手动块腔，所述手动块腔内左右对称且可滑动的设有手动块，两侧的所述手动块之间固连有连接弹簧，两侧的所述连接线下端分别固连于所述手动块；所述夹持装置可固定所述副镜框与所述滑动镜框，同时可改变聚焦距离。
进一步的技术方案，所述锁扣装置包括设于所述主镜框右侧的锁扣板，所述锁扣板内前后贯通的设有锁扣腔，所述锁扣腔内可滑动的设有外滑块与内滑块，所述内滑块上下两端面内设有齿形，所述外滑块内设有开口向后的齿形板腔，所述齿形板腔前侧内壁内上下对称且相连通的设有开口向前的限位槽，所述齿形板腔内上下对称且可滑动的设有齿形板，两侧的所述齿形板相对一端面上设有可与所述内滑块上的齿形相配合的齿形，两侧的所述齿形板远离中心一端与所述齿形板腔上下两侧内壁之间分别固连有压紧弹簧；所述锁扣装置可调节穿戴眼镜时的松紧程度。
进一步的技术方案，两侧的所述主镜框远离中心一端固连有弹性带，前后两侧的所述弹性带右端分别固连于所述外滑块与所述内滑块，所述弹性带内前后贯通的设有护耳槽；通过所述弹性带连接所述主镜框与所述锁扣装置。
进一步的技术方案，所述更换装置包括固连于前后两侧的所述主镜框之间的更换杆，所述更换杆内前后贯通的设有导滑槽，所述导滑槽内可滑动的设有两个连接块，两个所述连接块上端面之间固连有拉线，所述导滑槽上侧内壁内相连通的设有卷线腔，所述卷线腔前后内壁之间转动连接有卷线轴，所述卷线轴周面上固连有卷线轮，所述拉线卷绕于所述卷线轮上，所述卷线轮前后两端与所述卷线腔前后内壁之间固连有卷线扭簧，前后两侧的所述副镜框内设有开口相对的连接槽，下侧的所述连接块前后两端过盈配合连接于前后两侧的所述连接槽，上侧的所述连接块前后两端也连接有两个所述副镜框与所述副镜片，所述导滑槽左右两侧内壁上分别固连有限位块，所述限位块内上下贯通的设有通孔；所述更换装置可进行快速更换所述副镜框与所述副镜片。
本发明的有益效果是：本发明结构简单，操作方便，不但能够通过两种方式改变聚焦，而且能够快速的更换副镜片，减少镜片的拿取次数，保障副镜片的使用寿命。
附图说明

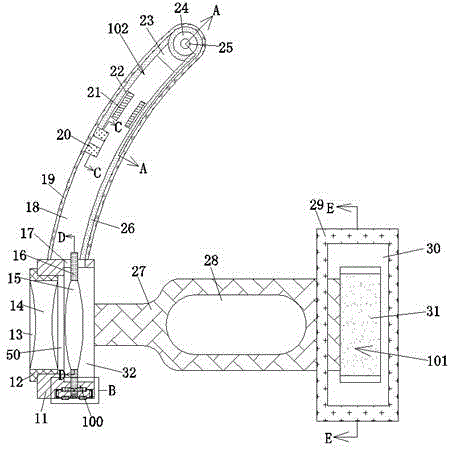

图1为本发明的一种可改变聚焦的眼镜的内部结构示意图；
图2为图1中“A-A”方向的结构示意图；
图3为图1中“B”的放大示意图；
图4为图1中“C-C”方向的结构示意图；
图5为图1中“D-D”方向的结构示意图；
图6为图1中“E-E”方向的结构示意图。
具体实施方式
下面结合图1-6对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下前后左右方向与图1本身投影关系的上下前后左右方向一致。
参照图1-6，根据本发明的一种可改变聚焦的眼镜，包括前后对称设置的主镜框11，所述主镜框11内设有夹持装置100，两侧的所述主镜框11之间设有更换装置102，所述主镜框11右侧设有锁扣装置101，两侧的所述主镜框11内都设有开口向左的螺纹孔50，所述螺纹孔50内螺纹连接有滑动镜框12，所述滑动镜框12内左右贯通的设有主镜片腔13，所述主镜片腔13内固设有主镜片14，所述螺纹孔50右侧内壁内相连通的设有开口向右的副镜片框32，所述副镜片框32上侧内壁内相连通的设有开口向上的连通槽17，所述副镜片框32内可滑动的设有副镜框16，所述副镜框16内固设有副镜片15，所述副镜片框32下侧内壁内相连通的设有固定槽34，所述固定槽34左右两侧内壁内对称且相连通的设有滑块腔51，所述滑块腔51内可滑动的设有磁性块41，所述副镜框16内左右贯通的设有固定孔42，所述滑块腔51远离中心一侧内壁内相连通的设有线槽39，所述线槽39前后内壁之间转动连接有两根导向轴40，所述磁性块41远离中心一端固连有连接线38，所述固定槽34下侧内壁内设有开口向下的手动块腔36，所述手动块腔36内左右对称且可滑动的设有手动块37，两侧的所述手动块37之间固连有连接弹簧35，两侧的所述连接线38下端分别固连于所述手动块37；所述夹持装置100可固定所述副镜框16与所述滑动镜框12，同时可改变聚焦距离。
有益地，所述锁扣装置101包括设于所述主镜框11右侧的锁扣板29，所述锁扣板29内前后贯通的设有锁扣腔30，所述锁扣腔30内可滑动的设有外滑块45与内滑块31，所述内滑块31上下两端面内设有齿形，所述外滑块45内设有开口向后的齿形板腔48，所述齿形板腔48前侧内壁内上下对称且相连通的设有开口向前的限位槽47，所述齿形板腔48内上下对称且可滑动的设有齿形板46，两侧的所述齿形板46相对一端面上设有可与所述内滑块31上的齿形相配合的齿形，两侧的所述齿形板46远离中心一端与所述齿形板腔48上下两侧内壁之间分别固连有压紧弹簧49；所述锁扣装置101可调节穿戴眼镜时的松紧程度。
有益地，两侧的所述主镜框11远离中心一端固连有弹性带27，前后两侧的所述弹性带27右端分别固连于所述外滑块45与所述内滑块31，所述弹性带27内前后贯通的设有护耳槽28；通过所述弹性带27连接所述主镜框11与所述锁扣装置101。
有益地，所述更换装置102包括固连于前后两侧的所述主镜框11之间的更换杆19，所述更换杆19内前后贯通的设有导滑槽18，所述导滑槽18内可滑动的设有两个连接块20，两个所述连接块20上端面之间固连有拉线26，所述导滑槽18上侧内壁内相连通的设有卷线腔23，所述卷线腔23前后内壁之间转动连接有卷线轴25，所述卷线轴25周面上固连有卷线轮24，所述拉线26卷绕于所述卷线轮24上，所述卷线轮24前后两端与所述卷线腔23前后内壁之间固连有卷线扭簧33，前后两侧的所述副镜框16内设有开口相对的连接槽44，下侧的所述连接块20前后两端过盈配合连接于前后两侧的所述连接槽44，上侧的所述连接块20前后两端也连接有两个所述副镜框16与所述副镜片15，所述导滑槽18左右两侧内壁上分别固连有限位块21，所述限位块21内上下贯通的设有通孔22；所述更换装置102可进行快速更换所述副镜框16与所述副镜片15。
使用时，将眼镜穿戴于头上，更换主镜片14与副镜片15，上下两侧的副镜片15的度数不一样，同时将连接块20伸入连接槽44内，将内滑块31滑入两侧的齿形板46之间，调节眼镜穿戴的松紧程度，在压紧弹簧49的弹力作用下压紧内滑块31，同时内滑块31与齿形板46之间的齿形配合可防止内滑块31与齿形板46脱离，向下拉动一侧的副镜框16，通过拉线26拉动另一侧的副镜框16上升，在限位块21的限位下防止副镜框16与更换杆19发生碰撞，下侧的副镜框16下端伸入固定槽34内，此时固定孔42正对于磁性块41，在磁性吸引作用力下，两侧的磁性块41相互靠近滑动并伸入固定孔42内，防止副镜框16脱离，此时磁性块41通过连接线38带动手动块37相互远离滑动，此时眼睛正对于下侧的副镜片15，此时可转动滑动镜框12，改变主镜片14与副镜片15之间的距离可改变聚焦，需要更换副镜片15时，手动使手动块37靠近滑动，此时带动磁性块41分离，此时可向下拉动上侧的副镜框16，通过拉线26使下侧的副镜框16脱离夹持装置100，当完全脱离后可将上侧的副镜框16固定于夹持装置100内，此时通过改变副镜片15来改变聚焦方式。
有益效果是：本发明结构简单，操作方便，不但能够通过两种方式改变聚焦，而且能够快速的更换副镜片，减少镜片的拿取次数，保障副镜片的使用寿命。
本领域的技术人员可以明确，在不脱离本发明的总体精神以及构思的情形下，可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
