技术领域
本发明涉及家居用品领域，具体涉及一种新式矩形挂钟。
背景技术
时钟是记录时间的重要工具之一，因此，广大家庭均购买有挂钟用于显示时间，目前，挂钟的表盘多是圆形分布，时针与分针均采用周向转动方式显示时间，结构单一，显示枯燥，无法突出使用人员的独特个性，因此，本发明旨在设计一种显示独特，横纵行走的矩形挂钟。
发明内容
本发明的目的在于提供一种新式矩形挂钟，能够克服现有技术的上述缺陷。
根据本发明的一种新式矩形挂钟，包括主体，所述主体内设有时间腔，所述时间腔左壁内设有分针槽，所述分针槽内设有分针装置，所述时间腔顶壁内设有时针腔，所述时针腔内设有时针装置，所述分针槽顶壁内设有动力腔，所述动力腔内设有驱动装置，所述驱动装置包括固设于所述动力腔底壁内的电机，所述动力腔内设有转设有与所述电机动力连接的主轴，所述主轴顶端设有主锥齿轮，所述动力腔内设有传动装置；该设备可通过所述传动装置带动所述分针装置以及所述时针装置滑动显示时间。
优选地，所述传动装置包括设于所述动力腔内的从轴，所述从轴前端设有与所述主锥齿轮啮合的上锥齿轮，所述从轴后端设有转盘，所述动力腔内设有摆动盘，所述摆动盘与所述转盘之间铰接有连杆，所述动力腔内设有与所述摆动盘配合的擒纵杆，所述擒纵杆底端左右对称设有擒纵爪，所述动力腔内设有左轴，所述左轴后端设有擒纵轮，所述左轴前端设有下锥齿轮，所述动力腔底端设有分动力腔，所述分动力腔内设有传动轴，所述传动轴顶端设有与所述下锥齿轮啮合的主锥齿轮，所述传动轴底端设有扇形锥齿轮；所述传动装置400可将动力传递至所述分针装置内。
优选地，所述分针装置包括设于所述分针槽内的分针滑块，所述分针滑块右端设有分针，所述分针滑块与所述分针槽底壁之间弹性设有第一弹簧，所述分动力腔内转设有横轴，所述横轴外壁设有与所述扇形锥齿轮啮合的从锥齿轮，所述横轴左端设有分针绕线轮，所述分针绕线轮与所述分针滑块之间通过第一传动绳连接，所述分针滑块左端设有第一顶块，所述横轴外壁设有第一棘轮，所述分针槽内滑设有滑杆，所述滑杆与所述分针槽底壁之间弹性设有第二弹簧，所述滑杆顶端设有第一棘爪；所述分针装置用于显示时间的分钟数。
优选地，所述时针装置包括设于所述时针腔内的时针滑块，，所述时针滑块与所述时针腔右壁之间弹性设有第三弹簧，所述时针滑块底端设有时针，所述分动力腔右壁内设有时动力腔，所述横轴右端设有涡杆，所述时动力腔内设有右轴，所述右轴后端设有涡轮，所述右轴前端设有正锥齿轮，所述时针腔设有纵轴，所述纵轴底端设有副锥齿轮，所述纵轴顶端设有时针绕线轮，所述时针绕线轮与所述时针滑块之间通过第二传动绳连接，所述纵轴外壁设有第二棘轮，所述时针腔内滑设有第二棘爪，所述第二棘爪与所述时针腔底壁弹性设有第四弹簧，所述时针腔内转设有传动带，所述传动带与所述时针滑块固连，所述传动带外壁设有第二顶块；所述时针装置用于显示时间的时钟数。
本发明的有益效果是：该发明结构简单，维护方便，显示独特，可凸显房主独具一格性格，避免房屋设计过于单调，因此该设备具有较高的使用和推广价值。
附图说明
为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。

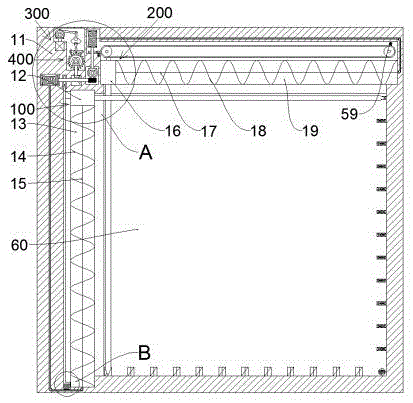

图1是本发明的一种新式矩形挂钟的整体结构示意图；
图2是图1中A的结构示意图;
图3是图1中B的结构示意图。
具体实施方式
下面结合上述图示对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下方向与图1本身投影关系的上下方向一致。
如图1-3所示，本发明的一种新式矩形挂钟，包括主体11，所述主体11内设有时间腔60，所述时间腔60左壁内设有分针槽13，所述分针槽13内设有分针装置100，所述时间腔60顶壁内设有时针腔19，所述时针腔19内设有时针装置200，所述分针槽13顶壁内设有动力腔33，所述动力腔33内设有驱动装置300，所述驱动装置300包括固设于所述动力腔33底壁内的电机41，所述动力腔33内设有转设有与所述电机41动力连接的主轴40，所述主轴40顶端设有主锥齿轮39，所述动力腔33内设有传动装置400；该设备可通过所述传动装置400带动所述分针装置100以及所述时针装置200滑动显示时间。
有益地，所述传动装置400包括设于所述动力腔33内的从轴38，所述从轴38前端设有与所述主锥齿轮39啮合的上锥齿轮37，所述从轴38后端设有转盘36，所述动力腔33内设有摆动盘34，所述摆动盘34与所述转盘36之间铰接有连杆35，所诉动力腔33内设有与所述摆动盘34配合的擒纵杆42，所述擒纵杆42底端左右对称设有擒纵爪43，所述动力腔33内设有左轴46，所述左轴46后端设有擒纵轮44，所述左轴46前端设有下锥齿轮45，所述动力腔33底端设有分动力腔54，所述分动力腔54内设有传动轴51，所述传动轴51顶端设有与所述下锥齿轮45啮合的主锥齿轮47，所述传动轴51底端设有扇形锥齿轮53；所述传动装置400可将动力传递至所述分针装置100内。
有益地，所述分针装置100包括设于所述分针槽13内的分针滑块12，所述分针滑块12右端设有分针21，所述分针滑块12与所述分针槽13底壁之间弹性设有第一弹簧14，所述分动力腔54内转设有横轴50，所述横轴50外壁设有与所述扇形锥齿轮53啮合的从锥齿轮56，所述横轴50左端设有分针绕线轮48，所述分针绕线轮48与所述分针滑块12之间通过第一传动绳15连接，所述分针滑块12左端设有第一顶块55，所述横轴50外壁设有第一棘轮49，所述分针槽13内滑设有滑杆57，所述滑杆57与所述分针槽13底壁之间弹性设有第二弹簧58，所述滑杆57顶端设有第一棘爪52；所述分针装置100用于显示时间的分钟数。
有益地，所述时针装置200包括设于所述时针腔19内的时针滑块16，所述时针滑块16与所述时针腔19右壁之间弹性设有第三弹簧18，所述时针滑块16底端设有时针20，所述分动力腔54右壁内设有时动力腔61，所述横轴50右端设有涡杆22，所述时动力腔61内设有右轴25，所述右轴25后端设有涡轮23，所述右轴25前端设有正锥齿轮24，所述时针腔19设有纵轴27，所述纵轴27底端设有副锥齿轮26，所述纵轴27顶端设有时针绕线轮32，所述时针绕线轮32与所述时针滑块16之间通过第二传动绳17连接，所述纵轴27外壁设有第二棘轮31，所述时针腔19内滑设有第二棘爪30，所述第二棘爪30与所述时针腔19底壁弹性设有第四弹簧29，所述时针腔19内转设有传动带28，所述传动带28与所述时针滑块16固连，所述传动带28外壁设有第二顶块59；所述时针装置200用于显示时间的时钟数。
当使用该设备时，电机41开始工作并通过主轴40带动主锥齿轮39转动，进而通过上锥齿轮37、从轴38、转盘36、连杆35带动摆动盘34左右摆动，进而通过擒纵杆42带动擒纵爪43左右摆动，带动擒纵轮44转动，进而通过左轴46、下锥齿轮45、主锥齿轮47、传动轴51、扇形锥齿轮53、从锥齿轮56、横轴50、分针绕线轮48、第一传动绳15、带动分针21向下滑动，当分针滑块12滑动至分针槽13最低端时，第一顶块55与滑杆57配合并带动滑杆57向下滑动，进而带动第一棘爪52向下滑动与第一棘轮49脱离配合，分针滑块12向上滑动进入下一循环，于此同时，横轴50依次通过涡杆22、涡轮23、右轴25、正锥齿轮24、副锥齿轮26、纵轴27、时针绕线轮32、第二传动绳17、时针滑块16带动时针20向右滑动，同时，时针滑块16通过传动带28带动第二顶块59向左滑动，当时针滑块16滑动至时针腔19最右端时，第二顶块59与第二棘爪30配合，第二棘爪30与第二棘轮31脱离配合，时针滑块16向左滑动进入下一循环动，所b。
本发明的有益效果是：该发明结构简单，维护方便，显示独特，可凸显房主独具一格性格，避免房屋设计过于单调，因此该设备具有较高的使用和推广价值。
以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
