技术领域
本发明涉及饰品领域,具体为一种项链串连装置。
背景技术
项链是一种用于颈部装饰的饰品，多为宝石或者金属，其中，串珠项链是最为常见的一种，而现有的串珠项链的串连多为手工完成，穿线的操作对工人的耐心及灵活的有一定的要求，串连过程较为缓慢。
发明内容
本发明的目的在于提供一种项链串连装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种项链串连装置，包括串珠机，所述串珠机内设有串珠腔，所述串珠腔内设有储存机构，所述储存机构包括旋转杆、大齿轮、限制杆与可拆卸的串珠杆，所述限制杆可阻挡所述旋转杆的转动，所述储存机构还包括铁块，所述储存机构一侧设有串珠机构，所述串珠机构包括空心齿轮、梯形块与阻挡槽，所述空心齿轮与所述大齿轮啮合，所述串珠机构还包括运动齿轮与传动齿轮，当所述梯形块脱离所述阻挡槽时可带动所述运动齿轮向后运动与所述传动齿轮啮合，所述串珠机构上侧设有提示机构，所述提示机构包括有磁力的磁杆、弹性杆与警铃，所述铁块运动至所述磁杆时会被所述磁杆吸附，从而推动所述弹性杆撞击所述警铃。
优选地，所述储存机构包括弱磁铁，所述串珠机两个端面对称固设有两个扶手，所述串珠腔一端壁固设有串珠杆，所述串珠杆上下端面对称固设有两个橡胶块，所述串珠杆一端面内设有磁性槽，所述磁性槽一端壁固设有弱磁铁，所述磁性槽内滑动设有一端位于串珠腔内的夹子，所述铁块一端面上下对称转动设有两个夹子，所述夹子间设有夹子弹簧，所述串珠腔下端壁固设有限制杆，所述串珠腔后端壁转动设有限制轴，所述限制轴上固设有大齿轮，所述大齿轮前侧设有与所述限制轴固定的旋转杆。
优选地，所述串珠机构包括阻挡槽，所述串珠腔前端壁内转动设有带有把手的手摇轴，所述串珠腔内手摇轴上设有柱形槽，所述柱形槽上转动设有空心齿轮，所述空心齿轮内设有阻挡槽，所述手摇轴内设有下端壁固设有压力弹簧的压力槽，所述压力弹簧上端固设有梯形块，所述手摇轴后端面设有伸缩槽，所述伸缩槽上端壁设有弹力槽，所述弹力槽内滑动设有弹力块，所述弹力块下端位于所述伸缩槽内且固设有伸缩杆，所述弹力块前端固设有与所述弹力槽前端壁固定的弹力弹簧，所述弹力槽前端与所述梯形块下端通过绳索固定，所述手摇轴后侧设有运动齿轮，所述运动齿轮内设有圆槽，所述伸缩杆后端位于所述圆槽内且固设有圆块，所述空心齿轮上下端面对称固设有两个推珠杆，所述串珠腔后端壁转动设有输入轴，所述输入轴上固设有传动齿轮，所述传动齿轮前侧设有与所述输入轴固定的输入带轮，所述输入轴一侧设有与所述串珠腔后端壁转动的输出轴，所述输出轴上固设有输出带轮，所述输出带轮与所述输入带轮通过输送带摩擦传动，所述输送带下端面固设有运动块，所述运动块下端面设有运动槽，所述运动槽上端壁固设有运动弹簧，所述运动弹簧下端固设有强磁铁。
优选地，所述提示机构包括升降弹簧，所述串珠机上端面固设有支撑块，所述支撑块右端面固设有警铃，所述串珠腔上端壁嵌设有下端位于所述串珠腔内的磁杆，所述磁杆内设有敲击槽，所述敲击槽一端壁内设有升降槽，所述升降槽上端壁固设有升降弹簧，所述升降弹簧下端壁固设有与所述升降槽滑动的T型块，所述T型块左端固设有下端位于所述串珠腔内的弹性杆，所述串珠腔后端壁转动设有绳轴，所述绳轴上固设有绕线筒，所述绕线筒上缠绕有串珠线，所述串珠线左端被所述夹子夹住。
综上所述，本发明有益效果是：本装置操作简单，将复杂的项链穿线简单化，可通过选转手柄的方式快速完成项链串连，生产效率很高，且降低了对项链制作个人的操作要求，适用于规模化生产，且本装置不用驱动源，清洁环保。
附图说明
为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

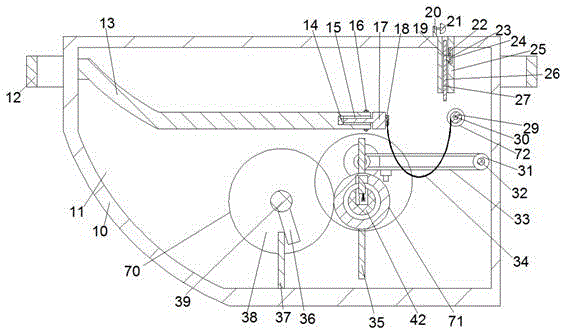

图1为本发明一种项链串连装置整体全剖的主视结构示意图；
图2为本发明一种项链串连装置中手摇轴放大结构示意图;
图3为本发明一种项链串连装置中手摇轴侧视剖视结构示意图;
图4为本发明一种项链串连装置中夹子侧视剖视结构示意图;
图5为本发明一种项链串连装置中强磁铁主视剖视结构示意图。
具体实施方式
本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。
请参阅图1-5，本发明提供的一种实施例：一种项链串连装置，包括串珠机10，所述串珠机10内设有串珠腔11，所述串珠腔11内设有储存机构70，所述储存机构70包括旋转杆36、大齿轮38、限制杆37与可拆卸的串珠杆13，所述限制杆37可阻挡所述旋转杆36的转动，所述储存机构70还包括铁块17，所述储存机构70一侧设有串珠机构71，所述串珠机构71包括空心齿轮44、梯形块46与阻挡槽47，所述空心齿轮44与所述大齿轮38啮合，所述串珠机构71还包括运动齿轮66与传动齿轮54，当所述梯形块46脱离所述阻挡槽47时可带动所述运动齿轮66向后运动与所述传动齿轮54啮合，所述串珠机构71上侧设有提示机构72，所述提示机构72包括有磁力的磁杆25、弹性杆27与警铃21，所述铁块17运动至所述磁杆25时会被所述磁杆25吸附，从而推动所述弹性杆27撞击所述警铃21。
有益地，所述储存机构70包括弱磁铁14，所述串珠机10两个端面对称固设有两个扶手12，所述串珠腔11一端壁固设有串珠杆13，所述串珠杆13上下端面对称固设有两个橡胶块16，所述串珠杆13一端面内设有磁性槽15，所述磁性槽15一端壁固设有弱磁铁14，所述磁性槽15内滑动设有一端位于串珠腔11内的夹子18，所述铁块17一端面上下对称转动设有两个夹子18，所述夹子18间设有夹子弹簧63，所述串珠腔11下端壁固设有限制杆37，所述串珠腔11后端壁转动设有限制轴39，所述限制轴39上固设有大齿轮38，所述大齿轮38前侧设有与所述限制轴39固定的旋转杆36。
有益地，所述串珠机构71包括阻挡槽47，所述串珠腔11前端壁内转动设有带有把手62的手摇轴42，所述串珠腔11内手摇轴42上设有柱形槽43，所述柱形槽43上转动设有空心齿轮44，所述空心齿轮44内设有阻挡槽47，所述手摇轴42内设有下端壁固设有压力弹簧41的压力槽40，所述压力弹簧41上端固设有梯形块46，所述手摇轴42后端面设有伸缩槽57，所述伸缩槽57上端壁设有弹力槽59，所述弹力槽59内滑动设有弹力块60，所述弹力块60下端位于所述伸缩槽57内且固设有伸缩杆58，所述弹力块60前端固设有与所述弹力槽59前端壁固定的弹力弹簧61，所述弹力槽59前端与所述梯形块46下端通过绳索45固定，所述手摇轴42后侧设有运动齿轮66，所述运动齿轮66内设有圆槽55，所述伸缩杆58后端位于所述圆槽55内且固设有圆块56，所述空心齿轮44上下端面对称固设有两个推珠杆35，所述串珠腔11后端壁转动设有输入轴52，所述输入轴52上固设有传动齿轮54，所述传动齿轮54前侧设有与所述输入轴52固定的输入带轮53，所述输入轴52一侧设有与所述串珠腔11后端壁转动的输出轴32，所述输出轴32上固设有输出带轮31，所述输出带轮31与所述输入带轮53通过输送带33摩擦传动，所述输送带33下端面固设有运动块49，所述运动块49下端面设有运动槽65，所述运动槽65上端壁固设有运动弹簧64，所述运动弹簧64下端固设有强磁铁48。
有益地，所述提示机构72包括升降弹簧22，所述串珠机10上端面固设有支撑块20，所述支撑块20右端面固设有警铃21，所述串珠腔11上端壁嵌设有下端位于所述串珠腔11内的磁杆25，所述磁杆25内设有敲击槽26，所述敲击槽26一端壁内设有升降槽24，所述升降槽24上端壁固设有升降弹簧22，所述升降弹簧22下端壁固设有与所述升降槽24滑动的T型块19，所述T型块19左端固设有下端位于所述串珠腔11内的弹性杆27，所述串珠腔11后端壁转动设有绳轴30，所述绳轴30上固设有绕线筒29，所述绕线筒29上缠绕有串珠线34，所述串珠线34左端被所述夹子18夹住。
下面，申请人将会参考附图1-5以及上面描述的本申请一种项链串连装置的具体组成来详细地介绍本申请一种项链串连装置的使用方法：
使用时，将所述串珠杆13取下，挂满项链珠，手动转动所述把手62，从而带动所述空心齿轮44转动，所述空心齿轮44带动所述推珠杆35转动，将项链珠推过所述橡胶块16挂至所述串珠线34上，通过所述空心齿轮44与所述大齿轮38的啮合，带动所述大齿轮38转动，所述大齿轮38带动所述旋转杆36转动，定量项链珠挂至所述串珠线34上时，所述旋转杆36被所述限制杆37阻挡，所述梯形块46脱离所述阻挡槽47，所述绳索45被放松，所述弹力弹簧61向后复位推动所述运动齿轮66向后运动至与所述传动齿轮54啮合，所述运动齿轮66带动所述传动齿轮54转动，从而带动所述输入带轮53转动，所述输入带轮53带动所述输送带33运动，所述强磁铁48随所述输送带33运动至所述铁块17处，与所述铁块17吸附，从而拉动所述铁块17随所述强磁铁48一起运动，直至所述铁块17运动至所述磁杆25处，所述铁块17被所述磁杆25吸附，从而推动所述敲击槽26上升敲击所述警铃21发出铃声，提示项链串珠完成；
反向转动所述把手62复位，手动剪断所述串珠线34取下串好的项链，将所述铁块17手动插入所述磁性槽15内被所述弱磁铁14吸附，将新的所述串珠线34放入所述夹子18内夹紧。
本发明的有益效果是：本装置操作简单，将复杂的项链穿线简单化，可通过选转手柄的方式快速完成项链串连，生产效率很高，且降低了对项链制作个人的操作要求，适用于规模化生产，且本装置不用驱动源，清洁环保。
以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
