不撒烟灰的烟斗

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:其他
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本发明属于日常生活用品技术领域,涉及一种烟斗,具体涉及一种不撒烟灰的烟斗。

背景技术

随着人们对吸烟危害的认识,吸烟的人越来越少,但是在短期内也不可能完全杜绝。

允许吸烟的场所,并不是所有的地方都备有烟灰缸,有的地方没有烟灰缸,吸烟的人没有地方放置烟灰,随意丢弃在地板上,或者汽车内,影响环境卫生。或者有的地方虽然备有烟灰缸,吸烟者在谈话或看书报时,注意力并没有在香烟上,不小心烟灰落在地板上或汽车底板上,把地板或汽车底板弄脏。到目前为止还没有人研制在吸烟的整个过程中不间断收集烟灰的装置。

发明内容

本发明的目的在于克服现有技术的不足,适应现实需要,提供一种不间断收集烟灰、烟灰不会落在地板上、保持地板干净的不撒烟灰的烟斗。

本发明是通过以下技术方案来实现的:

一种不撒烟灰的烟斗,包括吸烟端盖、末端盖和多个中环;

吸烟端盖包括管状的吸嘴、吸烟端盖板、吸烟盖迷宫环和吸烟盖迷宫外环;吸嘴中心有吸气孔,一端有香烟插孔,香烟的过滤嘴插入香烟插孔内并固定在上面,吸嘴的另一端含在吸烟者嘴里;吸烟端盖板是圆形,吸嘴从吸烟端盖板中心贯穿;吸烟盖迷宫外环和多个吸烟盖迷宫环成同心圆状分布在吸烟端盖板上,吸烟盖迷宫外环处于最外圈,相邻的吸烟盖迷宫环或吸烟盖迷宫外环之间形成吸烟盖迷宫槽;吸烟盖迷宫外环的外圆柱面上设有多个吸烟盖扣槽,吸烟盖扣槽的槽底有吸烟盖扣槽凹坑;

中环包括圆环形的中环板,中环迷宫外环和多个中环迷宫环成同心圆状分布在中环板两侧,相邻的中环迷宫环和中环迷宫外环之间形成中环迷宫槽;中环板中间有中环孔;中环迷宫外环的外圆柱面上设有多个中环扣槽,中环扣槽的槽底有中环扣槽凹坑;中环板上设有多个中环扣爪,中环扣爪上有中环扣爪凸起,中环扣爪和中环扣爪凸起共同组成的形状和中环扣槽与中环扣槽凹坑组成的形状相吻合,相邻两个中环可以扣合在一起,相邻的中环迷宫环伸入中环迷宫槽,形成迷宫密封槽;也与吸烟盖扣槽与吸烟盖扣槽凹坑组成的形状相吻合,吸烟端盖与相邻的中环可以扣合在一起,中环迷宫环伸入到吸烟盖迷宫槽内,吸烟盖迷宫环伸入到中环迷宫槽内,形成迷宫密封槽;

末端盖包括圆形的末端盖堵板和末端盖迷宫环,多个末端盖迷宫环成同心圆状联接在末端盖堵板上;末端盖上设有多个末端盖扣爪,末端盖扣爪上有末端盖扣爪凸起,末端盖扣爪和末端盖扣爪凸起共同组成的形状和中环扣槽与中环扣槽凹坑组成的形状相吻合,末端盖与相邻的中环可以扣合在一起,中环迷宫环伸入到末端盖迷宫槽内,末端盖迷宫环伸入到中环迷宫槽内,形成迷宫密封槽;

吸烟端盖板、末端盖堵板和多个中环孔共同笼罩成一个空间,是燃烧室。

燃烧室并不是完全密封的,而是通过迷宫密封槽之间的缝隙和外界空气相通,当里面有燃烧的香烟时,产生的热气自动向上流动,透过靠上部位的迷宫密封槽流到外面,外界的空气透过靠下部位的迷宫密封槽流到燃烧室内补充产生的空间,保持内外气压平衡,能保证香烟在里面充分燃烧,不会因为缺少氧气产生过多的一氧化碳。

本发明不间断收集烟灰,当有烟灰落下时,不会直接落到地板上,需要通过迷宫密封槽之间的缝隙绕过多个转弯才能落到地板上,除非专门多次来回晃动,烟灰不会自动出来,从而保证地板清洁干净。

使用本发明,吸烟者不用专门注意烟灰落下,可以保持任意方向,不会不经意间落在地板上。

本发明的制造材料是阻燃透明塑料,选用透明材料是方便观察香烟燃烧的状况,在倒掉烟灰时也可以方便观察烟灰位于哪个位置,塑料具有弹性,相扣合时,扣爪发生弹性变形嵌入扣槽内,不易发生断裂。

本发明的有益效果:不间断收集烟灰、烟灰不会落在地板上、保持地板干净。

附图说明

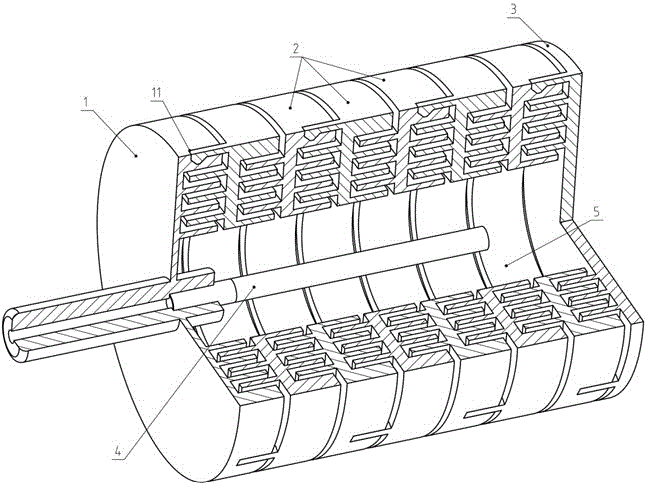

图1是本发明实施例的三维结构局部剖视示意图;

图2是吸烟端盖1的三维结构局部剖视示意图;

图3是中环2的正向全剖视图;

图4是末端盖3的三维结构局部剖视示意图;

图中所示:1.吸烟端盖;11.吸烟盖扣槽;111.吸烟盖扣槽凹坑;12.吸烟盖迷宫环;121.吸烟盖迷宫外环;13.吸烟盖迷宫槽;14.吸烟端盖板;15.吸嘴;16.吸气孔;17.香烟插孔;2.中环;21.中环扣槽;211.中环扣槽凹坑;22.中环迷宫环;221.中环迷宫外环;23.中环迷宫槽;24.中环板;25.中环孔;28.中环扣爪;281.中环扣爪凸起;3.末端盖;32.末端盖迷宫环;33.末端盖迷宫槽;34.末端盖堵板;38.末端盖扣爪;381.末端盖扣爪凸起;4.香烟;5.燃烧室。

具体实施方式

下面结合附图和实施例对本发明进一步说明:

实施例:参见图1至图4。

一种不撒烟灰的烟斗,包括吸烟端盖1、末端盖3和多个中环2;

吸烟端盖1包括管状的吸嘴15、吸烟端盖板14、吸烟盖迷宫环12和吸烟盖迷宫外环121;吸嘴15中心有吸气孔16,一端有香烟插孔17,香烟4的过滤嘴插入香烟插孔17内并固定在上面,吸嘴15的另一端含在吸烟者嘴里;吸烟端盖板14是圆形,吸嘴15从吸烟端盖板14中心贯穿;吸烟盖迷宫外环121和多个吸烟盖迷宫环12成同心圆状分布在吸烟端盖板14上,吸烟盖迷宫外环121处于最外圈,相邻的吸烟盖迷宫环12或吸烟盖迷宫外环121之间形成吸烟盖迷宫槽13;吸烟盖迷宫外环121的外圆柱面上设有多个吸烟盖扣槽11,吸烟盖扣槽11的槽底有吸烟盖扣槽凹坑111;

中环2包括圆环形的中环板24,中环迷宫外环221和多个中环迷宫环22成同心圆状分布在中环板24两侧,相邻的中环迷宫环22和中环迷宫外环221之间形成中环迷宫槽23;中环板24中间有中环孔25;中环迷宫外环221的外圆柱面上设有多个中环扣槽21,中环扣槽21的槽底有中环扣槽凹坑211;中环板24上设有多个中环扣爪28,中环扣爪28上有中环扣爪凸起281,中环扣爪28和中环扣爪凸起281共同组成的形状和中环扣槽21与中环扣槽凹坑211组成的形状相吻合,相邻两个中环2可以扣合在一起,相邻的中环迷宫环22伸入中环迷宫槽23,形成迷宫密封槽;也与吸烟盖扣槽11与吸烟盖扣槽凹坑111组成的形状相吻合,吸烟端盖1与相邻的中环2可以扣合在一起,中环迷宫环22伸入到吸烟盖迷宫槽13内,吸烟盖迷宫环12伸入到中环迷宫槽23内,形成迷宫密封槽;

末端盖3包括圆形的末端盖堵板34和末端盖迷宫环32,多个末端盖迷宫环32成同心圆状联接在末端盖堵板34上;末端盖3上设有多个末端盖扣爪38,末端盖扣爪38上有末端盖扣爪凸起381,末端盖扣爪38和末端盖扣爪凸起381共同组成的形状和中环扣槽21与中环扣槽凹坑211组成的形状相吻合,末端盖3与相邻的中环2可以扣合在一起,中环迷宫环22伸入到末端盖迷宫槽33内,末端盖迷宫环32伸入到中环迷宫槽23内,形成迷宫密封槽;

吸烟端盖板14、末端盖堵板34和多个中环孔25共同笼罩成一个空间,是燃烧室5。

在装烟时,把吸烟端盖1与相邻的中环2分开,装上香烟4,点燃,再把吸烟端盖1与相邻的中环2重新扣合在一起。

燃烧室5内落满烟灰时,从任意两个相邻零件之间分开,倒出烟灰,再重新扣合在一起。

燃烧室5并不是完全密封的,而是通过迷宫密封槽之间的缝隙和外界空气相通,当里面有燃烧的香烟4时,产生的热气自动向上流动,透过靠上部位的迷宫密封槽流到外面,外界的空气透过靠下部位的迷宫密封槽流到燃烧室5内补充产生的空间,保持内外气压平衡,能保证香烟在里面充分燃烧,不会因为缺少氧气产生过多的一氧化碳。

本实施例不间断收集烟灰,当有烟灰落下时,不会直接落到地板上,需要通过迷宫密封槽之间的缝隙绕过多个转弯才能落到地板上,除非专门多次来回晃动,烟灰不会自动出来,从而保证地板清洁干净。

使用本实施例,吸烟者不用专门注意烟灰落下,可以保持任意方向,不会不经意间落在地板上。

本实施例的制造材料是透明玻璃,选用透明材料是方便观察香烟燃烧的状况,在倒掉烟灰时也可以方便观察烟灰位于哪个位置,塑料具有弹性,相扣合时,扣爪发生弹性变形嵌入扣槽内,不易发生断裂。

本实施例的有益效果:不间断收集烟灰、烟灰不会落在地板上、保持地板干净。
