技术领域
本实用新型属于底座范围技术领域，具体为一种户外防水配电柜底座。
背景技术
配电柜分动力配电柜和照明配电柜、计量柜，是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。
现有技术下，配电柜在安装的时候，直接放置到地面，导致配电柜底部与潮湿土壤接触，对配电柜内部的电器件造成破坏，申请针对这一点进行改进，通过简单结构改进上述提出的问题。
实用新型内容
本实用新型的目的在于：为了解决的问题，提供一种户外防水配电柜底座。
本实用新型采用的技术方案如下：
一种户外防水配电柜底座，包括底座，所述底座的上表面左右两侧均通过螺栓固定连接有搭接槽块，所述底座的上表面左右两侧开设有螺纹对穿孔，两组所述螺纹对穿孔位于两组所述搭接槽块之间，所述搭接槽块的槽底前后部位开设有螺纹槽孔，所述螺纹槽孔的槽孔内设置有插地杆，所述插地杆的顶部螺纹连接有螺帽，所述搭接槽块的下表面左右两侧均焊接有支撑面板，所述支撑面板的下表面焊接有减震弹簧组，所述减震弹簧组的底端焊接有凹形夹持块，所述凹形夹持块的两组横板之间转动连接有滚轮。
其中，所述搭接槽块的凹槽口内放置有长条块，两组所述长条块的上表面之间焊接有配电箱。
其中，所述支撑面板的后表面铰接有脚刹，所述脚刹的下表面为三角凹凸块状。
其中，所述配电箱的内腔底端四周均安装有螺杆，且螺杆与螺纹对穿孔处于同一个竖向水平面上。
其中，所述插地杆的外壁中间部位靠上部位为螺纹槽口状，且插地杆的中间靠下部位为光滑状。
其中，所述搭接槽块与长条块大小相适配，所述搭接槽块与长条块均为长条状。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，将底座和搭接槽块之间通过螺栓进行固定，并将配电箱和螺纹对穿孔通过紧固件进行连接，实现两者的固定，开设在搭接槽块的槽口外侧开设的螺纹槽孔用于配合上插地杆进行连接，其次用于和地面进行连接，并同时在插地杆的外壁靠上部位通过螺帽进行螺纹固定，实现对插地杆插入到土壤中的固定。
2、本实用新型中，安装在搭接槽块下表面的支撑面板配合上减震弹簧组进行使用，并通过减震弹簧组进行减震，而凹形夹持块和滚轮在拉动的时候如果不配合上减震弹簧组进行减震，会导致配电箱内的电器件出现损坏，安装在支撑面板背面上的脚刹用于脚刹效果，限制底座的位移。
附图说明

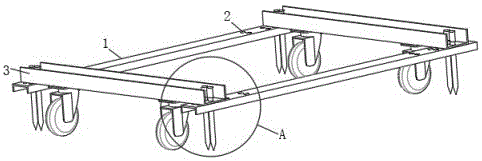

图1为本实用新型的结构示意简图；
图2为本实用新型中底座俯视图；
图3为本实用新型中底座左侧视图；
图4为本实用新型中图1中A处放大图。
图中标记：1、底座；2、螺纹对穿孔；3、搭接槽块；4、脚刹；5、支撑面板；6、螺纹槽孔；7、长条块；8、滚轮；9、凹形夹持块；10、配电箱；11、插地杆；12、螺帽；13、减震弹簧组。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。
参照图1-4，一种户外防水配电柜底座，包括底座1，底座1的上表面左右两侧均通过螺栓固定连接有搭接槽块3，搭接槽块3与长条块7大小相适配，搭接槽块3与长条块7均为长条状，搭接槽块3的凹槽口内放置有长条块7，两组长条块7的上表面之间焊接有配电箱10，配电箱10的内腔底端四周均安装有螺杆，且螺杆与螺纹对穿孔2处于同一个竖向水平面上，底座1的上表面左右两侧开设有螺纹对穿孔2，两组螺纹对穿孔2位于两组搭接槽块3之间，搭接槽块3的槽底前后部位开设有螺纹槽孔6，螺纹槽孔6的槽孔内设置有插地杆11，插地杆11的外壁中间部位靠上部位为螺纹槽口状，且插地杆11的中间靠下部位为光滑状，插地杆11的顶部螺纹连接有螺帽12，搭接槽块3的下表面左右两侧均焊接有支撑面板5，支撑面板5的后表面铰接有脚刹4，脚刹4的下表面为三角凹凸块状，支撑面板5的下表面焊接有减震弹簧组13，减震弹簧组13的底端焊接有凹形夹持块9，凹形夹持块9的两组横板之间转动连接有滚轮8。
工作原理：使用的时候，在底座1的上表面安装两组搭接槽块3，并在搭接槽块3的槽口内放置长条块7，两组长条块7的上表面之间焊接的配电箱10用于对电器件的安装和放置；
其次将底座1和搭接槽块3之间通过螺栓进行固定，并将配电箱10和螺纹对穿孔2通过紧固件进行连接，实现两者的固定，开设在搭接槽块3的槽口外侧开设的螺纹槽孔6用于配合上插地杆11进行连接，其次用于和地面进行连接，并同时在插地杆11的外壁靠上部位通过螺帽12进行螺纹固定，实现对插地杆11插入到土壤中的固定；
安装在搭接槽块3下表面的支撑面板5配合上减震弹簧组13进行使用，并通过减震弹簧组13进行减震，而凹形夹持块9和滚轮8在拉动的时候如果不配合上减震弹簧组13进行减震，会导致配电箱10内的电器件出现损坏，安装在支撑面板5背面上的脚刹4用于脚刹效果，限制底座1的位移。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
