技术领域
本实用新型涉及电力维修工具技术领域，具体为一种方便拿取工具的电力维修箱。
背景技术
在电力维修时，需要使用到工具箱，目前，现有的工具箱不方便维修人员拿取工具，在进行工具更换时，维修人员会不断的弯下腰去挑选工具，长此以往，对维修人员的腰部造成损害。
实用新型内容
本实用新型的目的在于提供一种方便拿取工具的电力维修箱，具备方便维修人员拿取工具的优点，解决了现有的工具箱不方便维修人员拿取工具的问题。
为实现上述目的，本实用新型提供如下技术方案：一种方便拿取工具的电力维修箱，包括支撑框，所述支撑框内腔的一侧通过滚动轴承活动连接有正反螺纹杆，所述正反螺纹杆表面的两侧均螺纹连接有螺纹套筒，所述螺纹套筒的顶部通过活动轴活动连接有支撑板，所述支撑板远离螺纹套筒的一侧活动连接有连接座，所述连接座的顶部焊接有移动板，所述移动板的四角均活动连接有导向轮，所述支撑框内腔两侧的顶部均开设有导向槽，所述导向槽的内腔与导向轮的表面滑动连接，所述移动板的顶部焊接有放置盒。
优选的，所述正反螺纹杆的一侧焊接有转轴，所述转轴的一侧贯穿支撑框并延伸至支撑框的外侧，所述转轴的顶部开设有卡槽，所述支撑框的一侧活动连接有卡块，所述卡块的底部与卡槽的内表面卡接。
优选的，所述支撑框底部的四周均活动连接有脚轮，所述脚轮的表面做橡皮垫缓冲处理。
优选的，所述导向轮的数量为四个，所述导向轮的表面与导向槽的连接处设置有耐磨层。
优选的，所述正反螺纹杆的表面设置有螺纹一，所述螺纹套筒的内壁设置有与螺纹一配合使用的螺纹二。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置正反螺纹杆、螺纹套筒、支撑板、连接座、移动板、导向轮和导向槽的结构配合，使放置盒上下移动，从而方便了维修人员拿取放置盒中的工具，解决了现有的工具箱不方便维修人员拿取工具的问题，避免了维修人员长时间弯腰拿取工具的情况，从而减缓了维修人员的腰部压力。
2、本实用新型通过设置转轴，方便工作人员转动正反螺纹杆，通过设置卡块卡入卡槽内，避免转轴在静止时出现回转的情况；
通过设置脚轮，提高了工具箱的便携性，从而便于维修人员的推动；
通过设置耐磨层，减少了导向轮和导向槽之间的摩擦力，从而延长了导向轮和导向槽的使用寿命；
通过设置螺纹一和螺纹二，使正反螺纹杆带动螺纹套筒移动。
附图说明

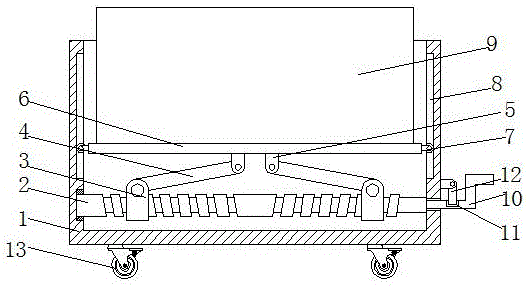

图1为本实用新型结构示意图；
图2为本实用新型移动板的底部结构图；
图3为本实用新型转轴的俯视图。
图中：1支撑框、2正反螺纹杆、3螺纹套筒、4支撑板、5连接座、6移动板、7导向轮、8导向槽、9放置盒、10转轴、11卡槽、12卡块、13脚轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-3，一种方便拿取工具的电力维修箱，包括支撑框1，支撑框1底部的四周均活动连接有脚轮13，脚轮13的表面做橡皮垫缓冲处理，通过设置脚轮13，提高了工具箱的便携性，从而便于维修人员的推动，支撑框1内腔的一侧通过滚动轴承活动连接有正反螺纹杆2，正反螺纹杆2的一侧焊接有转轴10，转轴10的一侧贯穿支撑框1并延伸至支撑框1的外侧，通过设置转轴10，方便工作人员转动正反螺纹杆2，通过设置卡块12卡入卡槽11内，避免转轴10在静止时出现回转的情况，转轴10的顶部开设有卡槽11，支撑框1的一侧活动连接有卡块12，卡块12的底部与卡槽11的内表面卡接，正反螺纹杆2的表面设置有螺纹一，螺纹套筒3的内壁设置有与螺纹一配合使用的螺纹二，通过设置螺纹一和螺纹二，使正反螺纹杆2带动螺纹套筒3移动，正反螺纹杆2表面的两侧均螺纹连接有螺纹套筒3，螺纹套筒3的顶部通过活动轴活动连接有支撑板4，支撑板4远离螺纹套筒3的一侧活动连接有连接座5，连接座5的顶部焊接有移动板6，移动板6的四角均活动连接有导向轮7，导向轮7的数量为四个，导向轮7的表面与导向槽8的连接处设置有耐磨层，通过设置耐磨层，减少了导向轮7和导向槽8之间的摩擦力，从而延长了导向轮7和导向槽8的使用寿命，支撑框1内腔两侧的顶部均开设有导向槽8，导向槽8的内腔与导向轮7的表面滑动连接，移动板6的顶部焊接有放置盒9，通过设置正反螺纹杆2、螺纹套筒3、支撑板4、连接座5、移动板6、导向轮7和导向槽8的结构配合，使放置盒9上下移动，从而方便了维修人员拿取放置盒9中的工具，解决了现有的工具箱不方便维修人员拿取工具的问题，避免了维修人员长时间弯腰拿取工具的情况，从而减缓了维修人员的腰部压力。
使用时，当需要维修时，只需转动转轴10，转轴10带动正反螺纹杆2转动，正反螺纹杆2带动螺纹套筒3转动，螺纹套筒3相向移动带动支撑板4移动，支撑板4移动带动移动板6移动，移动板6通过导向轮7在导向槽8内滑动带动放置盒9移动，当放置盒9移动到适当的位置后，将卡块12卡入到卡槽11内，避免转轴10静止时转动，这时，维修人员拿取工具即可，从而方便了维修人员拿取工具的效果。
综上所述：该方便拿取工具的电力维修箱，通过正反螺纹杆2、螺纹套筒3、支撑板4、连接座5、移动板6、导向轮7和导向槽8的结构配合，解决了现有的工具箱不方便维修人员拿取工具的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
