技术领域
本实用新型涉及一种外罩，具体是一种防火电线外罩。
背景技术
电线是指传输电能的导线。分裸线、电磁线和绝缘线。裸线没有绝缘层，包括铜、铝平线、架空绞线以及各种型材(如型线、母线、铜排、铝排等)。它主要用于户外架空及室内汇流排和开关箱。电磁线是通电后产生磁场或在磁场中感应产生电流的绝缘导线。它主要用于电动机和变压器绕圈以及其他有关电磁设备。其导体主要是铜线，应有薄的绝缘层和良好的电气机械性能，以及耐热、防潮、耐溶剂等性能。选用不同的绝缘材料可获得不同的特性。
部分电线在进行安装时，需要安装在高温、易着火或保持火的区域内，如果直接将电缆安装在那，易被高温损坏，所以特提出一种防火电线外罩，用于接触此问题。
实用新型内容
本实用新型的目的在于提供一种防火电线外罩，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种防火电线外罩，包括外罩本体，所述外罩本体包括基材与护套层，所述基材的顶部贯穿开设有第二存放腔，所述基材的顶部和底部均固定连接有挡板，所述挡板的顶部贯穿开设有连通腔，所述基材的外壁固定连接有阻燃层，所述护套层的内壁固定连接有金属层，所述金属层的内壁固定连接有散热板，所述散热板与阻燃层之间形成第一存放腔，所述第一存放腔的内部设置有阻燃剂。
作为本实用新型进一步的方案：所述外罩本体的顶部固定连接有第一外螺纹块，所述外罩本体的底部固定连接有连接块，且连接块的形状为圆形，所述连接块的底部贯穿开设有与第一外螺纹块相适配的螺纹槽。
作为本实用新型再进一步的方案：所述外罩本体的外壁套接有第二外螺纹块，所述第二外螺纹块的外壁套设有安装板，所述安装板顶部的中部贯穿开设有与第二外螺纹块相适配的螺纹孔，所述安装板顶部的四角均贯穿开设有固定孔。
作为本实用新型再进一步的方案：所述散热板的外壁贯穿开设有若干散热孔。
作为本实用新型再进一步的方案：所述阻燃层采用阻燃聚乙烯制成，所述护套层为低烟无卤阻燃护套。
作为本实用新型再进一步的方案：所述金属层加强钢丝网带。
与现有技术相比，本实用新型的有益效果是：
1、本实用通过外罩本体、挡板、连通腔、基材、阻燃层、阻燃剂、第一存放腔、散热板、散热孔、金属层、护套层与第二存放腔的配合使用，多重措施的设置，大大的提高了外罩本体的防火阻燃效果，对电线的保护效果好，使电线在可高温区域进行安装运行，提高相关装置运行的稳定性，也有利提高电线的使用寿命。
2、本实用通过第二外螺纹块、安装板、螺纹孔与固定孔的配合使用，便于将安装板在外罩本体上进行装拆，同时，方便对外罩本体进行安装固定，且安装板在外罩本体上的位置可通过第二外螺纹块进行微调，有利于提高安装固定的效果。
3、本实用通过第一外螺纹块、螺纹槽与连接块的配合使用，可实现两个外罩本体连接，当高温区域高度过高时，可将多个外罩本体组合到一起，有利于提高外罩的实用性与适用于，且装拆机构简单，操作快速，便于对外罩本体进行组合拼接，使用十分方便。
附图说明

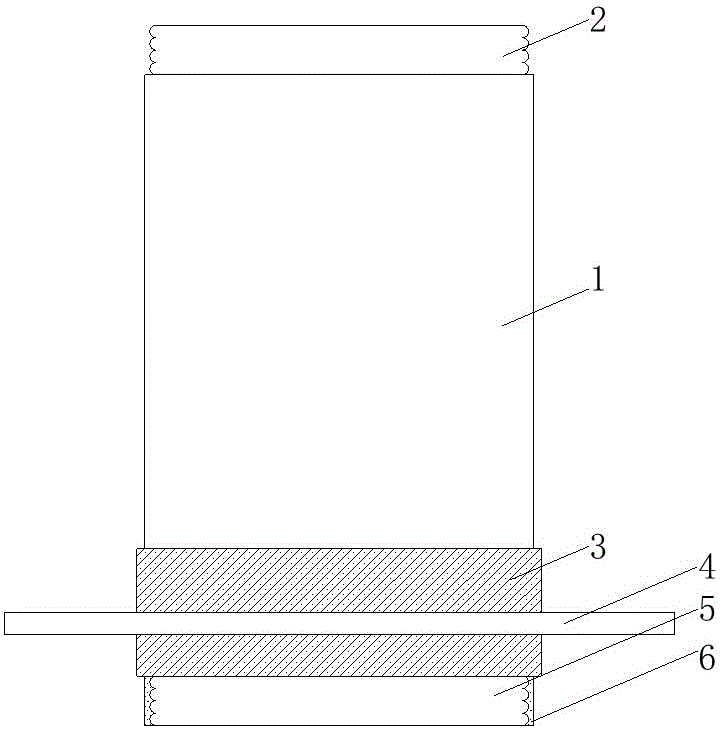

图1为一种防火电线外罩的结构示意图。
图2为一种防火电线外罩中外罩本体的剖视图。
图3为一种防火电线外罩中安装板的俯视图。
图中：外罩本体1、第一外螺纹块2、第二外螺纹块3、安装板4、螺纹槽5、连接块6、挡板7、连通腔8、基材9、阻燃层10、阻燃剂11、第一存放腔12、散热板13、散热孔14、金属层15、护套层16、第二存放腔17、螺纹孔18、固定孔19。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型实施例中，一种防火电线外罩，包括外罩本体1，外罩本体1包括基材9与护套层16，基材9的顶部贯穿开设有第二存放腔17，基材9的顶部和底部均固定连接有挡板7，挡板7的顶部贯穿开设有连通腔8，且连通腔8与第二存放腔17连通，基材9的外壁固定连接有阻燃层10，护套层16的内壁固定连接有金属层15，金属层15的内壁固定连接有散热板13，散热板13与阻燃层10之间形成第一存放腔12，第一存放腔12的内部设置有阻燃剂11，外罩本体1的顶部固定连接有第一外螺纹块2，且第一外螺纹块2的顶部设置有通口，通口与连通腔8连通，外罩本体1的底部固定连接有连接块6，且连接块6的形状为圆形，连接块6的底部贯穿开设有与第一外螺纹块2相适配的螺纹槽5，且螺纹槽5与连通腔8连通，外罩本体1的外壁套接有第二外螺纹块3，第二外螺纹块3的外壁套设有安装板4，安装板4顶部的中部贯穿开设有与第二外螺纹块3相适配的螺纹孔18，安装板4顶部的四角均贯穿开设有固定孔19，散热板13的外壁贯穿开设有若干散热孔14，阻燃层10采用阻燃聚乙烯制成，护套层16为低烟无卤阻燃护套，金属层15加强钢丝网带。
本实用新型的工作原理是：
使用时，在将电线安装到高温区域前，在电线的外侧套上外罩本体1，对电线进行保护，护套层16采用低烟无卤阻燃护套具有良好的阻燃效果，金属层15为加强钢丝网带，在提高外罩本体1的强度之余也有利于提高外罩本体1的阻燃效果，然后散热板13与散热孔14对热量进行吸收消除，有利于提高外罩本体1耐高温效果，进一步提高了外罩本体1阻燃效果，且阻燃剂11与阻燃层10，再进一步的提高了外罩本体1的防火阻燃效果，多重措施的设置，大大的提高了外罩本体1的防火阻燃效果，对电线的保护效果好，使电线在可高温区域进行安装运行，提高相关装置运行的稳定性，也有利提高电线的使用寿命，第二外螺纹块3与螺纹孔18的设置，便于将安装板4在外罩本体1上进行装拆，同时，通过安装板4与其上的固定孔19的配合，方便对外罩本体1进行安装固定，且安装板4在外罩本体1上的位置可通过第二外螺纹块3进行微调，有利于提高安装固定的效果，下方外罩本体1上的第一外螺纹块2旋入上方外罩本体1上的螺纹槽5内部，可实现两个外罩本体1连接，当高温区域高度过高时，可将多个外罩本体1组合到一起，有利于提高外罩的实用性与适用于，且装拆机构简单，操作快速，便于对外罩本体1进行组合拼接，使用十分方便。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
