技术领域
本实用新型属于路灯范围技术领域，具体为一种环保型节能路灯。
背景技术
路灯，指给道路提供照明功能的灯具，泛指交通照明中路面照明范围内的灯具。路灯被广泛运用于各种需要照明的地方。
现有技术中，路灯在使用的时候，不方便对路灯中的灯泡进行更换，而达到对灯泡的维护。
实用新型内容
本实用新型的目的在于：为了解决上述提出的问题，提供一种环保型节能路灯。
本实用新型采用的技术方案如下：
一种环保型节能路灯，包括空腔支柱，所述空腔支柱的外壁前立面开设有对穿孔，所述对穿孔的槽口内焊接有开孔焊接块，所述开孔焊接块的中间部位为螺纹孔状，并位于螺纹孔内安装有螺杆，所述螺杆的外壁上焊接有把手，所述空腔支柱的底端焊接有第一底盘，所述第一底盘的通过螺栓安装有支撑支座，所述支撑支座的下表面焊接有插地杆；
所述空腔支柱的内腔中滑动连接有支撑方柱，所述支撑方柱的外壁上开设有滑槽，所述空腔支柱的内腔壁上安装有滑块，所述支撑方柱的顶端安装有蓄电器，所述支撑方柱的外壁左右两侧靠上部位焊接有支撑支架，所述蓄电器的顶端开设有电源连接孔。
其中，所述电源连接孔的凹槽口内电连接有照明灯，所述蓄电器的外壁靠上部位焊接有灯罩。
其中，所述灯罩的顶端固定连接有顶盖，所述灯罩的外壁上安装有透明玻璃。
其中，所述蓄电器的底端电连接有导线保护管，所述导线保护管的底部分别通过滑槽与空腔支柱的内腔，与外接电源连接。
其中，所述灯罩的底端安装有第二底盘，所述第二底盘的前立面开设有凹槽，所述凹槽的槽口左右两侧转动连接有转杆。
其中，两组所述转杆之间固定连接有弯曲件，所述弯曲件的外壁靠上部位固定连接有三角透明块，所述三角透明块的外壁靠上部位固定连接有螺母固定片，所述螺母固定片的上表面通过螺栓固定连接有透明板，所述透明板位于三角透明块的下表面处。
其中，所述透明玻璃的右壁上焊接有空腔筒，所述空腔筒的外壁正面上开设有条槽，所述条槽的槽口内滑动连接有滑动杆，所述滑动杆的底端焊接有弹簧，所述弹簧位于空腔筒的内腔中。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过在支撑方柱的外壁上所开设的滑槽和空腔支柱的内腔的滑块进行滑动，从而实现对滑槽的伸缩进行控制，进而实现方便对灯罩内置的照明灯更换。
2、本实用新型中，需要控制滑动杆在条槽的槽口内进行位移，从而带动弹簧底端所焊接的弹簧在空腔筒内腔中进行位移，此时将透明板向内推进，并松开条槽即可实现对透明板的定位。
3、本实用新型中，在第二底盘的前立面所开设的凹槽，并在凹槽的槽口左右两侧与弯曲件之间转动连接的转杆，用于控制透明板脱离灯罩的前立面，进而实现更换照明灯。
附图说明

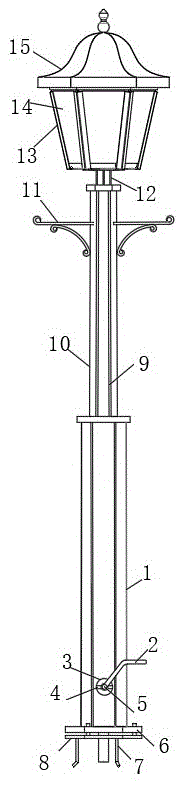

图1为本实用新型的结构示意简图；
图2为本实用新型的拆卸图；
图3为本实用新型的正视图；
图4为本实用新型中图3的A处放大图；
图5为本实用新型中图4的B处放大图。
图中标记：1、空腔支柱；2、把手；3、对穿孔；4、开孔焊接块；5、螺杆；6、第一底盘；7、插地杆；8、支撑支座；9、滑槽；10、支撑方柱；11、支撑支架；12、蓄电器；13、灯罩；14、透明玻璃；15、顶盖；16、电源连接孔；17、导线保护管；18、三角透明块；19、照明灯；20、透明板；21、第二底盘；22、凹槽；23、转杆；24、弯曲件；25、螺母固定片；26、空腔筒；27、弹簧；28、条槽；29、滑动杆。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。
参照图1-5，一种环保型节能路灯，包括空腔支柱1，空腔支柱1的外壁前立面开设有对穿孔3，对穿孔3的槽口内焊接有开孔焊接块4，开孔焊接块4的中间部位为螺纹孔状，并位于螺纹孔内安装有螺杆5，螺杆5的外壁上焊接有把手2，空腔支柱1的底端焊接有第一底盘6，第一底盘6的通过螺栓安装有支撑支座8，支撑支座8的下表面焊接有插地杆7，空腔支柱1的内腔中滑动连接有支撑方柱10，支撑方柱10的外壁上开设有滑槽9，空腔支柱1的内腔壁上安装有滑块，支撑方柱10的顶端安装有蓄电器12，支撑方柱10的外壁左右两侧靠上部位焊接有支撑支架11，蓄电器12的顶端开设有电源连接孔16，蓄电器12的底端电连接有导线保护管17，导线保护管17的底部分别通过滑槽9与空腔支柱1的内腔，与外接电源连接，电源连接孔16的凹槽口内电连接有照明灯19，蓄电器12的外壁靠上部位焊接有灯罩13，灯罩13的顶端固定连接有顶盖15，灯罩13的底端安装有第二底盘21，第二底盘21的前立面开设有凹槽22，凹槽22的槽口左右两侧转动连接有转杆23，两组转杆23之间固定连接有弯曲件24，弯曲件24的外壁靠上部位固定连接有三角透明块18，三角透明块18的外壁靠上部位固定连接有螺母固定片25，螺母固定片25的上表面通过螺栓固定连接有透明板20，透明板20位于三角透明块18的下表面处，灯罩13的外壁上安装有透明玻璃14，透明玻璃14的右壁上焊接有空腔筒26，空腔筒26的外壁正面上开设有条槽28，条槽28的槽口内滑动连接有滑动杆29，滑动杆29的底端焊接有弹簧27，弹簧27位于空腔筒26的内腔中。
工作原理：使用的时候，在空腔支柱1与滑槽9的内腔中穿插导线保护管17用于和三角透明块18的底端电连接，使得照明灯19照明；
当照明灯19出现故障需要更换的时候，向外拉动空腔筒26，使得空腔筒26带动透明板20向外摆动，即可对照明灯19进行更换；
具体操作：由于第二底盘21的前立面所开设的凹槽22，并在凹槽22的槽口左右两侧与弯曲件24之间转动连接的转杆23，用于控制透明板20脱离灯罩13的前立面，进而实现更换照明灯19；
在更换照明灯19的时候，需要控制滑动杆29在条槽28的槽口内进行位移，从而带动弹簧27底端所焊接的弹簧27在空腔筒26内腔中进行位移，此时将透明板20向内推进，并松开条槽28即可实现对透明板20的定位；
由于空腔支柱1和支撑方柱10为滑动连接，通过在支撑方柱10的外壁上所开设的滑槽9和空腔支柱1的内腔的滑块进行滑动，从而实现对滑槽9的伸缩进行控制，进而实现方便对灯罩13内置的照明灯19更换。
以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
