技术领域
本实用新型涉及污水过滤技术领域，具体为一种高效的污水过滤用药液混合装置。
背景技术
水是人类发展不可缺少的自然资源，是人类和一切生物赖以生存的物质基础，当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素，在水资源日益缺乏的情况下，水资源污染的现实又使人们增加了一份忧虑，在中国很多地区，由于各种复杂因素致使不少水体已经严重受到污染，这更加剧了水资源紧缺的矛盾，污水过滤是实现水资源循环利用和保护环境的重要手段，污水过滤用药液混合装置属于污水过滤装置的一种，但以往的污水过滤用药液混合装置大多混合效率不高，不能有效且快速地对净水药液进行混合，影响污水处理的后续进程，降低了使用者对污水过滤用药液混合装置的体验感，不能满足当今市场的需求，由于以上存在的问题，降低了污水过滤用药液混合装置的实用性和使用性，针对性地推出了一种高效的污水过滤用药液混合装置。
实用新型内容
本实用新型的目的在于提供一种高效的污水过滤用药液混合装置，具备混合效率高的优点，解决了以往污水过滤用药液混合装置混合效率不高的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效的污水过滤用药液混合装置，包括壳体，所述壳体的内腔设置有箱体，所述箱体的底部固定连接有第一支块，所述壳体内腔的底部固定连接有第二支块，所述第一支块的底部与第二支块的顶部通过转杆活动连接，所述壳体内腔的两侧均固定连接有支撑板，所述支撑板的顶部固定连接有电动伸缩杆，所述电动伸缩杆的输出端通过转杆活动连接有连接杆，所述连接杆远离电动伸缩杆输出端的一端与箱体的表面通过转杆活动连接。
优选的，所述箱体的顶部固定连接有电机，所述电机的输出端通过轴承与箱体的顶部活动连接，所述电机的输出端延伸至箱体的内腔并从上至下依次固定连接有第一搅拌杆和第二搅拌杆，所述箱体内腔的两侧均固定连接有搅拌叶。
优选的，所述箱体顶部的左侧连通有进液管，所述进液管的表面套设有单向阀，所述箱体右侧的底部通过软管连通有出液管，所述出液管的右端与壳体内腔的右侧连通。
优选的，所述壳体底部的两侧均固定连接有支腿，所述支腿的底部通过转杆活动连接有滚轮。
优选的，所述壳体正面的右侧固定连接有控制面板，所述壳体背面右侧的顶部开设有铭牌槽，所述铭牌槽的内壁固定连接有铭牌，所述壳体背部右侧的底部固定连接有接线盒。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过壳体、箱体、第一支块、第二支块、支撑板、电动伸缩杆和连接杆的进行配合，实现了混合效率高的目的，能够有效且快速地对净水药液进行混合，避免影响污水处理的后续进程，保证了使用者对污水过滤用药液混合装置的体验感，满足当今市场的需求，提高了污水过滤用药液混合装置的实用性和使用性，解决了以往污水过滤用药液混合装置混合效率不高的问题。
2、本实用新型通过设置第一支块和第二支块，用于连接箱体和壳体，通过设置电动伸缩杆，用于带动箱体摆动，提高混合效率，通过设置电机，用于带动第一搅拌杆和第二搅拌杆转动，通过设置第一搅拌杆、第二搅拌杆和搅拌叶，用于增强对药液的搅拌效果，通过设置单向阀，用于防止液体飞溅，通过设置支腿和滚轮，用于污水过滤用药液混合装置的移动，通过设置控制面板，用于输入控制信号和现实工作信息，通过设置铭牌，用于标注污水过滤用药液混合装置的规格，通过设置接线盒，用于连接和输送电能。
附图说明

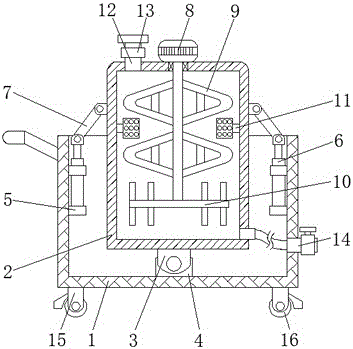

图1为本实用新型结构示意图；
图2为本实用新型结构主视图；
图3为本实用新型结构后视图。
图中：1壳体、2箱体、3第一支块、4第二支块、5支撑板、6电动伸缩杆、7连接杆、8电机、9第一搅拌杆、10第二搅拌杆、11搅拌叶、12进液管、13单向阀、14出液管、15支腿、16滚轮、17控制面板、18铭牌槽、19铭牌、20接线盒。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种高效的污水过滤用药液混合装置，包括壳体1，壳体1的内腔设置有箱体2，箱体2的底部固定连接有第一支块3，壳体1内腔的底部固定连接有第二支块4，第一支块3的底部与第二支块4的顶部通过转杆活动连接，壳体1内腔的两侧均固定连接有支撑板5，支撑板5的顶部固定连接有电动伸缩杆6，电动伸缩杆6的输出端通过转杆活动连接有连接杆7，连接杆7远离电动伸缩杆6输出端的一端与箱体2的表面通过转杆活动连接，箱体2的顶部固定连接有电机8，电机8的输出端通过轴承与箱体2的顶部活动连接，电机8的输出端延伸至箱体2的内腔并从上至下依次固定连接有第一搅拌杆9和第二搅拌杆10，箱体2内腔的两侧均固定连接有搅拌叶11，箱体2顶部的左侧连通有进液管12，进液管12的表面套设有单向阀13，箱体2右侧的底部通过软管连通有出液管14，出液管14的右端与壳体1内腔的右侧连通，壳体1底部的两侧均固定连接有支腿15，支腿15的底部通过转杆活动连接有滚轮16，壳体1正面的右侧固定连接有控制面板17，壳体1背面右侧的顶部开设有铭牌槽18，铭牌槽18的内壁固定连接有铭牌19，壳体1背部右侧的底部固定连接有接线盒20，通过设置第一支块3和第二支块4，用于连接箱体2和壳体1，通过设置电动伸缩杆6，用于带动箱体2摆动，提高混合效率，通过设置电机8，用于带动第一搅拌杆9和第二搅拌杆10转动，通过设置第一搅拌杆9、第二搅拌杆10和搅拌叶11，用于增强对药液的搅拌效果，通过设置单向阀13，用于防止液体飞溅，通过设置支腿15和滚轮16，用于污水过滤用药液混合装置的移动，通过设置控制面板17，用于输入控制信号和现实工作信息，通过设置铭牌19，用于标注污水过滤用药液混合装置的规格，通过设置接线盒20，用于连接和输送电能，通过壳体1、箱体2、第一支块3、第二支块4、支撑板5、电动伸缩杆6和连接杆7的进行配合，实现了混合效率高的目的，能够有效且快速地对净水药液进行混合，避免影响污水处理的后续进程，保证了使用者对污水过滤用药液混合装置的体验感，满足当今市场的需求，提高了污水过滤用药液混合装置的实用性和使用性，解决了以往污水过滤用药液混合装置混合效率不高的问题。
使用时，两个电动伸缩杆6的工作状态相反，当一个电动伸缩杆6伸出时另一个电动伸缩杆6收缩，通过电动伸缩杆6的输出端驱动连接杆7移动，通过连接杆7带动箱体2以第一支块3为圆心摆动，实现对箱体2进行摆动，通过电机8的输出端驱动第一搅拌杆9和第二搅拌杆10摆动，实现对药液进行混合，通过单向阀13防止液体飞溅，通过控制面板17输入控制信号和现实工作信息，通过铭牌19标注污水过滤用药液混合装置的规格，通过接线盒20连接和输送电能。
综上所述：该高效的污水过滤用药液混合装置，通过壳体1、箱体2、第一支块3、第二支块4、支撑板5、电动伸缩杆6和连接杆7的配合，解决了以往污水过滤用药液混合装置混合效率不高的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
