技术领域
本实用新型涉及一种施工保护装置，尤其涉及一种瓷砖施工用防坠落装置。
背景技术
建筑施工是指工程建设实施阶段的生产活动，是各类建筑物的建造过程，也可以说是把设计图纸上的各种线条，在指定的地点，变成实物的过程。它包括基础工程施工、主体结构施工、屋面工程施工、装饰工程施工等。施工作业的场所称为“建筑施工现场”或叫“施工现场”，也叫工地。
建筑施工后成品的保护是贯穿施工全过程的关键工作，做好成品保护工作可使已经完成的工序顺利进入后续操作流程，提高了基建的效率，例如在建筑表面瓷砖的贴合过程中，由于一部分的瓷砖体积较大，在张贴的过程中需要对其进行一定的加固处理来保证其张贴质量，传统的紧固过程一般由木板进行挤压，操作效率低、不能对大面积的瓷砖进行固定、固定效果差，因此亟需研发一种操作简便、能够多方位的固定、固定效果良好的瓷砖施工用防坠落装置。
实用新型内容
（1）要解决的技术问题
本实用新型为了克服传统的紧固过程操作效率低、不能对大面积固定、固定效果差的缺点，本实用新型要解决的技术问题是提供一种操作简便、能够多方位的固定、固定效果良好的瓷砖施工用防坠落装置。
（2）技术方案
为了解决上述技术问题，本实用新型提供了这样一种瓷砖施工用防坠落装置，包括有支撑杆、缸体、固定装置、第一导管、第一单向阀、固定板、吸盘、第二导管、第二单向阀、气密管和联通装置，支撑杆的左右两端对称连接有缸体，缸体上安装有固定装置，缸体底部连接有第一导管，第一导管上设有第一单向阀，第一导管的底部设有固定板，左右侧固定板的底部连接有吸盘，第一导管和吸盘的中心位置联通，缸体底部远离支撑杆的一侧设有第二导管，第二导管上设有第二单向阀，缸体底部靠近支撑杆的一侧设有气密管，气密管上设有联通装置。
优选地，固定装置包括有第一推杆、活塞、第一弹簧和连接杆，左右侧缸体的顶部开有均第一通孔，第一通孔内设有第一推杆，第一推杆的底部设有可在缸体内侧壁滑动的活塞，左右侧第一推杆的顶部之间连接有连接杆。
优选地，联通装置包括有第一固定螺栓和橡胶塞，气密管的中部开有第一螺纹孔，第一螺纹孔内设有与之配合的第一固定螺栓，第一固定螺栓位于气密管的内部位置设有橡胶塞，左右侧气密管中间的顶部和底部均开有第三通孔，橡胶塞的中部设有与第三通孔配合的导气孔。
优选地，还包括有定位装置，支撑杆中部的前侧安装有定位装置，定位装置包括有固定块、套筒、套杆、第二固定螺栓和接触板，支撑杆中部的前侧水平连接有固定块，固定块的底部竖直连接有套筒，套筒内设有套杆，套杆的底部连接有接触板，接触板上开有多个固定孔，套筒底部的右侧开有第二螺纹孔，第二螺纹孔内设有与之配合的第二固定螺栓。
优选地，还包括有拉杆和拉环，固定块的中部开有第四通孔，第四通孔内设有拉杆，拉杆的底部与套杆的顶部连接，拉杆的顶部设有拉环。
优选地，还包括有转杆和把手，左右侧的第二固定螺栓之间连接有转杆，转杆上设有把手。
工作原理：对墙面进行大型的瓷砖张贴操作时，可使用本实用新型装置辅助张贴操作，首先转动联通装置使其处于堵住气密管的状态，用手握住支撑杆，使本实用新型处于竖直状态，将本实用新型一侧的吸盘贴合在已经贴合有一定紧密的瓷砖上，当该瓷砖上方贴合好瓷砖并选取适当的方位后，使另一侧的吸盘贴合在张贴时间不久的瓷砖上，使固定装置工作，固定装置工作通过吸盘将本实用新型固定好，固定后即可对张贴时间不久的瓷砖进行固定，重复上述操作步骤对瓷砖进行不断固定，当瓷砖已将完全贴合在墙面上时即可控制联通装置使缸体与外界环境联通，这时即可取下本实用新型。
因为固定装置包括有第一推杆、活塞、第一弹簧和连接杆，左右侧缸体的顶部开有均第一通孔，第一通孔内设有第一推杆，第一推杆的底部设有可在缸体内侧壁滑动的活塞，左右侧第一推杆的顶部之间连接有连接杆。将本实用新型初步固定在瓷砖上后，转动联通装置使其处于堵住气密管的状态，用手按压连接杆，使连接杆向缸体的方向移动，连接杆移动带动第一推杆向缸体的内部移动，第一推杆移动带动活塞挤压缸体内部的空气，第一弹簧拉伸，此时第二单向阀导通，第一单向阀关闭，使缸体内的空气通过第一导管导出，停止按压连接杆，在第一弹簧的作用力下带动第一推杆复位，第一推杆复位的同时第一单向阀开启，第二单向阀关闭，吸盘内的空气通过第二单向阀进入到缸体内，不断重复上述操作，即可将吸盘和缸体内的空气不断排出缸体，在大气压强的作用力下本实用新型固定在瓷砖上，这样即可实现对刚张贴好的瓷砖进行固定。
因为联通装置包括有第一固定螺栓和橡胶塞，气密管的中部开有第一螺纹孔，第一螺纹孔内设有与之配合的第一固定螺栓，第一固定螺栓位于气密管的内部位置设有橡胶塞，左右侧气密管中间的顶部和底部均开有第三通孔，橡胶塞的中部设有与第三通孔配合的导气孔。将本实用新型初步固定在瓷砖上后，拧动第一固定螺栓，第一固定螺栓转动带动橡胶塞转动，控制橡胶塞的旋转角度，使导气孔处于不与第三通孔联通的状态，这样即可进行固定装置对本实用新型的固定操作，固定完毕后并使瓷砖贴合在墙面上后，需要将本实用新型取下时，重新拧动第一固定螺栓，第一固定螺栓带动橡胶塞转动，当橡胶塞上的导气孔转动到与第三通孔联通的位置时，缸体与外界环境联通，空气重新进入到缸体内，大气压强对吸盘的压力消失，即可将本实用新型取下。
因为还包括有定位装置，支撑杆中部的前侧安装有定位装置，定位装置包括有固定块、套筒、套杆、第二固定螺栓和接触板，支撑杆中部的前侧水平连接有固定块，固定块的底部竖直连接有套筒，套筒内设有套杆，套杆的底部连接有接触板，接触板上开有多个固定孔，套筒底部的右侧开有第二螺纹孔，第二螺纹孔内设有与之配合的第二固定螺栓。当需要对某一块刚贴合后的瓷砖进行固定时，可将一侧的吸盘重复固定装置和联通装置的操作，使吸盘贴合在瓷砖上，拧动第二固定螺栓，使第二固定螺栓不再处于固定套杆的状态，用手拉动套杆，套杆带动接触板移动，当接触板接触到墙面时即可利用钉子将通过固定孔将固定板固定在墙面上，重新拧紧第二固定螺栓，当瓷砖固定完毕后取下钉子，拧松第二固定螺栓，将套杆复位后即可重新拧动第二固定螺栓将套杆固定在套筒的内壁上，控制联通装置使缸体与外界环境联通后即可取下本实用新型。
因为还包括有拉杆和拉环，固定块的中部开有第四通孔，第四通孔内设有拉杆，拉杆的底部与套杆的顶部连接，拉杆的顶部设有拉环。拉环可方便套杆的移动，提高本实用新型的操作便捷性。
因为还包括有转杆和把手，左右侧的第二固定螺栓之间连接有转杆，转杆上设有把手。转动把手即可带动转杆转动，转杆转动即可同时控制左右侧的联通装置工作，使本实用新型的操作过程更加的简便。
（3）有益效果
本实用新型通过固定装置和联通装置的相互配合，能够对瓷砖进行固定操作，同时利用定位装置的优化，使得本实用新型的适用范围更加广泛，达到了操作简便、能够多方位的固定、固定效果良好的效果。
附图说明

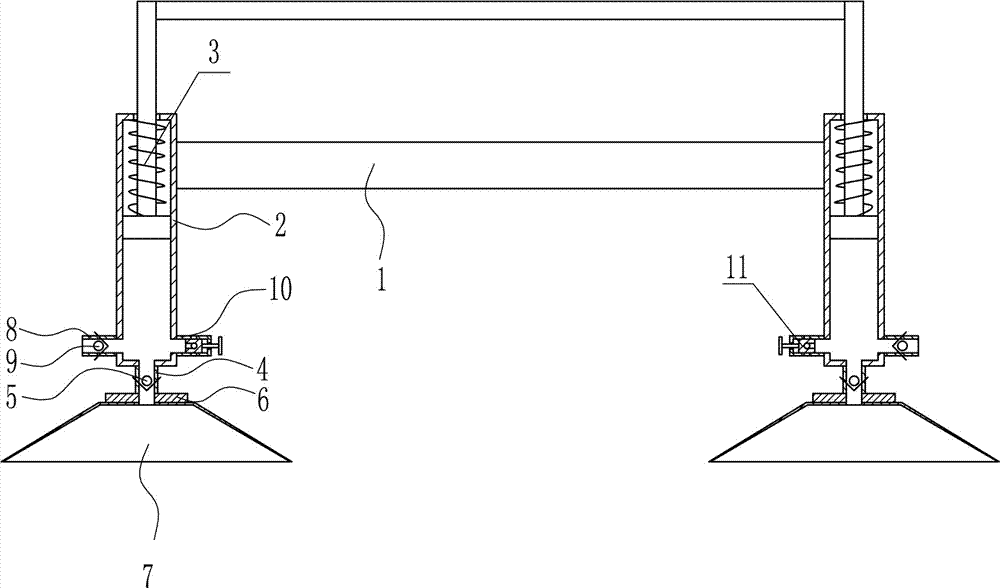

图1为本实用新型的第一种主视结构示意图。
图2为本实用新型固定装置的主视结构示意图。
图3为本实用新型联通装置的主视结构示意图。
图4为本实用新型的第二种主视结构示意图。
图5为本实用新型定位装置的主视结构示意图。
图6为本实用新型的第三种主视结构示意图。
附图中的标记为：1-支撑杆，2-缸体，3-固定装置，31-第一通孔，32-第一推杆，33-活塞，34-第一弹簧，35-连接杆，4-第一导管，5-第一单向阀，6-固定板，7-吸盘，8-第二导管，9-第二单向阀，10-气密管，11-联通装置，111-第一螺纹孔，112-第一固定螺栓，113-橡胶塞，114-导气孔，115-第三通孔，12-定位装置，121-固定块，122-套筒，123-套杆，124-第二螺纹孔，125-第二固定螺栓，126-接触板，127-固定孔，13-第四通孔，14-拉杆，15-拉环，16-转杆，17-把手。
具体实施方式
下面结合附图和实施例对本实用新型作进一步的说明。
实施例1
一种瓷砖施工用防坠落装置，如图1-6所示，包括有支撑杆1、缸体2、固定装置3、第一导管4、第一单向阀5、固定板6、吸盘7、第二导管8、第二单向阀9、气密管10和联通装置11，支撑杆1的左右两端对称连接有缸体2，缸体2上安装有固定装置3，缸体2底部连接有第一导管4，第一导管4上设有第一单向阀5，第一导管4的底部设有固定板6，左右侧固定板6的底部连接有吸盘7，第一导管4和吸盘7的中心位置联通，缸体2底部远离支撑杆1的一侧设有第二导管8，第二导管8上设有第二单向阀9，缸体2底部靠近支撑杆1的一侧设有气密管10，气密管10上设有联通装置11。
实施例2
一种瓷砖施工用防坠落装置，如图1-6所示，包括有支撑杆1、缸体2、固定装置3、第一导管4、第一单向阀5、固定板6、吸盘7、第二导管8、第二单向阀9、气密管10和联通装置11，支撑杆1的左右两端对称连接有缸体2，缸体2上安装有固定装置3，缸体2底部连接有第一导管4，第一导管4上设有第一单向阀5，第一导管4的底部设有固定板6，左右侧固定板6的底部连接有吸盘7，第一导管4和吸盘7的中心位置联通，缸体2底部远离支撑杆1的一侧设有第二导管8，第二导管8上设有第二单向阀9，缸体2底部靠近支撑杆1的一侧设有气密管10，气密管10上设有联通装置11。
固定装置3包括有第一推杆32、活塞33、第一弹簧34和连接杆35，左右侧缸体2的顶部开有均第一通孔31，第一通孔31内设有第一推杆32，第一推杆32的底部设有可在缸体2内侧壁滑动的活塞33，左右侧第一推杆32的顶部之间连接有连接杆35。
实施例3
一种瓷砖施工用防坠落装置，如图1-6所示，包括有支撑杆1、缸体2、固定装置3、第一导管4、第一单向阀5、固定板6、吸盘7、第二导管8、第二单向阀9、气密管10和联通装置11，支撑杆1的左右两端对称连接有缸体2，缸体2上安装有固定装置3，缸体2底部连接有第一导管4，第一导管4上设有第一单向阀5，第一导管4的底部设有固定板6，左右侧固定板6的底部连接有吸盘7，第一导管4和吸盘7的中心位置联通，缸体2底部远离支撑杆1的一侧设有第二导管8，第二导管8上设有第二单向阀9，缸体2底部靠近支撑杆1的一侧设有气密管10，气密管10上设有联通装置11。
固定装置3包括有第一推杆32、活塞33、第一弹簧34和连接杆35，左右侧缸体2的顶部开有均第一通孔31，第一通孔31内设有第一推杆32，第一推杆32的底部设有可在缸体2内侧壁滑动的活塞33，左右侧第一推杆32的顶部之间连接有连接杆35。
联通装置11包括有第一固定螺栓112和橡胶塞113，气密管10的中部开有第一螺纹孔111，第一螺纹孔111内设有与之配合的第一固定螺栓112，第一固定螺栓112位于气密管10的内部位置设有橡胶塞113，左右侧气密管10中间的顶部和底部均开有第三通孔115，橡胶塞113的中部设有与第三通孔115配合的导气孔114。
实施例4
一种瓷砖施工用防坠落装置，如图1-6所示，包括有支撑杆1、缸体2、固定装置3、第一导管4、第一单向阀5、固定板6、吸盘7、第二导管8、第二单向阀9、气密管10和联通装置11，支撑杆1的左右两端对称连接有缸体2，缸体2上安装有固定装置3，缸体2底部连接有第一导管4，第一导管4上设有第一单向阀5，第一导管4的底部设有固定板6，左右侧固定板6的底部连接有吸盘7，第一导管4和吸盘7的中心位置联通，缸体2底部远离支撑杆1的一侧设有第二导管8，第二导管8上设有第二单向阀9，缸体2底部靠近支撑杆1的一侧设有气密管10，气密管10上设有联通装置11。
固定装置3包括有第一推杆32、活塞33、第一弹簧34和连接杆35，左右侧缸体2的顶部开有均第一通孔31，第一通孔31内设有第一推杆32，第一推杆32的底部设有可在缸体2内侧壁滑动的活塞33，左右侧第一推杆32的顶部之间连接有连接杆35。
联通装置11包括有第一固定螺栓112和橡胶塞113，气密管10的中部开有第一螺纹孔111，第一螺纹孔111内设有与之配合的第一固定螺栓112，第一固定螺栓112位于气密管10的内部位置设有橡胶塞113，左右侧气密管10中间的顶部和底部均开有第三通孔115，橡胶塞113的中部设有与第三通孔115配合的导气孔114。
还包括有定位装置12，支撑杆1中部的前侧安装有定位装置12，定位装置12包括有固定块121、套筒122、套杆123、第二固定螺栓125和接触板126，支撑杆1中部的前侧水平连接有固定块121，固定块121的底部竖直连接有套筒122，套筒122内设有套杆123，套杆123的底部连接有接触板126，接触板126上开有多个固定孔127，套筒122底部的右侧开有第二螺纹孔124，第二螺纹孔124内设有与之配合的第二固定螺栓125。
还包括有拉杆14和拉环15，固定块121的中部开有第四通孔13，第四通孔13内设有拉杆14，拉杆14的底部与套杆123的顶部连接，拉杆14的顶部设有拉环15。
还包括有转杆16和把手17，左右侧的第二固定螺栓125之间连接有转杆16，转杆16上设有把手17。
工作原理：对墙面进行大型的瓷砖张贴操作时，可使用本实用新型装置辅助张贴操作，首先转动联通装置11使其处于堵住气密管10的状态，用手握住支撑杆1，使本实用新型处于竖直状态，将本实用新型一侧的吸盘7贴合在已经贴合有一定紧密的瓷砖上，当该瓷砖上方贴合好瓷砖并选取适当的方位后，使另一侧的吸盘7贴合在张贴时间不久的瓷砖上，使固定装置3工作，固定装置3工作通过吸盘7将本实用新型固定好，固定后即可对张贴时间不久的瓷砖进行固定，重复上述操作步骤对瓷砖进行不断固定，当瓷砖已将完全贴合在墙面上时即可控制联通装置11使缸体2与外界环境联通，这时即可取下本实用新型。
因为固定装置3包括有第一推杆32、活塞33、第一弹簧34和连接杆35，左右侧缸体2的顶部开有均第一通孔31，第一通孔31内设有第一推杆32，第一推杆32的底部设有可在缸体2内侧壁滑动的活塞33，左右侧第一推杆32的顶部之间连接有连接杆35。将本实用新型初步固定在瓷砖上后，转动联通装置11使其处于堵住气密管10的状态，用手按压连接杆35，使连接杆35向缸体2的方向移动，连接杆35移动带动第一推杆32向缸体2的内部移动，第一推杆32移动带动活塞33挤压缸体2内部的空气，第一弹簧34拉伸，此时第二单向阀9导通，第一单向阀5关闭，使缸体2内的空气通过第一导管4导出，停止按压连接杆35，在第一弹簧34的作用力下带动第一推杆32复位，第一推杆32复位的同时第一单向阀5开启，第二单向阀9关闭，吸盘7内的空气通过第二单向阀9进入到缸体2内，不断重复上述操作，即可将吸盘7和缸体2内的空气不断排出缸体2，在大气压强的作用力下本实用新型固定在瓷砖上，这样即可实现对刚张贴好的瓷砖进行固定。
因为联通装置11包括有第一固定螺栓112和橡胶塞113，气密管10的中部开有第一螺纹孔111，第一螺纹孔111内设有与之配合的第一固定螺栓112，第一固定螺栓112位于气密管10的内部位置设有橡胶塞113，左右侧气密管10中间的顶部和底部均开有第三通孔115，橡胶塞113的中部设有与第三通孔115配合的导气孔114。将本实用新型初步固定在瓷砖上后，拧动第一固定螺栓112，第一固定螺栓112转动带动橡胶塞113转动，控制橡胶塞113的旋转角度，使导气孔114处于不与第三通孔115联通的状态，这样即可进行固定装置3对本实用新型的固定操作，固定完毕后并使瓷砖贴合在墙面上后，需要将本实用新型取下时，重新拧动第一固定螺栓112，第一固定螺栓112带动橡胶塞113转动，当橡胶塞113上的导气孔114转动到与第三通孔115联通的位置时，缸体2与外界环境联通，空气重新进入到缸体2内，大气压强对吸盘7的压力消失，即可将本实用新型取下。
因为还包括有定位装置12，支撑杆1中部的前侧安装有定位装置12，定位装置12包括有固定块121、套筒122、套杆123、第二固定螺栓125和接触板126，支撑杆1中部的前侧水平连接有固定块121，固定块121的底部竖直连接有套筒122，套筒122内设有套杆123，套杆123的底部连接有接触板126，接触板126上开有多个固定孔127，套筒122底部的右侧开有第二螺纹孔124，第二螺纹孔124内设有与之配合的第二固定螺栓125。当需要对某一块刚贴合后的瓷砖进行固定时，可将一侧的吸盘7重复固定装置3和联通装置11的操作，使吸盘7贴合在瓷砖上，拧动第二固定螺栓125，使第二固定螺栓125不再处于固定套杆123的状态，用手拉动套杆123，套杆123带动接触板126移动，当接触板126接触到墙面时即可利用钉子将通过固定孔127将固定板6固定在墙面上，重新拧紧第二固定螺栓125，当瓷砖固定完毕后取下钉子，拧松第二固定螺栓125，将套杆123复位后即可重新拧动第二固定螺栓125将套杆123固定在套筒122的内壁上，控制联通装置11使缸体2与外界环境联通后即可取下本实用新型。
因为还包括有拉杆14和拉环15，固定块121的中部开有第四通孔13，第四通孔13内设有拉杆14，拉杆14的底部与套杆123的顶部连接，拉杆14的顶部设有拉环15。拉环15可方便套杆123的移动，提高本实用新型的操作便捷性。
因为还包括有转杆16和把手17，左右侧的第二固定螺栓125之间连接有转杆16，转杆16上设有把手17。转动把手17即可带动转杆16转动，转杆16转动即可同时控制左右侧的联通装置11工作，使本实用新型的操作过程更加的简便。
以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
